Задача: Подпятник вариант 6

Подпятник. Вариант 6 ЧЕРТЕЖ

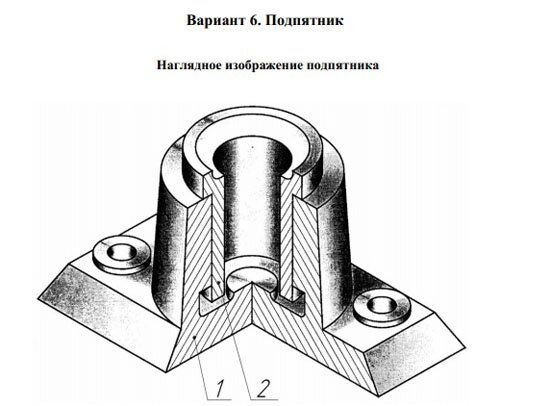

Подпятник упорный подшипник, воспринимающий нагрузку, действующую вдоль оси вала. Подшипник – опора валов и вращающихся осей. По типу трений различают подшипники качения и подшипники
скольжения. Подпятник является упорным подшипником скольжения, в корпус 1 которого вставляется сначала вкладыш 2, а затем пята (цапфа–конец вала), опирающаяся на плоский выступ нижней части корпуса.
Детали позиций 1 и 2 выполнены из чугуна СЧ18 1412-85.
Подпятник. Вариант 6

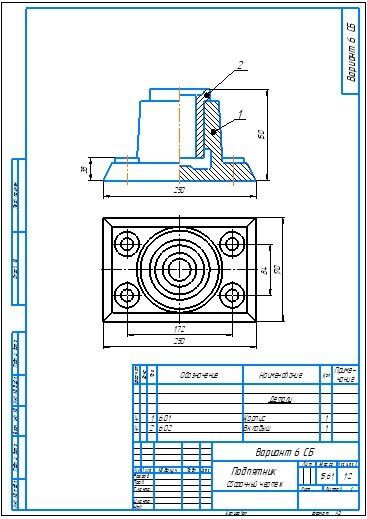

Подпятник. Вариант 6 Сборочный чертеж
Подпятник. Вариант 6 Спецификация
Подпятник. Вариант 6 3d модель
Подпятник. Вариант 6 чертежи
Корпус 6.01
Вкладыш 6.02

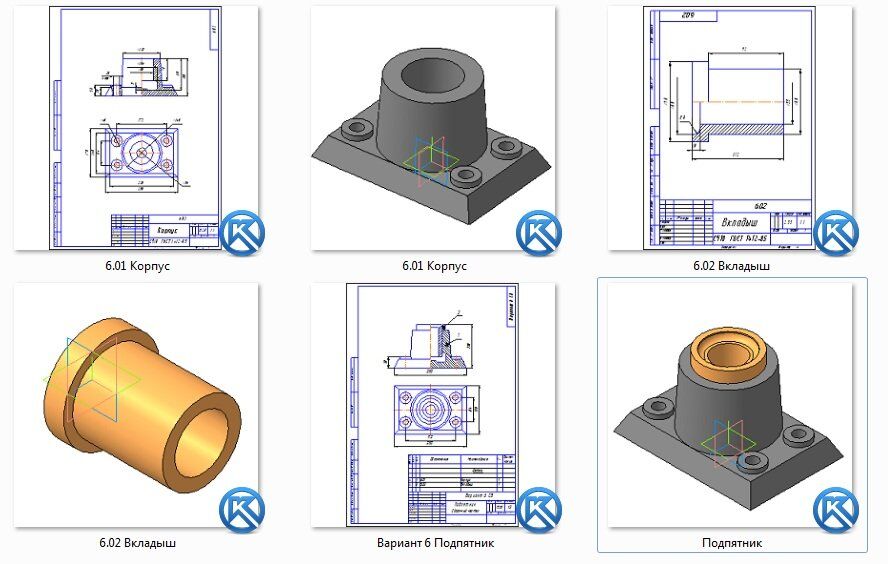

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
