Задача: Винт нажимной вариант 19

Винт нажимной. Вариант 19 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Винт нажимной
5. Выполнить спецификацию к сборочной единице.
Вариант 19 Винт нажимной

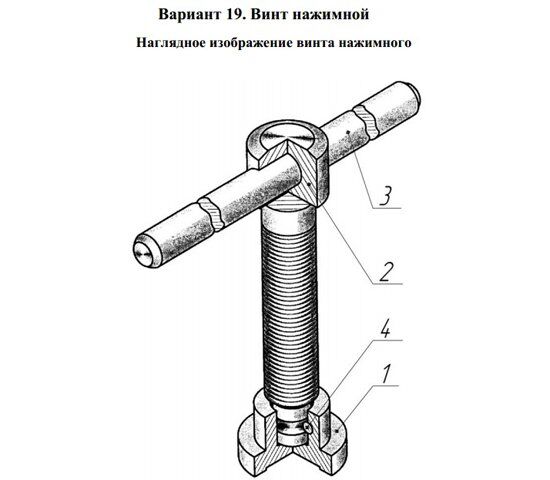

Винт нажимной с неподвижной ручкой – приспособление для сжатия или затягивания деталей при их соединении. В головку винта 2 запрессована рукоятка 3. После того как тело винта будет навинчено на одну из деталей, с другой его стороны с помощью штифта 4 подсоединяется пята 1.
Детали позиций 1, 2 и 3 выполнены из стали 10 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: штифт 5x20 ГОСТ 3128-70.

Вариант 19 Винт нажимной
Винт нажимной чертежи

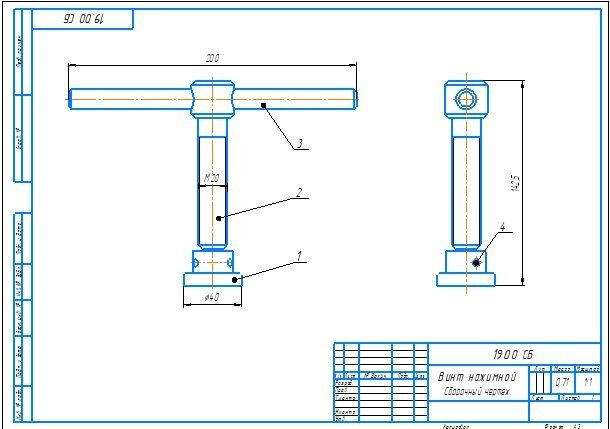

Вариант 19 Винт нажимной Сборочный чертеж
Вариант 19 Винт нажимной Спецификация
Винт нажимной. Вариант 19 3д модель
Винт нажимной. Вариант 19 чертежи
Пята 19.01
Винт М20 19.02
Рукоятка 19.03

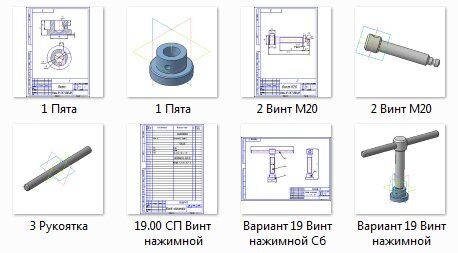

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
