Задача: Муфта дисковая жесткая вариант 14

Муфта дисковая жесткая. Вариант 14 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.

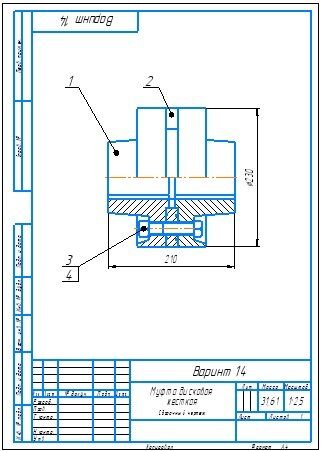

4. Выполнить сборочный чертеж Муфта дисковая жесткая
5. Выполнить спецификацию к сборочной единице.
Вариант 14. Муфта дисковая жесткая

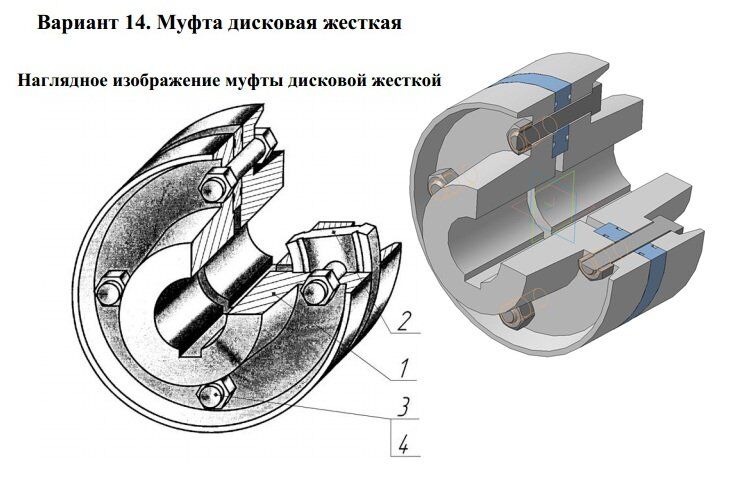

Муфта – устройство для непосредственной передачи вращения между валами, лежащими на одной оси.
Дисковая жесткая муфта применяется для соединения валов наглухо, т. е. таким образом, чтобы составной вал работал так же, как цельный. Неподвижное соединение муфты с валом достигается с помощью призматической или клиновидной шпонки, которая вставляется одновременно в шпоночные канавки муфты вала. Для того чтобы оба вала имели совпадающие центры, полумуфты (диски) имеют центрирующие проточки, куда вставляется разъемное центрирующее кольцо.
Диски 1 выполнены из чугуна СЧ35 ГОСТ 1412-85, полукольца 2–из стали 15 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
– болт М18x1,5-6gx85 ГОСТ 7798-70 – 4 шт.;
– гайка М18x1,5-6H ГОСТ 5915-70 – 4 шт.

Муфта дисковая жесткая. Вариант 14 Сб
Муфта дисковая жесткая. Вариант 14 Спецификация
Муфта дисковая жесткая. Вариант 14 3д модель
Муфта дисковая жесткая. Вариант 14 чертежи
Диск 14.01
Полукольцо 14.02

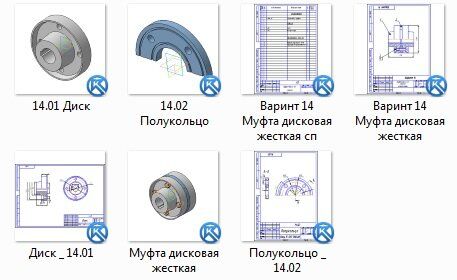

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
