Задача: Вилка штепсильная вариант 18

Вилка штепсильная. Вариант 18 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Вилка штепсильная
5. Выполнить спецификацию к сборочной единице.
Вариант 18 Вилка штепсильная

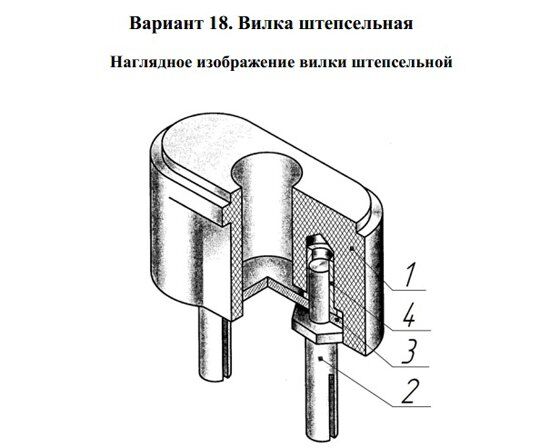

Вилка штепсельная – часть штепсельного соединения, которое состоит из штепсельной розетки, укрепленной неподвижно, и штепсельной вилки, соединенной проводами с переносными приборами.
В сквозное отверстие корпуса 1 штепсельной вилки подводится шнур, концы которого закрепляются на штырях – контактных ножках 2, – навинчивающихся на запрессованные в корпус втулки 4.
Детали позиций 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 1 – из картона электроизоляционного ЭВ ГОСТ 2824-86, деталь позиции 3 – из фторопласта 4 ГОСТ 10007-80 Е.

Вариант 18 Вилка штепсильная
Вилка штепсильная чертежи

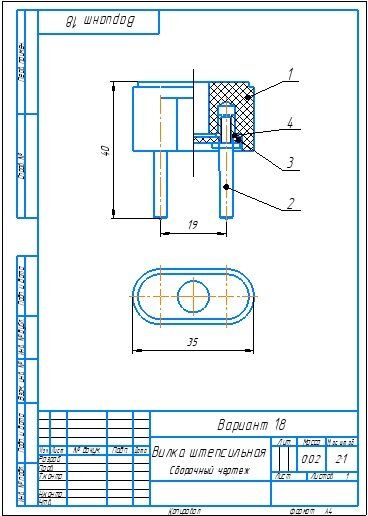

Вариант 18 Вилка штепсильная Сборочный чертеж
Вариант 18 Вилка штепсильная Спецификация
Вилка штепсильная. Вариант №18 3д модель
Вилка штепсильная. Вариант №18 чертежи
Корпус 18.01
Ножка контактная 18.02
Прокладка 18.03
Втулка 18.04
Ж. А. Пьянкова КОМПЬЮТЕРНАЯ ГРАФИКА

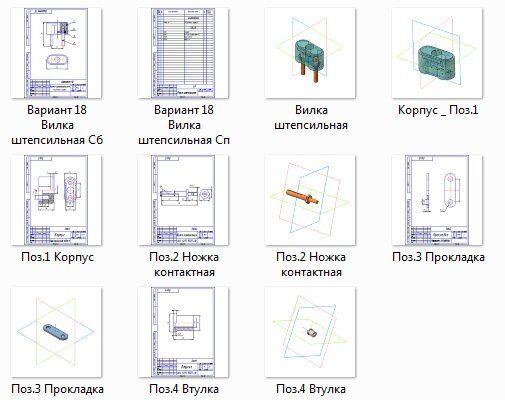

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
