Задача: Клапан предохранительный вариант 37

Клапан предохранительный. Вариант 37 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Клапан предохранительный
5. Выполнить спецификацию к сборочной единице.

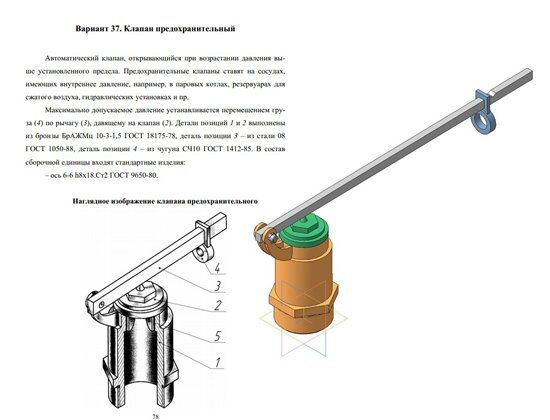

Вариант 37 Клапан предохранительный
Автоматический клапан, открывающийся при возрастании давления выше установленного предела. Предохранительные клапаны ставят на сосудах,имеющих внутреннее давление, например, в паровых котлах, резервуарах для сжатого воздуха, гидравлических установках и пр.
Максимально допускаемое давление устанавливается перемещением груза (4) по рычагу (3), давящему на клапан 2. Детали позиций 1 и 2 выполнены из бронзы БрАЖМц 10-3-1,5 ГОСТ 18175-78, деталь позиции 3 – из стали 08 ГОСТ 1050-88, деталь позиции 4 – из чугуна СЧ10 ГОСТ 1412-85. В состав
сборочной единицы входят стандартные изделия:
– ось 6-6 h8x18.Ст2 ГОСТ 9650-80.

Вариант 37 Клапан предохранительный
Клапан предохранительный чертежи

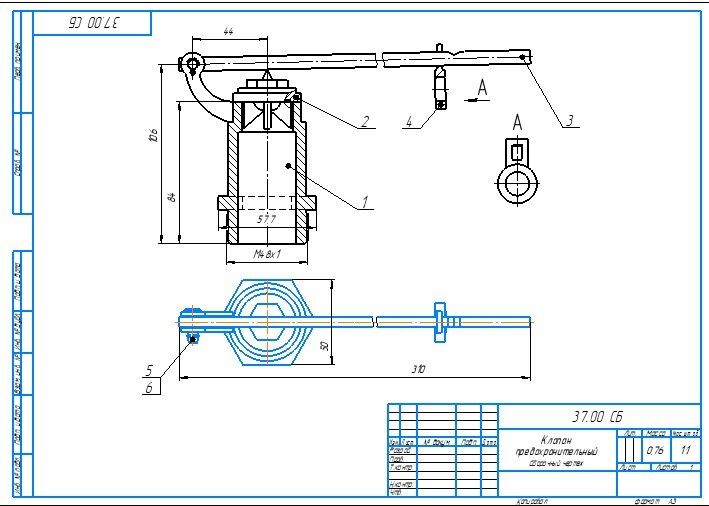

Вариант 37 Клапан предохранительный Сборочный чертеж
Вариант 37 Клапан предохранительный Спецификация
Клапан предохранительный. Вариант 37 3д
Клапан предохранительный. Вариант 37 чертежи
Корпус 37.01
Клапан 37.02
Рычаг 37.03

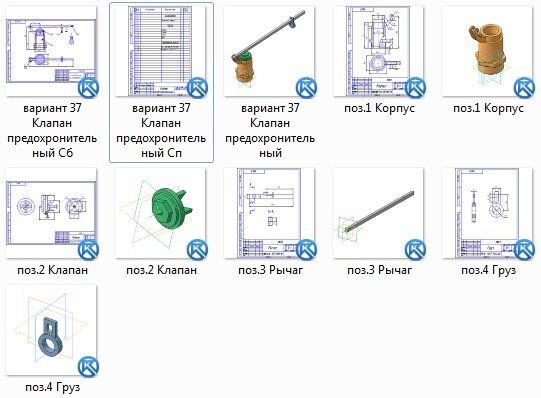

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
