Задача: Керн комбинированный вариант 2
Описание

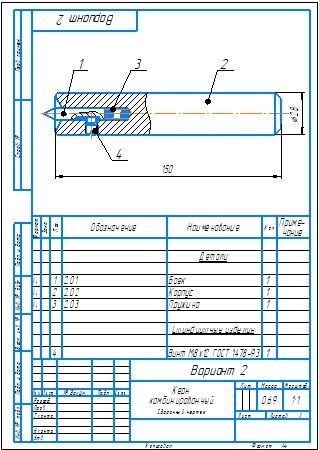

Керн комбинированный. Вариант 2 ЧЕРТЕЖ
Керн (кернер) – инструмент для нанесения точек (керновка) при разметке деталей, подлежащих механической обработке. Ниже показан комбинированный керн, при помощи которого можно одновременно наносить центр и контур размечаемого круглого отверстия. При выполнении разметочных работ разметчик использует комплект таких кернов для отверстий
различных диаметров.

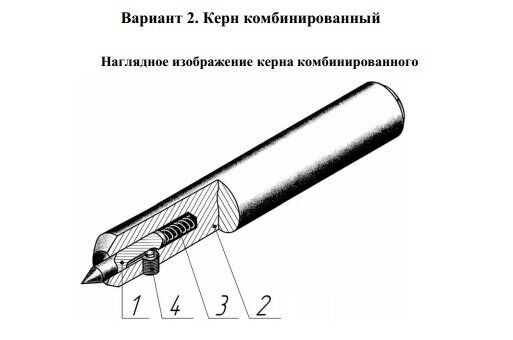

В корпус 2 керна вставлен боек 1, имеющий паз, в который входит выступ винта А. М8-6g x 12 ГОСТ 1478-93 4. Винт удерживает боек от выпадения и в то же время направляет его движение. Когда по керну производят удар, боек сжимает пружину 3 и входит в корпус. На размечаемой поверхности остаются отпечатки окружности от заостренной части
корпуса и точки-центра от бойка. После удара пружина возвращает боек в исходное положение.
Детали позиций 1, 2 и 3 выполнены из стали 60С2А ГОСТ 14959-79.
Керн комбинированный 2.00 сб
Керн комбинированный 2.00 спецификация
Керн комбинированный 2.00 3д модель
Керн комбинированный 2.00 чертежи
Боек 2.01
Корпус 2.02
Пружина 2.03

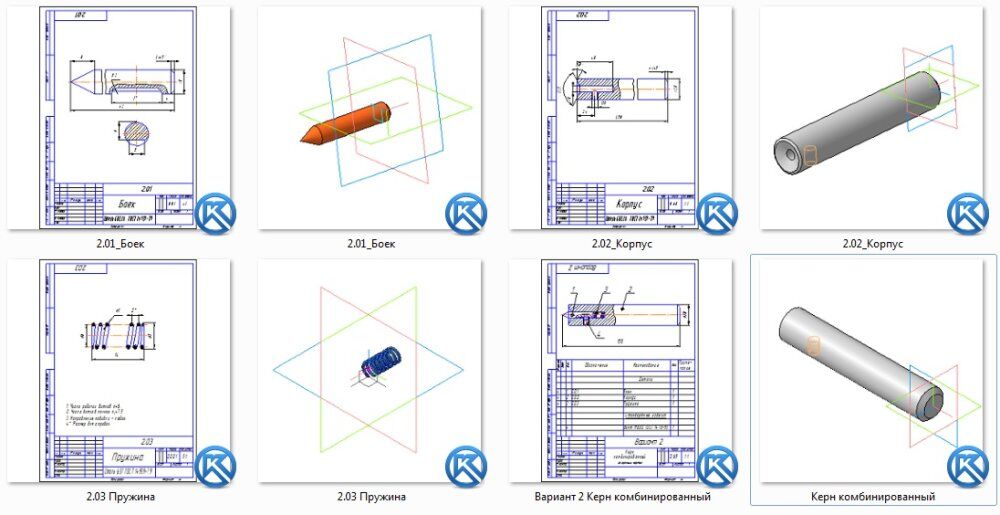

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС
3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Керн (кернер) – инструмент для нанесения точек (керновка) при разметке деталей, подлежащих механической обработке. Ниже показан комбинированный керн, при помощи которого можно одновременно наносить центр и контур размечаемого круглого отверстия. При выполнении разметочных работ разметчик использует комплект таких кернов для отверстий различных диаметров.
В корпус 2 керна вставлен боек 1, имеющий паз, в который входит выступ винта А. М8-6g x 12 ГОСТ 1478-93 4. Винт удерживает боек от выпадения и в то же время направляет его движение. Когда по керну производят удар, боек сжимает пружину 3 и входит в корпус. На размечаемой поверхности остаются отпечатки окружности от заостренной части
корпуса и точки-центра от бойка. После удара пружина возвращает боек в исходное положение.
Детали позиций 1, 2 и 3 выполнены из стали 60С2А ГОСТ 14959-79.
Керн комбинированный 2.00 сб Керн комбинированный 2.00 спецификация
Керн комбинированный 2.00 3д модель
Керн комбинированный 2.00 чертежи
Боек 2.01
Корпус 2.02
Пружина 2.03
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
