Московский Энергетический Институт
(Технический Университет)
Кафедра ЭИ
Лабораторная работа №2_2
Исследование преобразователей
проходного типа
Работу выполнил: студент
Гр А-15-0
.
Проверил: преподаватель
Чернов Л.А.
Москва 200 год
-
Цель работы.
Исследование основных характеристик проходного преобразователей.
-
Домашнее задание.
-
Для цилиндрического латунного образца диаметром D=25 мм с электрической проводимостью =14 МСм/м рассчитать рабочие частоты, соответствующие значениям обобщенного параметра контроля х=2,5 и 3,5.
R=0.5D, где D – диаметр ОК
-
Для образца, указанного в п.1, определить вносимое относительное напряжение
при х=2,5 (диаметр измерительной катушки преобразователя Dи=30 мм).
-
Определить приращение
при увеличении диаметра на 10%, а затем при увеличении удельной электрической проводимости на 20%, используя диаграммы чувствительности
и
.
-
Рассчитать рабочую частоту, соответствующую значению обобщенного параметра х=3,5 для латунной трубы с наружным диаметром D2=25 мм.
-
Описание лабораторной установки.
Функциональная схема лабораторной установки дана на рис. 1. При выполнение работы используется КП, фазометром типа Ф2−1, вольтметром типа В3−14, измерительным субблок, проходные преобразователи, набор образцов 201÷216 и устройство перемещения преобразователя.
L1,L2− возбуждающи катушки.
L3,L4− компенсационный преобразователь.
Технические данные образцов.
№образца | 201 | 202 | 203 |
Форма образца | цилиндр | цилиндр | труба |
Диаметр, мм Наружный Внутренний | 25 − | 8÷25 − | 17÷25 15 |
Удельная Эл. проводимость, Мсм/м | 2,5;14,33,57 | 14 | 14 |

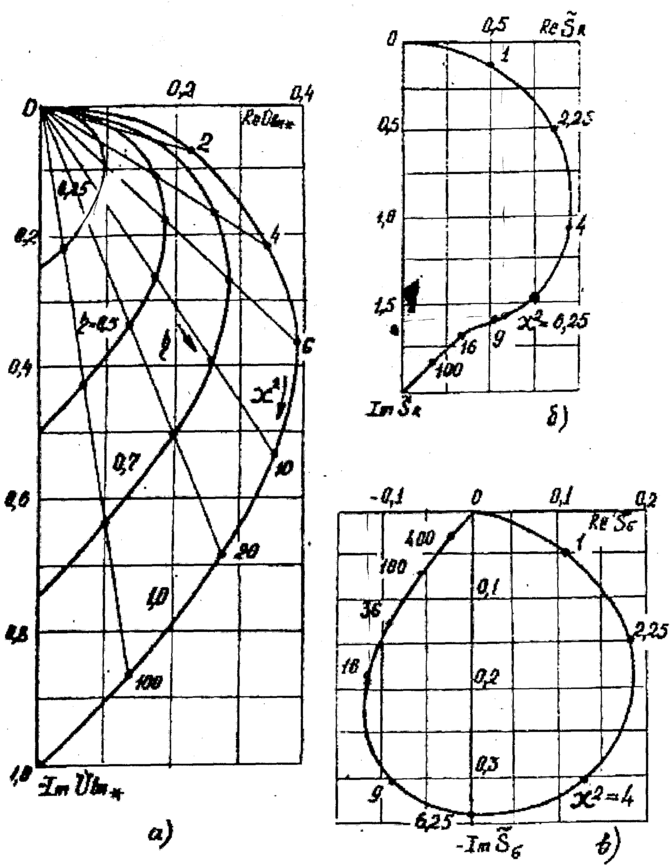

Годографы чувствительности.
-
Рабочее задание.
-
Для образцов 207 (D=20мм,σ=14МСм/м) определить коэффициенты, необходимые для расчета диаметра и удельное электрической проводимости, методом стабилизации обобщенного параметра Х=2,5.
Для медного эталонного образца частота f=360Гц показания приборов U=24мВ и φ=64,5° рассчитаем коэффициенты для проводимости Сσ и СD.
Коэффициент проводимости Сσ=σώU=
Коэффициент по диаметру СD=D/U½=
Для латунного эталонного образца частота f=360Гц показания приборов U=13,2мВ и φ=31,3° рассчитаем коэффициенты для проводимости Сσ и СD.
Коэффициент проводимости Сσ=σώU=
Коэффициент по диаметру СD=D/U½=
-
Помещая в преобразователь образцы 205÷210 или 212÷216 ( по указанию преподавателя), определить диаметр и удельную электрическую проводимость этих образцов, поддерживая неизменным обобщенный параметр Х=2,5.
Результаты для медного эталонного образца при φ=64,5Гц и фиксированном
диаметре D=25мм.
Образец | Проводимость (заданная),МСм/м | Показания приборов | Рассчитанное значение провод., МСм/м | |
U, мВ | f, Гц | |||
Медь | 57 | |||
Алюминий | 33 | |||
Латунь№1 | 14 | |||
Латунь№2 | 10 |
График отклонения полученной проводимости от истинного значения при медном эталоне, максимальной проводимости.
Результаты для латунного(№1) эталонного образца при φ=31,3Гц и фиксированном диаметре D=25мм.
Образец | Проводимость (заданная),МСм/м | Показания приборов | Рассчитанное значение провод., МСм/м | |
U, мВ | f, Гц | |||
Латунь№1 | 14 | |||
Алюминий | 33 | |||
Медь | 57 | |||
Латунь№2 | 10 |
График отклонения полученной проводимости от истинного значения при латунном эталоне, минимальной проводимости.
ВЫВОД:
-
Помещая в преобразователь образцы 205÷210 или 212÷216 ( по указанию преподавателя), определить диаметр и удельную электрическую проводимость этих образцов, поддерживая неизменным обобщенный параметр Х=2,5.
Результаты для медного эталонного образца при φ=360Гц для образцов с разным диаметром и неизвестной проводимостью.
Образец | Диаметр (заданный),мм | Показания приборов | Рассчитанное значение диаметра, мм | Рассчитанное значение провод., МСм/м | |
U, мВ | f, Гц | ||||
Медь | 25 | 24 | 360 | 25 | 57 |
215 | 19 | 28,2 | 820 | 21 | 21 |
213 | 16 | 19,5 | 965 | 18 | 26 |
218 | 20 | 18,3 | 460 | 21 | 48 |
Результаты для латунного(№1) эталонного образца при φ=31,3Гц для образцов с разным диаметром и неизвестной проводимостью.
Образец | Диаметр (заданный),мм | Показания приборов | Рассчитанное значение диаметра, мм | Рассчитанное значение провод., МСм/м | |
U, мВ | f, Гц | ||||
Латунь№1 | 14 | 13,2 | 360 | 25 | 14 |
215 | 19 | 8,2 | 335 | 19,7 | 24 |
213 | 16 | 5,7 | 420 | 16,4 | 28 |
218 | 20 | 4,7 | 148 | 18,1 | 47 |
ВЫВОД:
