Московский Энергетический Институт

(технический университет)

АВТИ

Кафедра ЭИ

Лабораторная работа № 2.1.

Исследование преобразователей проходного типа.

Выполнили студенты

Группа А-15-0

Проверил преподаватель

Чернов Л. А.

Москва, 200 год.

1. Цель работы

   • Исследование основных характеристик проходных преобразователей.

   • Изучение метода стабилизации обобщенного параметра применительно к контролю цилиндрических изделий..

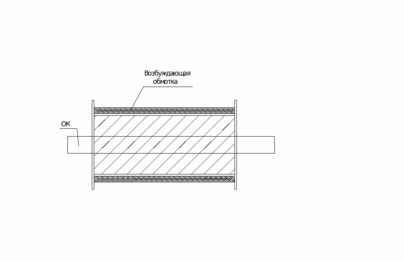

Проходные преобразователи:

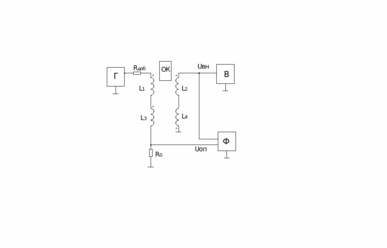

Измерительная схема:

Ф – фазометр,

Г – генератор,

В – вольтметр,

ОК – объект контроля,

U_ВН – вносимое напряжение, возникающее за счет влияния ОК,

U_оп – опорное напряжение.

Технические данные на комплект образцов 201207:

Образцы 205, 206, 208216 – цилиндры с различной удельной проводимостью и различными диаметрами.

Методические указания:

Обобщенный параметр:

Относительное напряжение:

Коэффициент заполнения: , если R_B  R_И.

Относительное вносимое напряжение: .

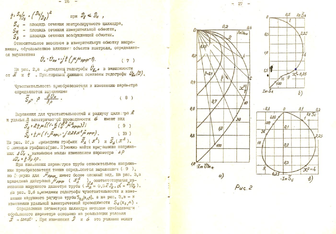

На рисунке приведены : а) годограф в зависимости от и .

б) графики и в)

1. Домашнее задание.

• Для цилиндрического латунного образца диаметром D=25 мм с электрической проводимостью =14 МСм/м рассчитать рабочие частоты, соответствующие значениям обобщенного параметра контроля х=2,5 и 3,5.

Обобщенный параметр ,

ОК – не магнитный материал,

R=0.5D, где D – диаметр ОК

• Для образца, указанного в п.1, определить вносимое относительное напряжение при х=2,5 (диаметр измерительной катушки преобразователя D_и=30 мм).

Коэффициент заполнения

• Определить приращение при увеличении диаметра на 10%, а затем при увеличении удельной электрической проводимости на 20%, используя диаграммы чувствительности и .

1. Задание для выполнения лабораторной работы:

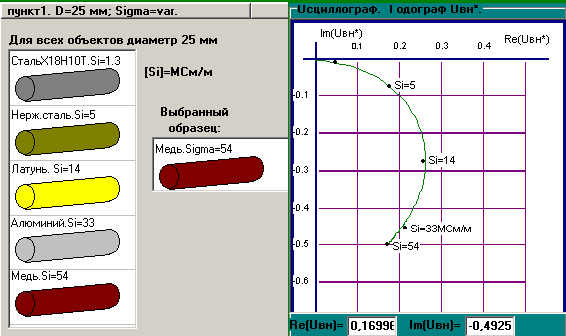

1. Установить значение рабочей частоты, соответствующей значению обобщённого параметра х=2,5 для латунного цилиндра с D=25 мм и s=14 MCм/м. Провести измерения с пятью цилиндрическими образцами диаметра 25 мм, с разными проводимостями (1,3; 5; 14; 33; 54 МСм/м) и получить на комплексной плоскости Uвн* точки, соответствующие различным значениям s. По полученным точкам построить годограф Uвн*=f(s).

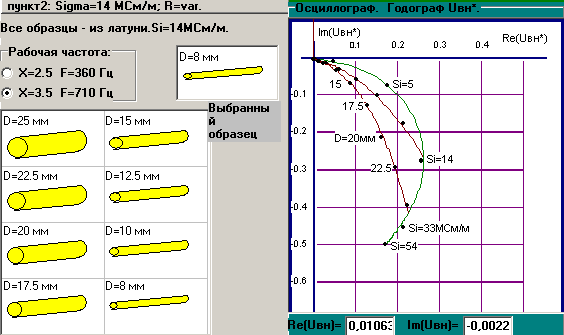

2. Используя латунные образцы (s=14 MCм/м) с разными диаметрами получить годографы Uвн*=f(D) для двух значений обобщённого параметра (х=2,5 и х=3,5).

3. Для двух образцов – медного (D=25 мм, s=54 MCм/м) и алюминиевого (D=22 мм, s=33 MCм/м) провести измерения при различном расстоянии края образца от измерительной катушки. По полученным точкам построить годографы влияния края.

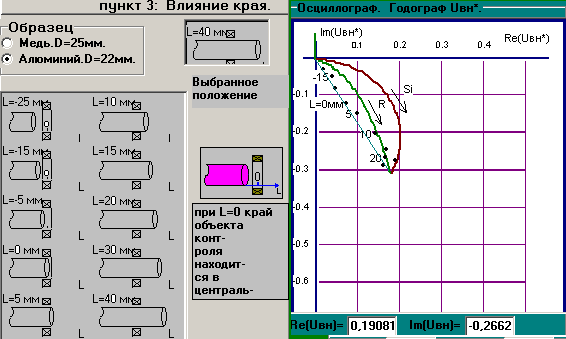

Алюминиевые образцы:

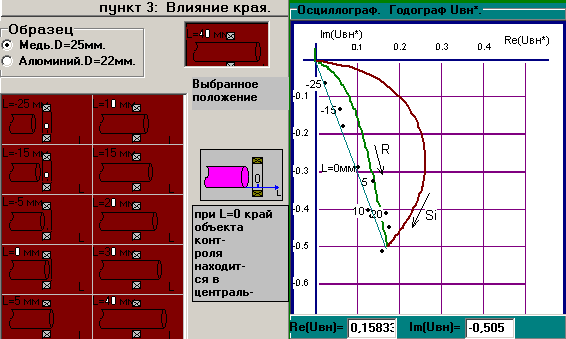

Медные образцы:

Выводы:

1. Построили годограф Uвн*=f(s) для образцов с одинаковым значениями D на частоте f=360 Гц. Убедились в том, что относительное вносимое напряжение изменяется с увеличением .

2. Построили годограф Uвн*=f(D) для образцов с одинаковыми значениями на частотах f=360 Гц и f=710 Гц. Убедились, что относительное вносимое напряжение изменяется с уменьшением D; также убедились, что годограф относительного вносимого напряжения, изменяется с изменением рабочей частоты.

3. Построили годограф изменения относительного вносимого напряжения от влияния края образца для медного и алюминиевого образцов одинакового диаметра, на одинаковой рабочей частоте. Фаза вносимого напряжения с изменением расстояния между краем цилиндра и измерительной катушкой не меняется, а меняется только амплитуда сигнала.
