МЭИ

(ТУ)

Лабораторная работа №1

Исследование преобразователей накладного типа

Выполнил студент группы А-15-0

.

200 г.

Домашнее задание

1. Для образца (620) с удельной электрической проводи­мостью  = 15 МСм/м, расположенного вплотную (hв = hн = 2,5мм ) к накладному преобразователю (h=10мм), рас­считать рабочую частоту, соответствующую максимальной чувствительности к приращению удельной электрической проводи­мости.

Решение:

Воспользуемся формулой

выражая частоту получаем:

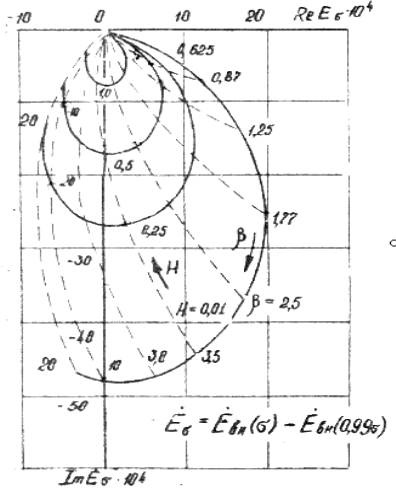

Определим неизвестный параметр β, для этого воспользуемся годографом

дающим возможность изучать изменение приращения вносимого напряжения при увеличении удельной электрической проводимости на 1%, т.е. чувствительности к приращению удельной электрической проводимости при различных значениях обобщенных параметров Н и .

Сначала рассчитаем параметр Н:

Определим β из семейства годографов для Н= 0,5

Максимальная чувствительность к приращению удельной электрической проводи­мости для Н= 0,5 будет при β = 3,5

Рассчитаем частоту:

Гц

2) Определить глубину проникновения плоской волны элек­тромагнитного поля для того же образца (610) на рабочей ча­стоте прибора типа В7-20М (частота генератора 100кГц).

Решение:

Воспользуемся формулой

м
