МЭИ (ТУ)
Лабораторная работа №2
Исследование влияния различных факторов на измерение толщины металлизации в отверстиях печатных плат.
Выполнили студенты
группы А-15-0:
.
Проверил преподаватель:
Лунин В.П.
200г.

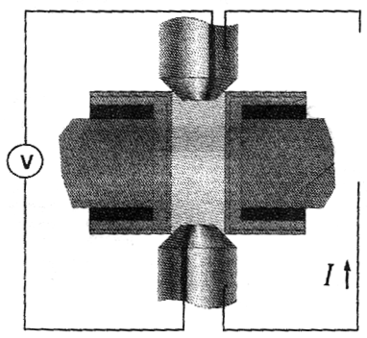

Схема контроля методом электрического сопротивления:
Исследуемые покрытия:
Здесь t – толщина защитного слоя, T – толщина медного покрытия.
t
T
Программа численных исследований:
1. Снять зависимость показаний измерительного прибора от толщины медного покрытия при заданном напряжении на токовых вводах.
2. Снять зависимость показаний измерительного прибора от толщины защитного покрытия. Определить минимальную толщину защитного слоя, при котором оно значительно влияет на показания прибора.
3. Определить, влияет ли наличие медной фольги на показания прибора для различных соотношений толщин защитного и медного покрытий.
4. Оценить, как изменятся показания прибора при изменении электричекой проводимости меди в пределах 10% от номинального значения.
5. Оценить влияние неточности величины электрической проводимости защитного слоя (в пределах 10% от номинального значения).
6. Решить задачу относительно векторного электрического потенциала, получив картину распределения тока на участке.

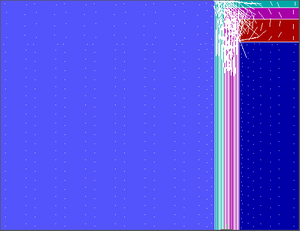

Распределения плотности тока в программе Magnum:
ИСТОЧНИК НАПРЯЖЕНИЯ
(со скалярным потенциалом)
ИСТОЧНИК ТОКА
(с векторным потенциалом)
1. Скалярный потенциал.
Напряжение источника равно 100 В.
Таблицы зависимостей сопротивления от толщины различных покрытий.
а) Зависимость сопротивления металлического слоя от толщины медного покрытия T:
| Исходная зависимость R(T) | Зависимость R(T) при увеличении σмеди на 10 % | |||||||
| T, мм | I, А | R, мОм | T, мм | I, А | R, мОм | δ,% | ||
| 0,025 | 851967 | 0,235 | 0,025 | 909671 | 0,220 | -6,3 | ||
| 0,020 | 737322 | 0,271 | 0,020 | 785248 | 0,255 | -6,1 | ||
| 0,015 | 614096 | 0,326 | 0,015 | 651066 | 0,307 | -5,7 | ||
| 0,010 | 498087 | 0,402 | 0,010 | 505970 | 0,395 | -1,6 | ||
| 0,005 | 361169 | 0,554 | 0,005 | 355324 | 0,563 | 1,6 | ||
| δср = -3,6 % | ||||||||
| R(T) при отсутствии медной фольги | R(T) при при увеличении σзащ слоя на 10 % | |||||||
| T, мм | I, А | R, мОм | δ,% | T, мм | I, А | R, мОм | δ,% | |
| 0,025 | 819076 | 0,244 | 4,0 | 0,025 | 877109 | 0,228 | -2,9 | |
| 0,020 | 703407 | 0,284 | 4,8 | 0,020 | 761089 | 0,263 | -3,1 | |
| 0,015 | 580484 | 0,345 | 5,8 | 0,015 | 636849 | 0,314 | -3,6 | |
| 0,010 | 450087 | 0,444 | 10,7 | 0,010 | 503500 | 0,397 | -1,1 | |
| 0,005 | 317311 | 0,630 | 13,8 | 0,005 | 365063 | 0,548 | -1,1 | |
| δср = 7,8 % | δср = -2,3 % | |||||||
б) Зависимость сопротивления металлического слоя от толщины защитного покрытия t:
| Исходная зависимость R(t) | R(t) при увеличении σмеди на 10% | ||||||
| t, мм | I, А | R, мОм | t, мм | I, А | R, мОм | δ,% | |
| 0,015 | 851967 | 0,235 | 0,015 | 909671 | 0,220 | 6,8 | |
| 0,010 | 801160 | 0,250 | 0,010 | 860945 | 0,232 | 7,5 | |
| 0,005 | 746051 | 0,268 | 0,005 | 807602 | 0,248 | 8,3 | |
| δср = 7,5 % | |||||||
| R(t) при отсутствии фольги | R(t) при увеличении σзащ слоя на 10% | |||||||
| t, мм | I, А | R, мОм | δ,% | t, мм | I, А | R, мОм | δ,% | |
| 0,015 | 819076 | 0,244 | 4,0 | 0,015 | 877109 | 0,228 | 3,0 | |
| 0,010 | 766620 | 0,261 | 4,5 | 0,010 | 819133 | 0,244 | 2,2 | |
| 0,005 | 727052 | 0,275 | 2,6 | 0,005 | 756739 | 0,264 | 1,4 | |
| δср = 3,7 % | δср,% = 2,2 % | |||||||

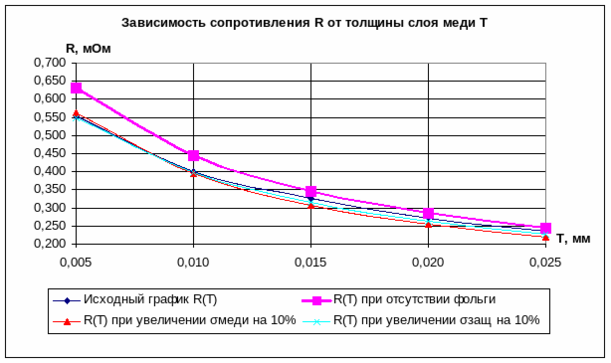

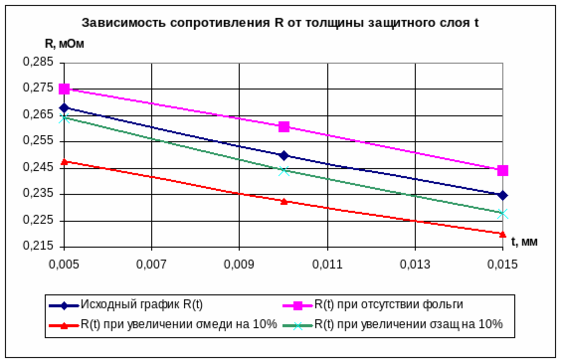

Полученные графики (по предыдущим таблицам):
2. Векторный потенциал.
а) Зависимость сопротивления металлического слоя от толщины медного покрытия T:
| Исходная зависимость R(T) | Зависимость R(T) при увеличении σмеди на 10 % | ||||||||
| T, мм | I, мА | U, нВ | R, мОм | T, мм | I, мА | U, нВ | R, мОм | δ,% | |
| 0,025 | 2,345 | 278,4 | 0,237 | 0,025 | 2,345 | 260,9 | 0,223 | -6,3 | |
| 0,020 | 2,367 | 319,0 | 0,270 | 0,020 | 2,316 | 299,6 | 0,259 | -4,0 | |
| 0,015 | 2,273 | 377,8 | 0,332 | 0,015 | 2,331 | 356,1 | 0,306 | -8,1 | |
| 0,010 | 2,288 | 469,9 | 0,411 | 0,010 | 2,202 | 446,1 | 0,405 | -1,4 | |
| 0,005 | 2,237 | 635,8 | 0,568 | 0,005 | 2,225 | 612,3 | 0,550 | -3,2 | |
| δср = -4,6 % | |||||||||
| R(T) при отсутствии фольги | R(T) при при увеличении σзащ слоя на 10 % | |||||||||
| T, мм | I, мА | U, нВ | R, мОм | δ,% | T, мм | I, мА | U, нВ | R, мОм | δ,% | |
| 0,025 | 2,347 | 288,8 | 0,246 | 3,6 | 0,025 | 2,344 | 270,3 | 0,231 | -2,9 | |
| 0,020 | 2,371 | 333,1 | 0,281 | 4,2 | 0,020 | 2,370 | 309,0 | 0,261 | -3,3 | |
| 0,015 | 2,274 | 397,6 | 0,350 | 5,2 | 0,015 | 2,392 | 364,3 | 0,305 | -8,4 | |
| 0,010 | 2,292 | 499,2 | 0,436 | 6,0 | 0,010 | 2,297 | 449,9 | 0,392 | -4,6 | |
| 0,005 | 2,119 | 683,1 | 0,645 | 13,4 | 0,005 | 2,249 | 599,9 | 0,533 | -6,1 | |
| δср = 6,5 % | δср = -5,1 % | |||||||||
б) Зависимость сопротивления металлического слоя от толщины защитного покрытия t:
| Исходная зависимость R(t) | R(t) при увеличении σмеди на 10% | ||||||||||||||||||||||||||
| t, мм | I, мА | U, нВ | R, мОм | t, мм | I, мА | U, нВ | R, мОм | δ,% | |||||||||||||||||||
| 0,015 | 2,345 | 278,4 | 0,237 | 0,015 | 2,345 | 260,9 | 0,223 | 6,7 | |||||||||||||||||||
| 0,010 | 2,331 | 294,7 | 0,253 | 0,010 | 2,377 | 274,3 | 0,231 | 9,6 | |||||||||||||||||||
| 0,005 | 2,367 | 316,5 | 0,267 | 0,005 | 2,318 | 292,8 | 0,253 | 5,9 | |||||||||||||||||||
| δср = 7,4 % | |||||||||||||||||||||||||||
| R(t) при отсутствии фольги | R(t) при увеличении σзащ слоя на 10% | ||||||||||||||||||||||||||
| t, мм | I, мА | U, нВ | R, мОм | δ,% | t, мм | I, мА | U, нВ | R, мОм | δ,% | ||||||||||||||||||
| 0,015 | 2,347 | 288,8 | 0,246 | 3,6 | 0,015 | 2,344 | 270,3 | 0,231 | 3,0 | ||||||||||||||||||
| 0,010 | 2,383 | 307,0 | 0,258 | 1,9 | 0,010 | 2,380 | 288,1 | 0,242 | 4,4 | ||||||||||||||||||
| 0,005 | 2,317 | 331,3 | 0,286 | 6,9 | 0,005 | 2,368 | 311,4 | 0,263 | 1,7 | ||||||||||||||||||
| δср = 4,2 % | δср = 3,0 % | ||||||||||||||||||||||||||

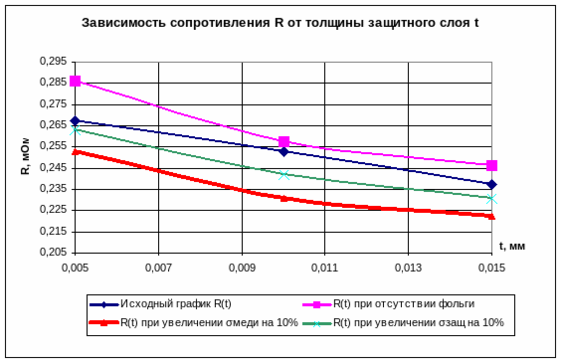

Полученные графики:
Выводы.
1) Результаты, полученные при использовании скалярного потенциала и при использовании векторного потенциала, приблизительно совпадают.
2) Характеристики изменения сопротивления металлической трубки от толщины медного покрытия нелинейные.
3) Изменение проводимости медного покрытия приводит к изменению сопротивления трубки в среднем не более чем на 5 %.
4) При изменении свойств защитного покрытия (изменение проводимости на 10 % и изменение геометрических размеров) значение сопротивления трубки изменяется не более чем на 5 %.
