МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Кафедра электротехники и интроскопии
Лабораторная работа № 1
ПОЛУЧЕНИЕ КАЛИБРОВОЧНЫХ ЗАВИСИМОСТЕЙ ПРИ ИЗМЕРЕНИИ ГЛУБИНЫ ТРЕЩИН ЭЛЕКТРОПОТЕНЦИАЛЬНЫМ МЕТОДОМ.
.
Выполнил | |
Студенты | . |
| Группа | А-15-0 |
Принял | |
Преподаватель | Лунин В.П. |
Получение калибровочных характеристик при изменении глубины трещин электропотенциальным методом.
Электропотенциальный метод основан на измерении разности электрического потенциала на поверхности объекта контроля при пропускании через него тока от внешнего источника. Метод успешно используется для измерения глубины трещины в электропроводящем образце.
С помощью токовых электродов, установленных на противоположных торцах исследуемого образца с трещиной, к образцу подводится электрический ток. Трещина в проводящей среде, ориентирована поперёк линий тока, вызывает искажение этих линий в сравнении с бездефектном изделием. Это можно обнаружить, если измерить разность потенциалов между двумя точками на поверхности с помощью потенциальных электродов.

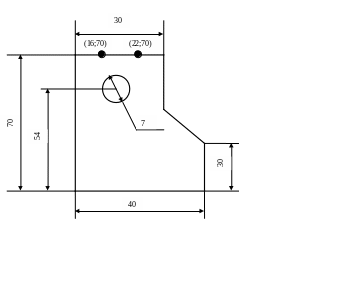

Модель объекта контроля.
1.Получение калибровочной характеристики при помощи задания скалярного потенциала.

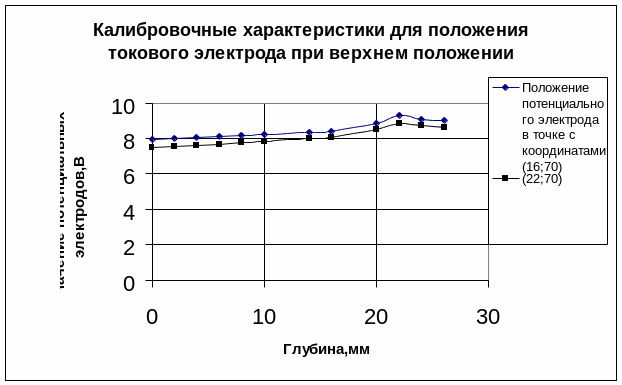

1.1 Получение калибровочных характеристик при верхнем положении токовых электродов.
1.1.1Потенциальный электрод находится в точке с координатами (16;70).
Ток обеспечивался разностью скалярных потенциалов 10В и 0 на левом и правом токовом электроде.
| Глубина трещины, мм | Значение потенциала, В |
| 0 | 7,9416470 |
| 2 | 7,9780960 |
| 4 | 8,0194654 |
| 6 | 8,0650060 |
| 8 | 8,1616970 |
| 10 | 8,2143670 |
| 14 | 8,3238440 |
| 16 | 8,3768309 |
| 22 | 9,2828879 |
| 24 | 9,0652571 |
| 26 | 9,0156918 |
1.1.2 Потенциальный электрод находится в точке с координатами (22;70).
| Глубина трещины, мм | Значение потенциала, В |
| 0 | 7,4663359 |
| 2 | 7,5110508 |
| 4 | 7,5636751 |
| 6 | 7,6216140 |
| 8 | 7,7526228 |
| 10 | 7,8268136 |
| 14 | 7,9576063 |
| 16 | 8,0091417 |
| 22 | 8,8272619 |
| 24 | 8,6907206 |
| 26 | 8,5766697 |

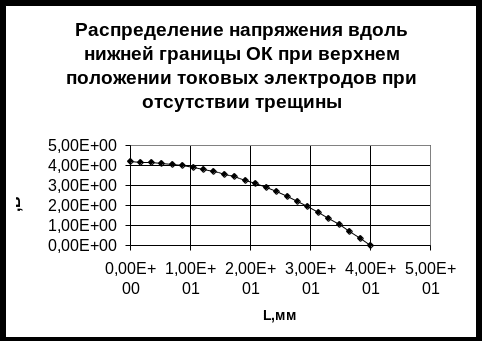

1.1.3 Построение зависимости напряжения вдоль верхней и нижней границ ОК.

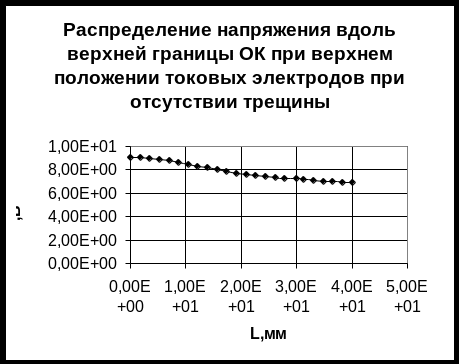

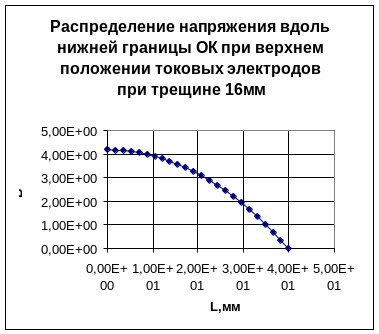

| L,мм | U,В |
| 0,00E+00 | 4,18E+00 |
| 1,74E+00 | 4,17E+00 |
| 3,48E+00 | 4,15E+00 |
| 5,22E+00 | 4,11E+00 |
| 6,96E+00 | 4,06E+00 |
| 8,70E+00 | 3,99E+00 |
| 1,04E+01 | 3,91E+00 |
| 1,22E+01 | 3,81E+00 |
| 1,39E+01 | 3,70E+00 |
| 1,57E+01 | 3,57E+00 |
| 1,74E+01 | 3,43E+00 |
| 1,91E+01 | 3,27E+00 |
| 2,09E+01 | 3,09E+00 |
| 2,26E+01 | 2,90E+00 |
| 2,43E+01 | 2,68E+00 |
| 2,61E+01 | 2,45E+00 |
| 2,78E+01 | 2,20E+00 |
| 2,96E+01 | 1,94E+00 |
| 3,13E+01 | 1,65E+00 |
| 3,30E+01 | 1,35E+00 |
| 3,48E+01 | 1,03E+00 |
| 3,65E+01 | 6,94E-01 |
| 3,83E+01 | 3,50E-01 |
| 4,00E+01 | 2,16E-12 |
| L,мм | U,В |
| 0,00E+00 | 9,05E+00 |
| 1,74E+00 | 9,02E+00 |
| 3,48E+00 | 8,97E+00 |
| 5,22E+00 | 8,89E+00 |
| 6,96E+00 | 8,77E+00 |
| 8,70E+00 | 8,64E+00 |
| 1,04E+01 | 8,49E+00 |
| 1,22E+01 | 8,33E+00 |
| 1,39E+01 | 8,16E+00 |
| 1,57E+01 | 8,00E+00 |
| 1,74E+01 | 7,85E+00 |
| 1,91E+01 | 7,71E+00 |
| 2,09E+01 | 7,58E+00 |
| 2,26E+01 | 7,48E+00 |
| 2,43E+01 | 7,40E+00 |
| 2,61E+01 | 7,34E+00 |
| 2,78E+01 | 7,31E+00 |
| 3,00E+01 | 7,28E+00 |
| 3,13E+01 | 7,20E+00 |
| 3,30E+01 | 7,11E+00 |
| 3,48E+01 | 7,03E+00 |
| 3,65E+01 | 6,98E+00 |
| 3,83E+01 | 6,95E+00 |
| 4,00E+01 | 6,94E+00 |
| L,мм | U,В |
| 0,00E+00 | 4,18E+00 |
| 1,74E+00 | 4,17E+00 |
| 3,48E+00 | 4,15E+00 |
| 5,22E+00 | 4,11E+00 |
| 6,96E+00 | 4,06E+00 |
| 8,70E+00 | 3,99E+00 |
| 1,04E+01 | 3,91E+00 |
| 1,22E+01 | 3,81E+00 |
| 1,39E+01 | 3,70E+00 |
| 1,57E+01 | 3,57E+00 |
| 1,74E+01 | 3,43E+00 |
| 1,91E+01 | 3,27E+00 |
| 2,09E+01 | 3,09E+00 |
| 2,26E+01 | 2,90E+00 |
| 2,43E+01 | 2,68E+00 |
| 2,61E+01 | 2,45E+00 |
| 2,78E+01 | 2,20E+00 |
| 2,96E+01 | 1,94E+00 |
| 3,13E+01 | 1,65E+00 |
| 3,30E+01 | 1,35E+00 |
| 3,48E+01 | 1,03E+00 |
| 3,65E+01 | 6,94E-01 |
| 3,83E+01 | 3,50E-01 |
| 4,00E+01 | 2,16E-12 |

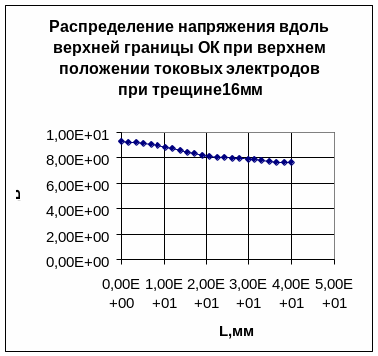

| L,мм | U,В |
| 0,00E+00 | 9,26E+00 |
| 1,74E+00 | 9,25E+00 |
| 3,48E+00 | 9,20E+00 |
| 5,22E+00 | 9,14E+00 |
| 6,96E+00 | 9,05E+00 |
| 8,70E+00 | 8,95E+00 |
| 1,04E+01 | 8,83E+00 |
| 1,22E+01 | 8,71E+00 |
| 1,39E+01 | 8,58E+00 |
| 1,57E+01 | 8,46E+00 |
| 1,74E+01 | 8,34E+00 |
| 1,91E+01 | 8,23E+00 |
| 2,09E+01 | 8,13E+00 |
| 2,26E+01 | 8,06E+00 |
| 2,43E+01 | 7,99E+00 |
| 2,61E+01 | 7,95E+00 |
| 2,78E+01 | 7,92E+00 |
| 3,00E+01 | 7,90E+00 |
| 3,13E+01 | 7,84E+00 |
| 3,30E+01 | 7,77E+00 |
| 3,48E+01 | 7,71E+00 |
| 3,65E+01 | 7,68E+00 |
| 3,83E+01 | 7,65E+00 |
| 4,00E+01 | 7,64E+00 |

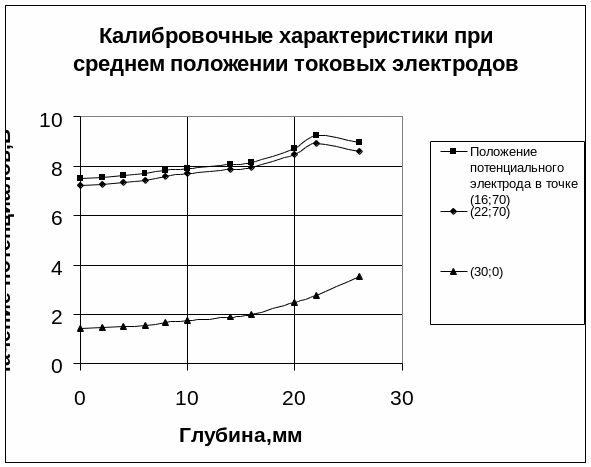

1.2.1 Получение калибровочных характеристик при среднем положении токовых электродов.
| Глубина,мм | (16;70) | (22;70) | (30;0) |
| 0 | 7,503173 | 7,208672 | 1,42117 |
| 2 | 7,559258 | 7,270922 | 1,448515 |
| 4 | 7,622759 | 7,343528 | 1,484036 |
| 6 | 7,692294 | 7,422995 | 1,527806 |
| 8 | 7,83841 | 7,599237 | 1,640303 |
| 10 | 7,916479 | 7,696919 | 1,714462 |
| 14 | 8,07416 | 7,867779 | 1,893898 |
| 16 | 8,149475 | 7,935191 | 2,002988 |
| 20 | 8,702233 | 8,484641 | 2,514903 |
| 22 | 9,246246 | 8,901446 | 2,788917 |
| 26 | 8,950119 | 8,608287 | 3,544925 |
