МЭИ (ТУ)

Лабораторная работа №3

Исследование поля рассеяния трещины,

расположенной под углом к поверхности

ферромагнитной пластины

Выполнили студенты

группы А-15-0:

.

Проверил преподаватель:

Лунин В.П.

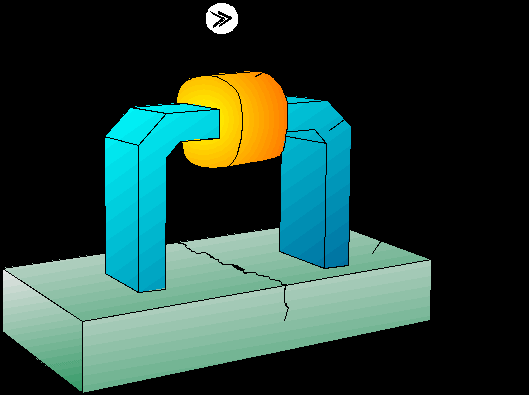

Цель работы: изучить поля рассеяния трещины, расположенной под углом к поверхности ферромагнитной пластины, выявить признаки трещины для определения её параметров.

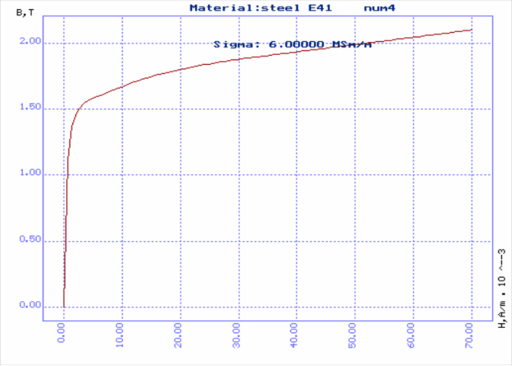

Выбранная кривая намагничивания В(Н) для стали:

Рабочее задание.

1.Для трещины, направленной под различным углом к поверхности снять показания датчика Холла при сканировании им области над дефектом(получить графики касательной и нормальной составляющих магнитной индукции вдоль линии, расположенной на расстоянии 1мм над поверхностью).

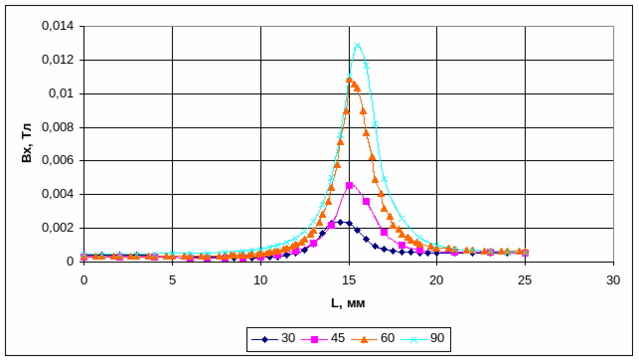

Вх – касательная составляющая магнитной индукции

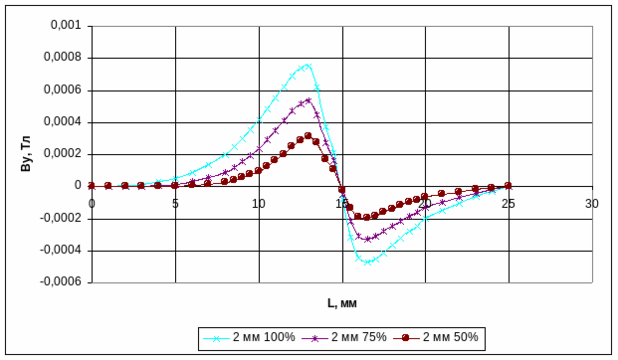

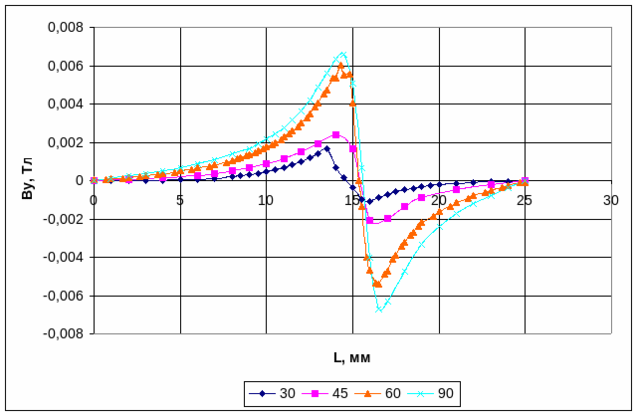

Ву – нормальная составляющая магнитной индукции

2. Зависимость сигнала от расстояния датчика от поверхности ОК

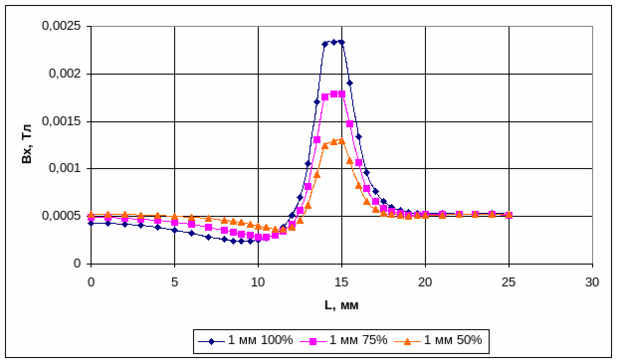

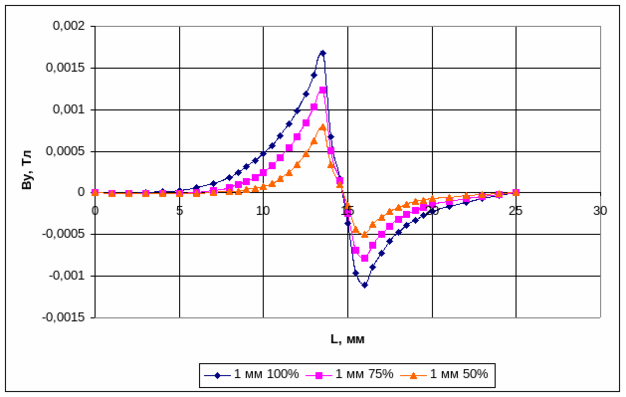

На расстоянии 1 мм от поверхности

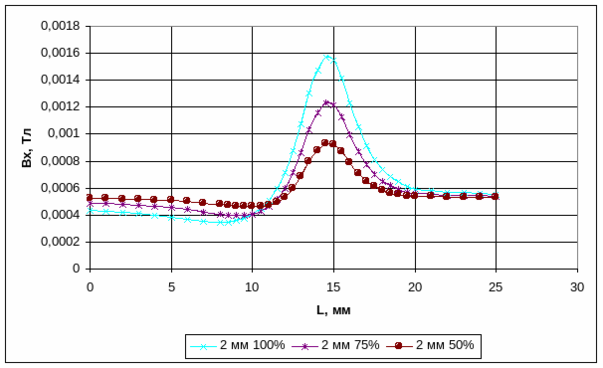

На расстоянии 2 мм от поверхности

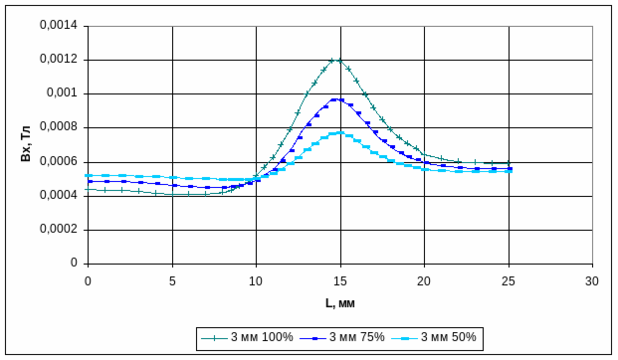

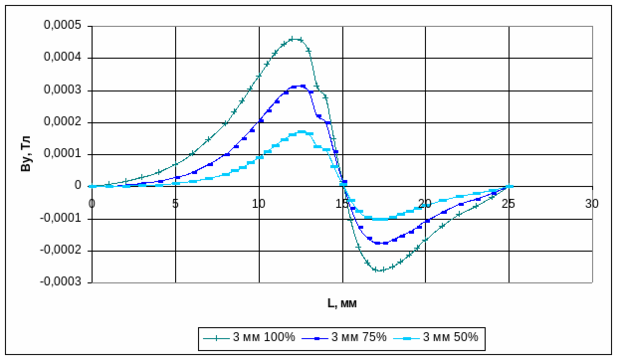

На расстоянии 3 мм от поверхности

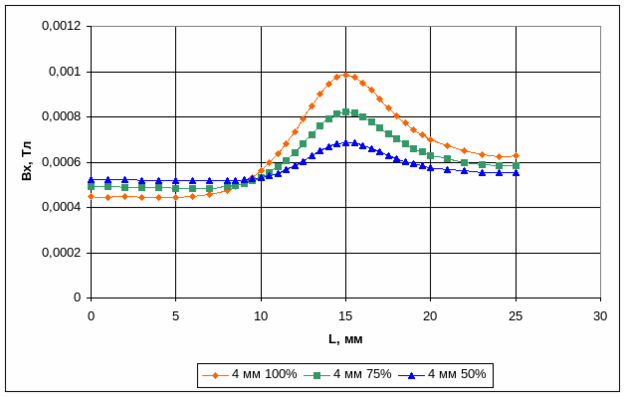

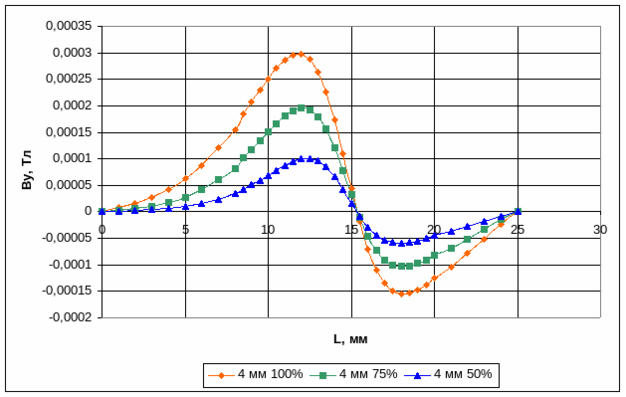

На расстоянии 4 мм от поверхности

Выводы.

1. При исследовании зависимостей сигнала датчика Холла от расстояния вдоль объекта контроля при изменении параметров самого объекта контроля можно сделать следующие наблюдения:

1) при уменьшении угла наклона трещины к поверхности ОК максимальное значение магнитной индукции уменьшается;

2) при уменьшении угла наклона трещины к поверхности ОК происходит смещение максимального значения магнитной индукции вдоль направления перемещения датчика;

3) при удалении датчика Холла от поверхности ОК наблюдается уменьшение полезного сигнала;

4) при увеличении глубины трещины наблюдается увеличение максимального значения магнитной индукции;

5) при увеличении глубины трещины наблюдается смещение минимума магнитной индукции на графике зависимости сигнала датчика от расстояния вдоль поверхности ОК.

2. Как видно из проведенных экспериментов, на чувствительность оказывает большое влияние расстояние от контролируемого объекта до датчика Холла. Поэтому для увеличения чувствительность необходимо располагать датчик как можно ближе к поверхности объекта контроля.
