Московский Энергетический Институт
Технический Университет
Кафедра светотехники
Лабораторная работа №1
«Исследование видимости плоских и рельефных объектов»
Выполнили: Гавришева М.М.
Максимова Е.А.
Федорищев М.А.
Группа: ЭР-04-05
Проверил: Смирнов П.А.
Москва,
2008 год
Цель работы: Исследование зависимостей видимости плоских объектов круглой формы от их углового размера, контраста и яркости фона, а также установление влияния направления падения светового потока на видимость рельефных объектов с диффузным и направленно-рассеяным отражением.
Описание установки:

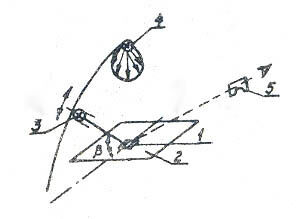

На фоне предметного столика 2 располагается объект наблюдения I, освещенный сверху центральным 4 диффузным светораспределением, или сбоку под разными углами светильником 3 направленного света.
Измерение видимости производится с помощью измерителя 5, который для изменения направления линии зрения, может фиксироваться в разных положениях.
Для плавного изменения яркости фона в центральном осветителе предусмотрена диафрагма.
Плоские диффузно отражающие объекты круглой формы разного углового размера и контраста нанесены на поворотный диск и поочередно могут рассматриваться через вырез в предметном столике. При исследовании видимости рельефных объектов на столик устанавливаются различные тесты.
Предметный столик с образцами и осветители располагаются в корпусе установки. На лицевые поверхности корпуса вынесены измеритель видимости, ручка для регулирования светового потока центрального осветителя, переключатель положения бокового осветителя и ручка для смены образцов на предметном столике.
Питание установки осуществляется через понижающий трансформатор от сетевого напряжения. Напряжение на лампах контролируется вольтметром.
Данные установки:
-
Коэффициенты отражения объектов наблюдения
| 1 | 4 | 7 | 9 | |
| ρ, % | 68 | 37 | 13 | 8 |
-
Угловые размеры объектов наблюдения
| 9 | 12 | 15 | 18 | 20 | |
| α, мин, сек | 34’ | 14’ | 5’ | 2’ | 40’’ |
Экспериментальные данные:
-
Исследование зависимости видимости от контраста объекта круглой формы при заданном значении углового размера и освещенности.
Таблица 1. Измерение угла φ поворота поляроида
| № объекта | Освещенность 5 лк | Освещенность 30 лк | ||||||
| 1 | 2 | 3 | ср | 1 | 2 | 3 | ср | |
| 1 | 18 | 19 | 20 | 19,0 | 19 | 20 | 21 | 20,0 |
| 4 | 26 | 27 | 26 | 26,3 | 35 | 35 | 38 | 36,0 |
| 7 | 38 | 37 | 36 | 37,0 | 42 | 45 | 48 | 45,0 |
| 9 | 38 | 39 | 39 | 38,7 | 39 | 44 | 42 | 41,7 |
| 12 | 38 | 38 | 38 | 38,0 | 46 | 40 | 45 | 43,7 |
| 15 | 38 | 34 | 34 | 35,3 | 36 | 44 | 52 | 44,0 |
| 18 | 18 | 22 | 19 | 19,7 | 29 | 32 | 30 | 30,3 |
| 20 | 0 | 0 | 0 | 0,0 | 18 | 22 | 26 | 22,0 |
-
Определение эквивалентных параметров рельефного объекта.
Таблица 1. Измерение угла φ поворота поляроида (рельефная риска)
| 1 | 2 | 3 | ср | |
| 15º | 44 | 42 | 44 | 43,3 |
| 45º | 44 | 42 | 43 | 43,0 |
| 60º | 51 | 48 | 48 | 49,0 |
| 75º | 30 | 32 | 29 | 30,3 |
