Московский Энергетический Институт

(Технический Университет)

Лабораторная работа №1

Исследование видимости плоских и рельефных объектов

Выполнили: Корнева Т.

Смирнова О.

Мануйлова Л.

Группа: ЭР-04-02

Проверил: Смирнов П.А.

Москва 2005

Цель работы: Исследование зависимостей видимости плоских объектов круглой формы от их углового размера, контраста и яркости фона, а также установление влияния направления падения светового потока на видимость рельефных объектов с диффузным и направленно-рассеяным отражением.

Описание установки

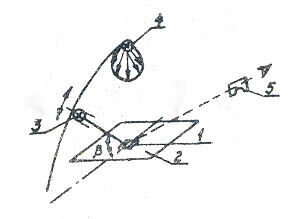

На фоне предметного столика 2 располагается объект наблюдения I, освещенный сверху центральным 4 диффузным светораспределением, или сбоку под разными углами светильником 3 направленного света.

Измерение видимости производится с помощью измерителя 5, который для изменения направления линии зрения, может фиксироваться в разных положениях.

Для плавного изменения яркости фона в центральном осветителе предусмотрена диафрагма.

Плоские диффузно отражающие объекты круглой формы разного углового размера и контраста нанесены на поворотный диск и поочередно могут рассматриваться через вырез в предметном столике. При исследовании видимости рельефных объектов на столик устанавливаются различные тесты.

Предметный столик с образцами и осветители располагаются в корпусе установки. На лицевые поверхности корпуса вынесены измеритель видимости, ручка для регулирования светового потока центрального осветителя, переключатель положения бокового осветителя и ручка для смены образцов на предметном столике.

Питание установки осуществляется через понижающий трансформатор от сетевого напряжения. Напряжение на лампах контролируется вольтметром.

Данные установки

1. Коэффициенты отражения объектов наблюдения

1. Угловые размеры объектов наблюдения

Контраст для объектов с заданными коэффициентами отражения

Экспериментальные данные

1. Исследование зависимости видимости от контраста объекта круглой формы при заданном значении углового размера объекта и освещенности.

Таблица 1. Измерение угла поворота поляроида

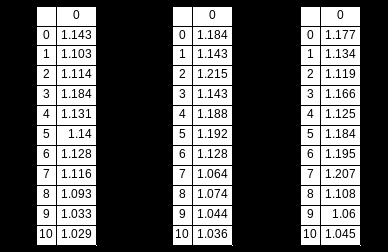

Значения видимости при 3 уровнях освещённости (E1, E2 и Е3):

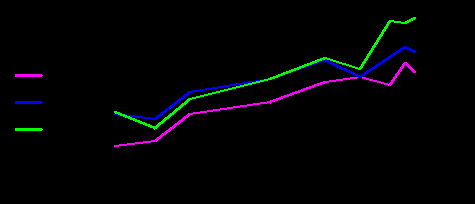

Графики зависимости видимости от контраста при 3 уровнях освещённости по экспериментальным данным.

1. Исследование зависимости видимости от углового размера объекта круглой формы при заданном значении контраста объекта и освещенности.

2. Таблица 2. Измерение угла поворота поляроида

Значения видимости при 3 уровнях освещённости (E1, E2 и Е3):

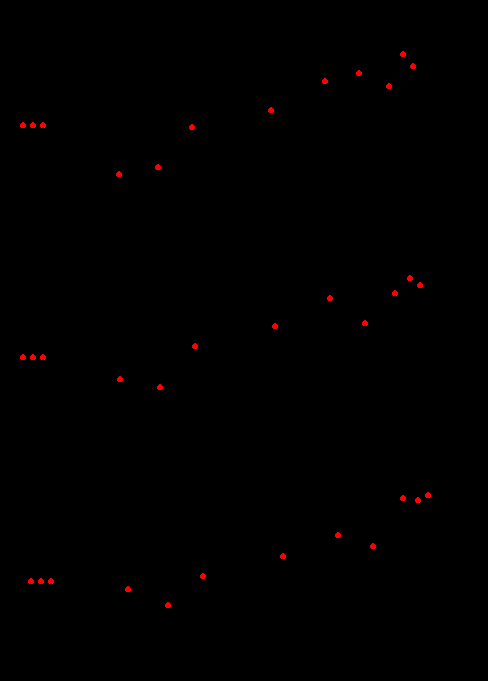

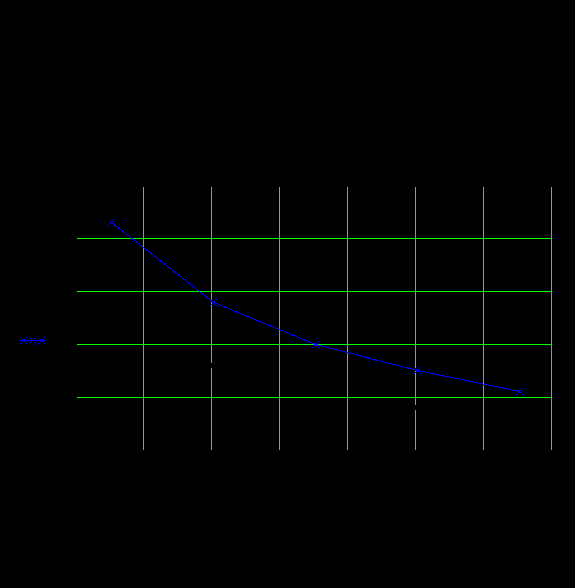

Графики зависимости видимости от углового размера для 3 уровней освещённости по экспериментальным данным

1. Определение эквивалентных параметров рельефного объекта.

Таблица 1. Измерение угла φ поворота поляроида (рельефная риска)
