5
МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
ЛАБОРАТОРНАЯ РАБОТА
ПО КУРСУ
«Осветительные установки»
ИССЛЕДОВАНИЕ ДЕЙСТВУЮЩЕЙ ОСВЕТИТЕЛЬНОЙ УСТАНОВКИ ПОМЕЩЕНИЯ
Выполнили: Гавришева Т.М,.
Бибикова Т.В
Пекшева Е.А.
Группа: ЭР-4-02
Руководитель: Смирнов П.А.
Москва
2005г.
Цель работы.
Целью данной работы является получение практических навыков и изучение методов обследования действующей ОУ помещения путём измерения освещённости в контрольных точках и субъективной оценки условия освещения.
В данной работе производится обследование коридора кафедры.
План помещения (рис 1)
Коридор освещается светильниками типа: ЛПО 2:36 (на рисунке обозначены буквами а-е). Точки измерения освещенности обозначены цифрами. Результаты измерения освещенности при разных вариантах включения ламп приведены в таблицах 1-3.

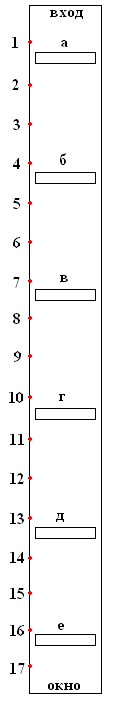

рис 1.План помещения.
Таблица 1. Результаты измерения освещенности в контрольных точках. Все лампы включены (а-е)
| Номер точки | Ег, лк | Ев, лк | Ецс, лк | Ецю, лк | Ецз, лк | Ецв, лк | Ец, лк |
| 1 | 300 | 380 | 600 | 210 | 100 | 120 | 257,5 |
| 2 | 190 | 130 | 310 | 160 | 130 | 70 | 167,5 |
| 4 | 170 | 140 | 240 | 100 | 75 | 65 | 120 |
| 6 | 190 | 120 | 120 | 110 | 120 | 70 | 105 |
| 7 | 140 | 90 | 120 | 56 | 72 | 55 | 75,75 |
| 8 | 190 | 115 | 110 | 70 | 35 | 65 | 70 |
| 9 | 59 | 35 | 90 | 17 | 24 | 23 | 38,5 |
| 10 | 40 | 28 | 40 | 21 | 46 | 19 | 31,5 |
| 11 | 140 | 70 | 34 | 52 | 90 | 50 | 56,5 |
| 12 | 89 | 51 | 80 | 37 | 39 | 32 | 47 |
| 13 | 90 | 55 | 65 | 25 | 10 | 35 | 33,75 |
| 14 | 22 | 17 | 42 | 11 | 3 | 10 | 16,5 |
Таблица 2. Результаты измерения освещенности в контрольных точках. Все лампы выключены (а-е)
| Номер точки | Ег, лк | Ев, лк | Ецс, лк | Ецю, лк | Ецз, лк | Ецв, лк | Ец, лк |
| 2 | 1 | 0,9 | 4,8 | 0,9 | 0,5 | 1,1 | 1,825 |
| 3 | 1,1 | 1,4 | 6,4 | 1 | 0,6 | 1,2 | 2,3 |
| 4 | 1,4 | 1,6 | 8,5 | 1,2 | 0,6 | 1,5 | 2,95 |
| 5 | 2 | 2,1 | 4 | 2,8 | 0,8 | 2,3 | 2,475 |
| 6 | 2,5 | 4 | 18 | 3,2 | 1 | 2,5 | 6,175 |
| 8 | 5 | 6 | 30 | 6 | 1,5 | 6,5 | 11 |
| 10 | 13 | 11 | 53 | 8 | 3 | 7 | 17,75 |
| 12 | 15 | 23 | 80 | 19 | 8 | 13 | 30 |
| 14 | 70 | 55 | 190 | 43 | 15 | 30 | 69,5 |
| 15 | 110 | 80 | 290 | 49 | 32 | 70 | 110,25 |
| 16 | 150 | 87 | 470 | 120 | 66 | 90 | 186,5 |
| 17 | 320 | 300 | 720 | 180 | 46 | 170 | 279 |
Измерения проведены люксметром с насадкой КМ
Таблица 3. Результаты измерения освещенности в контрольных точках. Включены лампы а, б, в, выключены г, д, е.
| Номер точки | Ег, лк | Ев, лк | Ецс, лк | Ецю, лк | Ецз, лк | Ецв, лк | Ец, лк |
| 1 | 14 | 13 | 40 | 11 | 4,3 | 7,6 | 15,725 |
| 4 | 80 | 58 | 80 | 49 | 10 | 20 | 39,75 |
| 6 | 90 | 55 | 90 | 50 | 40 | 24 | 51 |
| 8 | 140 | 80 | 30 | 60 | 100 | 40 | 57,5 |
| 9 | 70 | 50 | 30 | 25 | 80 | 25 | 40 |
| 10 | 30 | 21 | 25 | 18 | 50 | 12 | 26,25 |
| 11 | 60 | 14 | 27 | 11 | 27 | 10 | 18,75 |
| 12 | 13 | 11 | 30 | 10 | 19 | 8 | 16,75 |
| 13 | 13 | 13 | 45 | 10 | 10 | 9 | 18,5 |
| 14 | 15 | 13 | 55 | 12 | 8 | 10 | 21,25 |
| 15 | 26 | 24 | 93 | 20 | 10 | 14 | 34,25 |
| 16 | 30 | 34 | 120 | 30 | 9 | 22 | 45,25 |
| 17 | 100 | 100 | 320 | 80 | 20 | 50 | 117,5 |
| 18 | 300 | 780 | 175 | 55 | 30 | 150 | 102,5 |
Естественный свет Е=1100лк (измерено с насадкой КР)

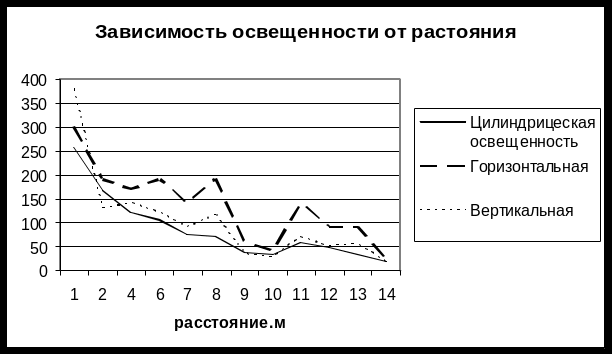

График к таблице 1
График к таблице 3
