Во время отжига протекают одновременно несколько процессов: отжиг радиационных дефектов, диффузия примесей и самодиффузия, ассоциация и диссоциация образованных ранее дефектных комплексов, перевод аморфных участков полупроводника, образовавшихся после ионной имплантации, в монокристаллические. В случае малой дозы имплантированных ионов их электрическая активность возрастает при увеличении температуры отжига (рис. 11.5.12). В области I происходит ликвидация таких точечных дефектов, как дивакансии. При увеличении дозы облучения происходит падение степени замещения узлов кристаллической решетки внедренными ионами, этот эффект обычно называют отрицательным отжигом. Для области II характерны переход атомов кремния из междоузлии и вытеснение ими примесных ионов из кристаллической решетки. При повышении температуры от 700 до 1000°С концентрация активных атомов бора вновь увеличивается (область III).
Лазерный и электронно-лучевой отжиг
Обычный отжиг пластин после ионной имплантации проводится при температуре порядка 1000° С. Как отмечалось, этот процесс приводит не только к восстановлению кристаллической решетки, но и к ряду нежелательных последствий, например снижению времени жизни носителей заряда.
Лазерный отжиг в результате локального высокотемпературного нагрева приповерхностных дефектных областей полностью восстанавливает кристаллическую структуру путем повторного эпитаксиального наращивания. За короткое время действия лазерного нагрева (скорость сканирования лазерного луча, работающего в непрерывном режиме обычно находится в пределах 5—100 мм/с, продолжительность экспонирования при этом составляет 10—100нс) дефектные области, имеющие аморфную структуру, расплавляются, что дает возможность имплантированным ионам при последующей кристаллизации этих областей разместиться в узлах решетки. Следует отметить, что метод позволяет строго контролировать область рекристаллизации пластины и управлять глубиной залегания легирующей примеси с помощью изменения длительности и интенсивности лазерного импульса. Большая скорость лазерного отжига исключает необходимость проведения этого процесса в вакууме или в среде инертного газа. Отжиг при импульсном электронном облучении дефектных областей кремниевой пластины имеет ряд преимуществ по сравнению с лазерным. Электронный пучок позволяет облучать большие площади, его взаимодействие с материалом подложки не зависит от ее оптических свойств, в то же время импульсный электронный пучок позволяет проводить термообработку областей пластины через узкие (до 5 мкм) окна в оксидных пленках.
Таблица 11.5.1 Сравнение технологических процессов обработки пластин лазерным и электронным лучом
Характеристики | Электронный луч | Лазерный луч |
Длительность импульса | 10—200 нс | 10—130нс |
Параметры, влияющие на взаимодействие луча с материалом подложки | Плотность и ориентация подложки, энергия электронов | Длительность и энергия импульса, длина волны температура, кристаллическая структура, степень легирования, способ обработки поверхности |
Управление лучом | Электромагнитное поле | Оптическое |
Диаметр обрабатываемой поверхности | 75 мм | 30 мкм—20 мм |
Макроскопическая однородность | ±5% | Распределение Гаусса в сечении |
Макроскопическая однородность | Улучшается при наложении одного пучка на другой | Дифракционные картины, области с повышенной температурой |
Плотность энергии | 1 Дж/см2 | 1—10 Дж/см2 |
Глубина высокотемпературной обработки | Вследствие проникнове иия электронов вглубь подложки, варьируется энергией электронов | Проплавление до глубины около 1 мкм (ограничение связано с образованием дефектов) |
Среда | Вакуум | Воздух или вакуум |
Ограничения метода | При наличии остаточных зарядов, радиационно наведенной проводимости радиационных дефектов | При наличии колебаний энергии лазерного им пульса, неравномерности-, в нагреве, неровностей поверхности, при невозможности отжига покрытых оксидом поверхностей |
Однако при больших дозах облучения происходит накопление зарядов на ловушках оксидного маскирующего слоя, для их ликвидации необходим низкотемпературный отжиг при T~500°С. Сравнение импульсного лазерного и электронно-лучевого отжигов приведены в табл. 11.5.1.
11.5.4. Влияние технологических факторов
Диффузия имплантированных примесей
Д
иффузия имплантированных примесей в процессе высокотемпературного отжига несколько отличается от диффузии в ненарушенных слоях материала подложки. Большое значение при этом имеют разнообразные дефекты, которые могут играть роль стоков для атомов примеси или, наоборот, ускорять процесс диффузии.

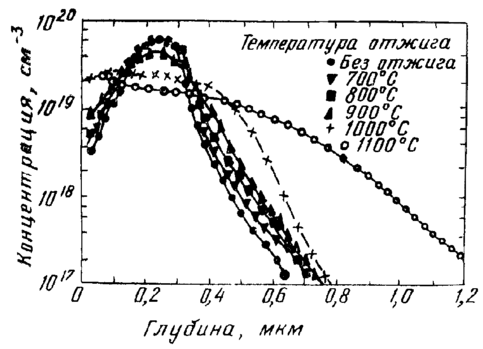

Рис. 11.5.13. Зависимость концентрации атомов бора от температуры изохорного процесса (35 мин) при энергии ионов бора 70кэВ и дозе Д=1015 ион*см-2
Так при температуре 900° С диффузия имплантированного бора в кремнии протекает со скоростью, соответствующей ускоренному коэффициенту диффузии, определенному для монокристаллического кремния. При температурах более 1000° С «размытие» имплантированного слоя описывается в рамках обычной теории диффузии. Отступление от классической теории диффузии происходит в основном в области температур 700—800° С, когда основную роль играет не температура процесса, а наличие сильнодефектных областей. При первоначальном распределении введенных методом ионной имплантации атомов примеси, согласно функции Гаусса, решение уравнения диффузии при граничных условиях, соответствующих случаю ограниченного источника примеси, имеет следующий вид:
(11.5.9)
В качестве примера на рис. 11.5.13 показаны профили распределения имплантированной примеси после отжига, в температурном диапазоне 700-—1100° С.
Рассеяние ионов примеси на атомах мишени приводит к возникновению определенной концентрации примесных атомов под маскирующей пленкой. Если боковая диффузия по степени проникновения атомов примеси под маску имеет сравнимое значение с диффузией в перпендикулярном поверхности пластины направлении, то боковое рассеяние имплантированных ионов значительно меньше глубины их пробегов в прямом направлении. Тем не менее этот эффект необходимо принимать во внимание при конструировании ИС с мелкими р—n-персходами (менее или равными 0,5 мкм).
Технология маскирования при ионной имплантации
Маскирование или защита участков кристаллических пластин от действия ионного пучка при создании элементов ИС производится пленками окиси кремния SiO; или Si3N4, фоторезистами или пленками металлов. Большие дозы имплантации в ряде случаев приводят к изменению физико-химических свойств маскирующих пленок. Так имплантация ионов алюминия в пленку окиси кремния приводит к образованию смешанных оксидов SiO2—Аl2Oз, обладающих повышенной химической стойкостью к действию растворителей по сравнению, с чистой окисью кремния.
Применение фоторезистов ограничивает температуру проведения ионной имплантации (не более 100° С). Фоторезист под действием доз более 1014 ион*см-2 вследствие частичной полимеризации также становится труднорастворимым. Маскирование пленками металлов требует соблюдения особой осторожности, так как при имплантации возможно занесение атомов маски в полупроводниковые слои. В ряде случаев между слоями полупроводника и металлической маскирующей пленки создают тонкий слой диэлектрика, например окиси кремния.
Во всех перечисленных выше случаях к маскирующим пленкам предъявлен ряд одинаковых требований: они должны быть достаточно толстыми для полного торможения бомбардирующих ионов, иметь низкий коэффициент распыления ионным пучком и хорошо растворяться после облучения.
Гетерирование
Гетерированием называется удаление нежелательных примесей и дефектов из области р—n-перехода. Процесс гетерирования состоит в следующем: высвобождение примесей из химических соединений или разложение протяженных дефектов на составные части, диффузия примесей или составных частей дислокаций к зонам захвата (стокам), поглощение примесей или междоузельных атомов стоком. Под стоками понимают области полупроводника, куда попадают примесные или собственные атомы, которые затем перестают влиять на физические свойства этого полупроводника. Сток обычно связан с нарушением кристаллической решетки, например наличием плоскости сшивания двух монокристаллических блоков.
Диффузия фосфора в ряде случаев является эффективным методом гетерирования меди. Атомы меди в кремнии в основном находятся в междоузлиях, забирая электроны у атомов фосфора они переходят в трижды ионизированное состояние Сu3- и образуют пары Р+Сu3-. При больших дозах имплантированных ионов (более 1016 ион*см-2) последующая термообработка приводит к появлению дислокаций и поликристаллических зон с образованием границ, зерен. Например, внедрение в кремниевую пластину ионов инертных газов приводит к формированию при отжиге пузырьков газа, ограниченных кристаллографическими поверхностями. На этих поверхностях происходит эпитаксиальное наращивание новых слоев, таким образом во время отжига формируется поликристаллическая структура. На границах зерен при этом происходит аффективное гетерирование примесей.
11.5.5. Тенденции развития процесса ионной имплантации
Возможность создания мелких переходов является, пожалуй, основным достоинством процесса ионной имплантации. В настоящее время технически осуществимым является сосредоточение легирующих примесей в слое толщиной 20 нм, это значит, что р—n-переход будет заметен на глубине около 40 атомных слоев. Создание мелких переходов требует исключения эффекта каналировапия, полное устранение которого достигается предварительной аморфизацией кремния.
Работа приборов с толщиной области обеднения 20 нм может быть основана на эффекте горячих электронов. При длине свободного пробега электронов 10 нм их продвижение происходит без рассеяния и с большой скоростью, что позволяет существенно раздвинуть частотный предел использования ИС.
При размерах затвора полевых транзисторов 0,1x 0,1 мкм и уровне легирования в области канала 1018 см-3 появляются эффекты статистического легирования. При числе атомных слоев под затвором, равном 40, проявляются флуктуации рабочих режимов транзистора, определяемые отношением N/N и составляющие величину порядка 20%.
В заключение необходимо отметить, что ионная имплантация, обладая рядом преимуществ, будет играть в будущем основную роль в технологии создания ИС.
11.6. ЭПИТАКСИЯ
11.6.1. Основные положения и классификация. Принципы сопряжения решеток
