1. Описание многооперационного станка ИР500МФ4

Многооперационный станок ИР500МФ4 предназначен для сверления, зенкерования, развертывания, растачивания отвер­стий в корпусных деталях, фрезерования по контуру, нарезания резьб метчиками. Помимо автоматической смены инструментов станок имеет автоматическую смену столов-спутников. Емкость магазина — 30 инструментов. Станок имеет трехкоординатную контурно-позиционную систему управления для вертикального перемещения шпинделя перпендикулярно к оси перемещения стола и параллельно оси шпинделя перемещения стойки со шпиндельной бабкой.

1.1. Техническая характеристика станка:

Диаметры растачиваемых отверстий, мм………….. ………………..125

Диаметр сверления в стали средней твердости, мм…………………. 40

Диаметр торцевой фрезы, мм…………………………………………125

Внутренний конус шпинделя (по ГОСТ 15945—70) …………...50; 7/24

Размеры рабочей поверхности стола, мм……………………….500x500

Величины перемещений подвижных узлов, мм:

поперечное подвижного стола………………………………………...800

вертикальное шпиндельной бабки……………………………………500

продольное подвижной стойки………………………………………..500

Частота вращения шпинделя, об/мин …………………………21—3000

Число ступеней частот вращения ………………………………………89

Подача стола, шпиндельной бабки, стойки, мм/мин ……………1—2000

Скорость быстрых перемещений подвижных узлов, мм/мин…До 10 000
Наибольшая сила подач соответственно стола, бабки, стойки, Н

……………………………………………………………..8000, 4000, 8000

Наибольшая масса обрабатываемой детали, кг……………………….700

Габаритные размеры станка, мм………………………....6000x3750x3100

Масса станка, кг………………………………………………………...1125

1.2. Кинематическая схема станка (рис. 1). Схема станка проста благодаря применению регулируемого электро­двигателя постоянного тока для главного движения и регулируе­мых в широких пределах высокомоментных двигателей с посто­янными магнитами для приводов подач без редукторов. Как вид­но из графика частот вращения расширение диапазона регули­рования частоты вращения шпинделя осуществляется с помо­щью двух механических ступеней. Поворот магазина 2 осуще­ствляется от электродвигателя М6 через зубчатую передачу.

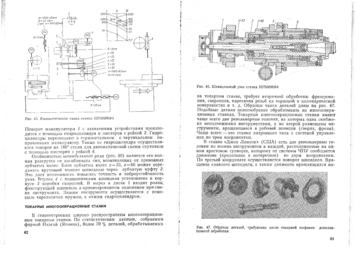

Рис. 1. Кинематическая схема станка ИР500МФ4

Поворот манипулятора 1 с захватными устройствами произво­дится с помощью гидроцилиндра и шестерни с рейкой 3. Гидро­цилиндры перемещают в горизонтальном и вертикальном на­правлениях манипулятор. Также от гидроцилиндра осуществля­ется поворот на 180° стола для автоматической смены спутников с помощью шестерни с рейкой 4.

1.3. Шпиндельный узел станка (рис. 2). Особенностью шпиндельного узла является его пол­ная разгрузка от изгибающих сил, возникающих от приводных зубчатых колес. Блок зубчатых колес z = 33, z = 66 может пере­давать крутящий момент шпинделю через зубчатую муфту 2. Это дает возможность повысить точность и виброустойчивость узла. Втулка 4 с подшипниками шпинделя установлена в кор­пусе 3 коробки скоростей. В вырез в диске 1 входит ролик, фиксирующий шпиндель в ориентированном положении при смене инструмента. Зажим инструмента осуществляется с помо­щью тарельчатых пружин, а отжим гидроцилиндром.

Рис. 2. Шпиндельный узел станка ИР500МФ4

2. Описание промышленного робота РБ241

Промышленный робот РБ241 применяется для автомати­зации погрузочно-разгрузочных работ, обслуживания различного тех­нологического оборудования, межоперационного и меж станочного транспортирования объектов обработки и выполнения других вспомо­гательных операций.

2.1. Техническая характеристика робота.

Грузоподъемность, кг……………………………………………….10

Погрешность позиционирования рабочего органа, мм…………...±1

Число степеней подвижности………………………………………..5

Число манипуляторов / захватов…………………………………..1/2

Способ установки на рабочем месте……………………..Напольный

Скорость линейных перемещений, м/с, по осям:

Z………………………………………………………………………0,5

R………………………………………………………………………...1

Скорость угловых перемещений, град/с……………………………60

Модель устройства управления……………………..РБ241С, РБ241Б

Емкость памяти, кбайт………………………………………………...4

Число каналов связи с внешним оборудованием:

на вход…………………………………………………………………48

на выход………………………………………………………………..32

Способ программирования………………………………….Обучение

Средняя наработка на отказ, ч…………………….……………….210

Потребляемая мощность , кВт……………………………………….4

Габарит, мм…………………………………………….1550х650х2359

Масса, кг…………………………………………………………….540

2.2. Общий вид ПР. Представлен на рис. 3.

Рис. 3. Общий вид ПР РБ241

3. Описание тактового стола

Тактовый стол является одной из разновидностей тележечных грузонесущих конвейеров. Широкое разнообразие их использования обусловило большое число их конструктивных разновидностей. Тактовый стол, используемый в данном РТК, представляет собой горизонтально замкнутый тележечный грузонесущий конвейер с настольным пульсирующим (тактовым) перемещением тележек, предназначенный для подачи заготовок и приема готовых деталей. Разгрузка тележек осуществляется в автоматическом цикле с использованием промышленного робота. На каждой тележке расположена паллета с двумя штырями, позволяющими расположить на ней 2 детали (Рис. 4). Учитывая, что среднее время обработки одной детали составляет приблизительно 8 минут, а количество тележек с паллетами 32, обеспечивается бесперебойная работа РТК в течение около 8 часов.

Рис. 4. Схема расположения деталей на паллетах тактового стола

4. Выбор инструмента

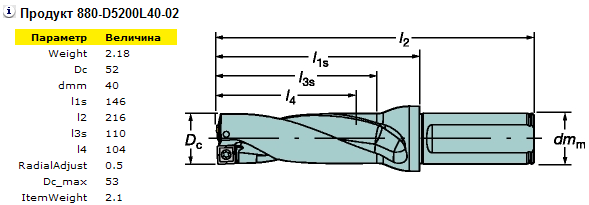

Для сверления отверстия выбираем сверло со сменными пластинами CoroDrill 880 (рис. 5).

Рис. 5. Сверло CoroDrill 880

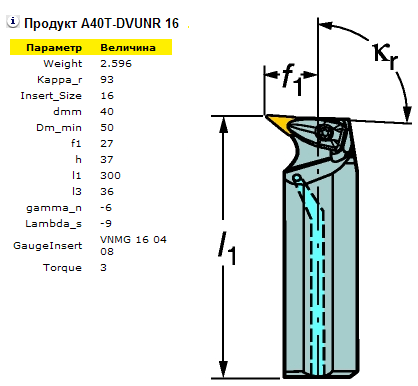

Для растачивания внутренних поверхностей выбираем расточной резец CoroTurn 107 (рис. 6).

Рис. 6. Расточной резец CoroTurn 107

5. Базирование и закрепление заготовки на станке

Для закрепления заготовки на станке используем самоцентрирующиеся тиски при подводе их губок с двух сторон к платформе основания (рис. 7).

Рис. 7. Зажим детали призматическими губками самоцентрирующихся тисков

Для обеспечения автоматического закрепления детали в приспособлении используем специальную головку с регулировкой крутящего момента (рис. 8).

Рис. 8. Головка для вращения винта зажимного приспособления

Головку устанавливаем в одном из гнезд магазина инструментов, например, в гнездо №3.

6.Расчет режимов резания

Многооперационный станок ИР500МФ4

Переход 1. Сверление отверстия Ø52 мм.

L_рх = L_рез + y + L_доп = 65 + 15 + 0 = 80 мм

S_о = 0.35 мм/об

λ = L_рез / L_рх = 65 / 80 = 0.81 > 0.7

T_р = T_м = 150 мин

V_табл = 26 м/мин

V = V_табл ∙ k₁ ∙ k₂ ∙ k₃ = 26 ∙ 1 ∙ 0.85 ∙ 1 = 22 м/мин

n = 1000 ∙ V / (π ∙ d) = 1000 ∙ 22 / (3.14 ∙ 52) = 135 мин^-1

t_м = L_рх / (S_о ∙ n) = 80 / (0.35 ∙ 135) = 1.7 мин = 102 с

P_табл = 1510 кГ

P₀ = P_табл ∙ k_P = 1510 ∙ 1 = 1510 кГ

N_табл = 17.2 кВт

N_табл = N_табл ∙ k_N ∙ (n / 1000) = 17.2 ∙ 1 ∙ (135 / 1000) = 2.3 кВт

М_кш = N_табл ∙ k_N =17.2 кгс·м

Переход 2. Растачивание до Ø80 мм.

L_рх = L_рез + y + L_доп = 52 + 1 + 0 = 53 мм

S_о = 0.15 мм/об

λ = L_рез / L_рх = 52 / 53 = 0.98 > 0.7

T_р = T_м = 100 мин

V_табл = 160 м/мин

V = V_табл ∙ k₁ ∙ k₂ ∙ k₃ = 160 ∙ 0.9 ∙ 1.25 ∙ 0.85 = 153 м/мин

n = 1000 ∙ V / (π ∙ d) = 1000 ∙ 153 / (3.14 ∙ 80) = 609 мин^-1

t_м = L_рх ∙ 4/ (S_о ∙ n) = 53 ∙ 4 / (0.15 ∙ 609) = 2.3 мин = 138 с

Переход 3. Растачивание до Ø56 мм.

L_рх = L_рез + y + L_доп = 30 + 1 + 0 = 31 мм

S_о = 0.15 мм/об

λ = L_рез / L_рх = 30 / 31 = 0.97 > 0.7

T_р = T_м = 100 мин

V_табл = 160 м/мин

V = V_табл ∙ k₁ ∙ k₂ ∙ k₃ = 160 ∙ 0.9 ∙ 1.25 ∙ 0.85 = 153 м/мин

n = 1000 ∙ V / (π ∙ d) = 1000 ∙ 153 / (3.14 ∙ 56) = 870 мин^-1

t_м = L_рх ∙ 4/ (S_о ∙ n) = 31 ∙ 13 / (0.15 ∙ 870) = 3.1 мин = 186 с

Переход 4. Растачивание до Ø65 мм.

L_рх = L_рез + y + L_доп = 20 + 1 + 0 = 21 мм

S_о = 0.15 мм/об

λ = L_рез / L_рх = 20 / 21 = 0.95 > 0.7

T_р = T_м = 100 мин

V_табл = 160 м/мин

V = V_табл ∙ k₁ ∙ k₂ ∙ k₃ = 160 ∙ 0.9 ∙ 1.25 ∙ 0.85 = 153 м/мин

n = 1000 ∙ V / (π ∙ d) = 1000 ∙ 153 / (3.14 ∙ 65) = 750 мин^-1

t_м = L_рх ∙ 5/ (S_о ∙ n) = 21 ∙ 5 / (0.15 ∙ 750) = 0.93 мин = 56 с

7.Расчет схвата руки робота

Механизм зажима/разжима схвата робота работает от пневмоцилиндра. Необходимо рассчитать силу и давление, которое необходимо создать в пневмосистеме для того, чтобы деталь (заготовка) не выпала из схвата.

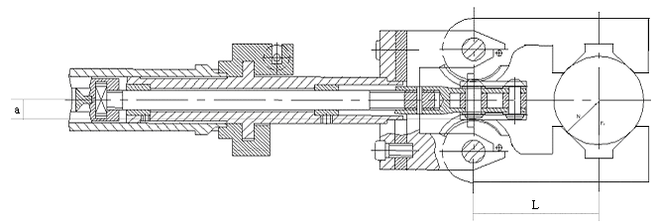

Рис. 9. Расчетная схема схвата

Исходные данные:

Масса заготовки m_заг ≈ 9 кг

Плечи сил: a = 0.03 м, L = 0.09 м

Поверхности трения: сталь – сталь

Коэффициент трения схвата робота о заготовку: f = 0.15

Расчет зажимной силы:

1. Удержание заготовки в схвате робота обеспечивается силой зажима, следствием действия которой является сила трения:

2. Сила зажима заготовки:

3. Усилие, необходимое для удержания заготовки в схвате:

Расчет пневмоцилиндра:

1.

Dпоршня , мм	dштока , мм
50	18
63	20
80	25
100	25
125	32

Выберем из таблицы D = 0.063 м, d = 0.02 м.
