2. Площади левой части S1 и правой части S2 гидроцилиндра:
3. Примем давление в левой части пневмоцилиндра P1 = 5 Атм, а в правой части P2 = 1 Атм.
4. Баланс сил определяется соотношением:
,
где k = 0.9 – эмпирический коэффициент, учитывающий потери на трение поршня о стенки пневмоцилиндра.
Усилие цилиндра Fн = 1120 Н, что больше силы удержания заготовки в схвате F = 882 Н, следовательно, выбранные из таблицы значения диаметров поршня и штока считаются правильно выбранными.
8.Расчет шпинделя на прочность и жесткость

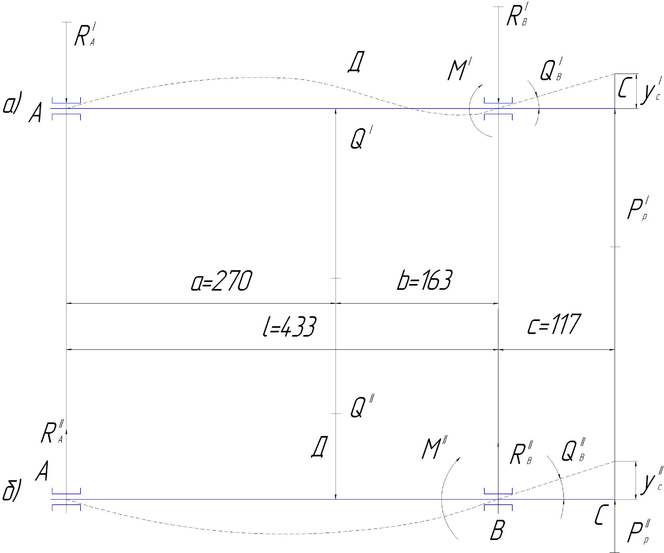

Расчетная схема шпинделя:
а) в горизонтальной плоскости
б) в вертикальной плоскости
Исходные данные:
Расчетный крутящий момент – Мкш = 17.2 кгс·м
Сила резания – Pz =1510 кгс, Py =0.5 · Pz = 755 кгс,
кгс
Окружное усилие –
кгс
Радиальное усилие –
кгс
Суммарное усилие –
кгс
Перемещение шпинделя на конце и угол поворота его сечения в передней опоре:
мм
рад
После суммирования деформаций в двух плоскостях получим:
мм,
рад
Полученные значения удовлетворяют принятым нормативам:
max
мм
max
рад
| Курсовой проект | Лист | |||||
| 16 16- 16 - | ||||||
| Изм. | Лист | № докум. | Подп. | Дата |
