АРВ — автоматический регулятор возбуждения; СП — схема пуска;
СЗП — схема защиты пускового сопротивления;
ФИУ — фазоимпульсное устройство; УУ — устройство управления;
БП — блок питания; СЗК — схема защиты от коротких замыканий;
СОТР — схема ограничения тока ротора; ДТР — датчик тока ротора;
СУ — схема установок угла регулирования; К — герконное реле
Функции управления и регулирования в ТВУ осуществляет электронная система управления, в комплект которой входит ряд блоков, показанных на рисунке.
В табл. 10.10 даны номинальные данные тиристорных возбудительных устройств серии ТВУ для синхронных двигателей.
Таблица 10.10. Номинальные данные тиристорных возбудительных устройств
Тип | Номинальные данные ТВУ | ||||
ТВУ-46-320 | 320 | 46 | 14,7 | 80 | 0,385 |
ТВУ-65-320 | 320 | 65 | 20,8 | 115 | 0,51 |
ТВУ-80-320 | 320 | 80 | 25,6 | 140 | 0,64 |
ТВУ-105-320 | 320 | 105 | 33,6 | 185 | 0,8 |
ТВУ-137-320 | 320 | 137 | 43,8 | 240 | 1,02 |
ТВУ-166-320 | 320 | 166 | 52 | 290 | 1,44 |
ТВУ-195-320 | 320 | 195 | 62 | 340 | 1,44 |
ТВУ-217-320 | 320 | 247 | 79 | 435 | 1,6 |
Кроме того, для синхронных машин 13-го и 14-го габаритов разработаны ТВУ с питанием от дополнительной обмотки статора. Выпрямленное напряжение этих устройств 25…36 B при токе 140…170 А.
Иногда для возбуждения синхронных машин применяют бесконтактные системы. В этом случае к обмотке возбуждения непосредственно (без контактных колец) подводят выпрямленное напряжение от машины переменного тока небольшой мощности (синхронной или асинхронной), якорь которой располагается на одном валу с синхронной машиной. Выпрямители закрепляют на роторе, и они вращаются вместе с ним.
При проектировании обмоток возбуждения для улучшения теплоотдачи и заполнения катушки медью стремятся увеличить сечение проводников обмотки и уменьшить число ее витков при соответствующем увеличении тока возбуждения.
В связи с этим напряжение для питания обмотки возбуждения выбирается низким и в некоторых случаях нестандартным. В качестве предварительных значений можно наметить следующую шкалу напряжений: 25, 35, 45, 65, 80, 100, 115, 160, 200, 230 B, которая, однако, не является строго обязательной, и в зависимости от конкретной схемы возбуждения напряжения могут иметь иные значения. Меньшие значения напряжения выбирают для машин небольшой мощности. Учитывая переходное падение напряжения в контакте между щеткой и кольцом, напряжение на обмотке возбуждения
следует принимать на 1—2 B меньшим, чем напряжение ТВУ.
Обмотки возбуждения выполняют однорядными (рис. 10.31) и многорядными (рис. 10.32). Многорядные катушки в сечении имеют скошенную форму.

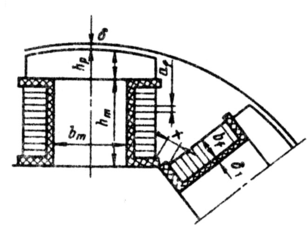

Рис. 10.31. Однорядные обмотки возбуждения
синхронных машин
Рис. 10.32. Многорядные обмотки возбуждения
Для синхронных машин мощностью от сотен киловатт и выше, как правило, применяют однорядные обмотки, которые выполняют из полосовой неизолированной меди сечением больше 30 мм2, намотанной на ребро. Однорядные обмотки более надежны и вследствие лучшего охлаждения допускают большие плотности тока, чем многорядные. Многорядные обмотки применяют для машин небольшой мощности.
Изоляция катушек однорядных обмоток возбуждения для машин мощностью свыше 100 кВт дана в табл. 10.11 в соответствии с рис. 10.33. В табл. 10.12 и на рис. 10.34 представлена изоляция многорядных обмоток для машин мощностью менее 100 кВт.
Рис. 10.33. Изоляция катушки однорядной
обмотки возбуждения

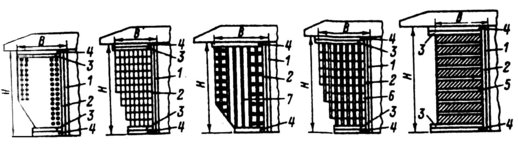

Рис. 10. 34. Изоляция многорядных катушек обмотки возбуждения
При расчете обмотки возбуждения ее МДС для запаса увеличивается на 10… 20% по сравнению со значением, полученным из векторной диаграммы для номинального режима:
Сечение проводника обмотки возбуждения , м2, предварительно определяют по формуле
где - удельное сопротивление меди при рабочей температуре обмотки, Ом·м; для однослойной обмотки из неизолированной меди и изоляции класса нагревостойкости B
=1/39·106 Ом·м, для многослойных обмоток при изоляции класса нагревостойкости B
= 1/40 ·106 Ом·м;
— напряжение на обмотке возбуждения, B;
— средняя длина витка обмотки возбуждения, м.
Таблица 10.11. Изоляция катушек ротора явнополюсных синхронных машин
мощностью свыше 100 кВт
Позиция на рис. 10.33 | Материал | Число слоев | Общая толщина, мм | Примечание | |
Наименование | Толщина, мм | ||||
1 | Медь полосовая | — | — | — | — |
2 | Бумага асбестовая электроизоляционная | 0,2 | 2 | 0,4 | Для классов нагревостойкости А, Е, В применяется лакировка глифталебакелитовым лаком, для классов F и H — лаком на кремнийорганической основе |
3 | Миканит формовочный (или микафолий, или стекломикафолий) | 0,5 (0,2) | 3 | 1,5 (1,6) | Для обмоток в тропическом и химически стойком исполнениях применять только стекломикафолий или формовочный миканит |
4,6 | Миканит прокладочный | 0,5 | 1 | 0,5 | Промежутки между шайбами и сердечником заполняются электроизоляционной замазкой |
5 | Стеклотекстолит | 5 | 1 | 5 | Для класса нагревостойкости А нормального исполнения вместо стеклотекстолита применяют гетинакс |
7 | « | 8 | 1 | 8 |
Таблица 10.12. Изоляция катушек ротора явнополюсных синхронных машин мощностью до 100 кВт
Позиция на рис. 10.34 | Классы нагревостойкости А и В нормального исполнения | Классы нагревостойкости А и В усиленного влагостойкого исполнения | Классы нагревостойкости F и H всех исполнений и класс нагревостойкости B химически стойкого и тропического исполнений | ||||||
Наименование материала | Толщина, мм | Число слоев | Наименование материала | Толщина, мм | Число слоев | Наименование материала | Толщина, мм | Число слоев | |
1 | Слюдинотофолий | 0,12 | 16 | Микафолий (или формовочный миканит) | 0,2 (0,5) | 8 (3) | Стекломикафолий (или миканит формовочный) | 0,2 (0,5) | 8 (2) |
2 | Бумага телефонная лакированная | 0,07 | 3 | Бумага телефонная лакированная | 0,07 | 3 | Лента стеклянная | 0,1 | 1 слой встык |
3 | Миканит прокладочный | 0,5 | 1 | Миканит прокладочный | 0,5 | 1 | Миканит прокладочный | 0,5 | 1 |
4 | Гетинакс | 3—5 | 1 | Гетинакс | 3—5 | 1 | Стеклотекстолит | 3—5 | 1 |
5 | Бумага асбестовая, дополнительно лакированная | 0,3 | 1 между витками | Бумага асбестовая, дополнительно лакированная | 0,3 | 1 между витками | Бумага асбестовая, дополнительно лакированная | 0,3 | 1 слой между витками |
6 | Слюдинит гибкий | 0,2 | 1 | Миканит гибкий | 0,2 | 1 между слоями | Стекломиканит гибкий | 0,22 | 1 слой между слоями |
7 | Бумага конденсаторная | 0,03 | 1 | Стеклянная ткань | 0,025 | То же | Стеклянная ткань | 0,025 | То же |
Примечание. Материалы (миканиты, стекломикафолий, стеклотекстолит) должны иметь связующие, соответствующие выбранному классу изоляции.
