Приложение 2. Кривые намагничивания1
для зубцовых зон с учетом ответвления
потока в пазы
— расчетная индукция в зубцах, Тл;
— коэффициент, определяющий отношение площадей поперечных сечений паза и зубца на высоте
.

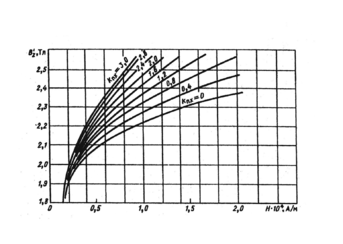

Рис. П2.1. Кривые намагничивания стали марки 2013
(к определению магнитного напряжения зубцовых зон асинхронных двигателей)
1 См. приложение 1

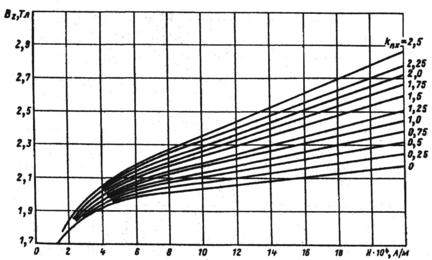

Рис. П2.2 Кривые намагничивания стали марок 2211, 2312, 2411
(к определению магнитного напряжения зубцовых зон асинхронных двигателей)

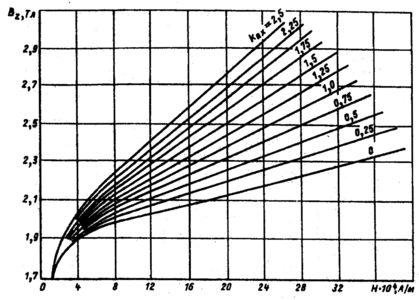

Рис. П2.3. Кривые намагничивания стали марки 2013
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)

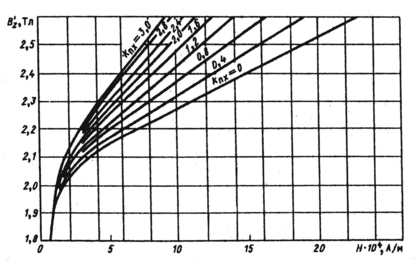

Рис. П2.4. Кривые намагничивания стали марок 2211, 2312, 2411
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)

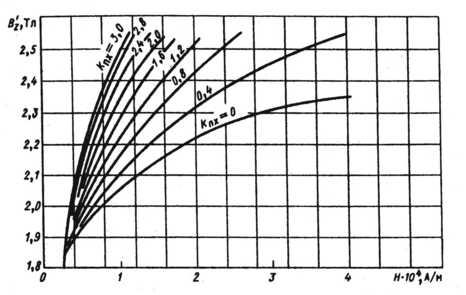

Рис. П2.5. Кривые намагничивания стали марок 1211, 1212, 1311
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)

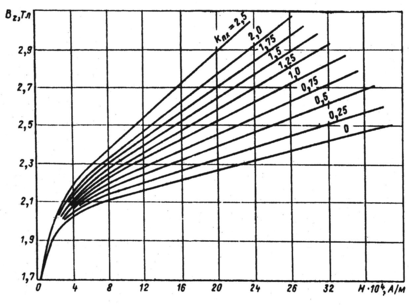

Рис. П2.6. Кривые намагничивания стали марки 1411
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)

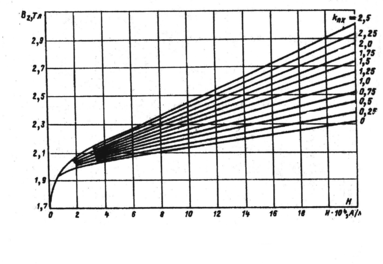

Рис. П2.7. Кривые намагничивания стали марок 1511, 1512, 1513
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)

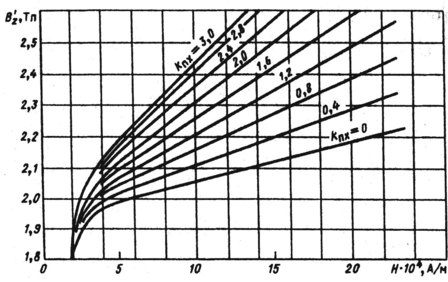

Рис. П2.8. Кривые намагничивания стали марки 3413
(к определению магнитного напряжения зубцовых зон машин постоянного тока и синхронных)
Приложение 3. Обмоточные провода.
Ленты и шины
Таблица П3.1. Диаметр и площади поперечного сечения круглых медных
эмалированных проводов марок ПЭТВ и ПЭТ-155
Номинальный диаметр неизолированного провода, мм2 | Среднее значение диаметра изолированного провода, мм | Площадь поперечного сечения неизолированного провода, мм2 |
0,08 | 0,1 | 0,00502 |
0,09 | 0,11 | 0,00636 |
0,1 | 0,122 | 0,00785 |
0,112 | 0,134 | 0,00985 |
0,125 | 0,147 | 0,01227 |
(0,132) | 0,154 | 0,01368 |
0,14 | 0,162 | 0,01539 |
0,15 | 0,18 | 0,01767 |
0,16 | 0,19 | 0,0201 |
0,17 | 0,2 | 0,0227 |
0,18 | 0,21 | 0,0255 |
(0,19) | 0,22 | 0,0284 |
0,2 | 0,23 | 0,0314 |
(0,212) | 0,242 | 0,0353 |
0,224 | 0,259 | 0,0394 |
(0,236) | 0,271 | 0,0437 |
0,25 | 0,285 | 0,0491 |
(0,265) | 0,3 | 0,0552 |
0,28 | 0,315 | 0,0616 |
(0,3) | 0,335 | 0,0707 |
0,315 | 0,35 | 0,0779 |
0,335 | 0,37 | 0,0881 |
0,355 | 0,395 | 0,099 |
0,375 | 0,415 | 0,1104 |
0,4 | 0,44 | 0,1257 |
0,425 | 0,565 | 0,1419 |
0,45 | 0,49 | 0,159 |
(0,475) | 0,515 | 0,1772 |
0,5 | 0,545 | 0,1963 |
(0,53) | 0,585 | 0,221 |
0,56 | 0,615 | 0,246 |
0,6 | 0,655 | 0,283 |
0,63 | 0,69 | 0,312 |
(0,67) | 0,73 | 0,353 |
0,71 | 0,77 | 0,396 |
0,75 | 0,815 | 0,442 |
0,8 | 0,865 | 0,503 |
0,85 | 0,915 | 0,567 |
0,9 | 0,965 | 0,636 |
0,95 | 1,015 | 0,709 |
1 | 1,08 | 0,785 |
1,06 | 1,14 | 0,883 |
1,12 | 1,2 | 0,985 |
1,18 | 1,26 | 1,094 |
1,25 | 1,33 | 1,227 |
1,32 | 1,405 | 1,368 |
1,40 | 1,485 | 1,539 |
1,5 | 1,585 | 1,767 |
1,6 | 1,685 | 2,011 |
1,7 | 1,785 | 2,27 |
1,8 | 1,895 | 2,54 |
1,9 | 1,995 | 2,83 |
2 | 2,095 | 3,14 |
2,12 | 2,22 | 3,53 |
2,24 | 2,34 | 3,94 |
2,36 | 2,46 | 4,36 |
2,5 | 2,6 | 4,91 |
Таблица П3.2. Размеры и площадь поперечного сечения прямоугольной проволоки
0,8 | 0,85 | 0,9 | 0,95 | 1 | 1,06 | 1,12 | 1,18 | 1,25 | 1,32 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 2 | 2,12 | |
Расчетное сечение проволоки, мм2 | ||||||||||||||||||
2 | 1,463 | 1,545 | 1,626 | 1,706 | 1,785 | 1,905 | 2,025 | 2,145 | 2,285 | 2,425 | 2,585 | — | — | — | — | — | — | — |
2,12 | 1,559 | — | 1,734 | — | 1,905 | — | 2,16 | — | 2,435 | — | 2,753 | — | — | — | — | — | — | — |
2,24 | 1,655 | 1,749 | 1,842 | 1,934 | 2,025 | 2,16 | 1,294 | 2,429 | 2,585 | 2,742 | 2,921 | 3,145 | 3,369 | — | — | — | — | — |
2,36 | 1,751 | — | 1,95 | — | 2,145 | — | 2,429 | — | 2,735 | — | 3,089 | — | 3,561 | — | — | — | — | — |
2,5 | 1,863 | 1,97 | 2,076 | 2,181 | 2,285 | 2,435 | 2,585 | 2,736 | 2,91 | 3,085 | 3,285 | 3,535 | 3,785 | 3,887 | 4,137 | — | — | — |
2,65 | 1,983 | — | 2,211 | — | 2,435 | — | 2,753 | — | 3,098 | — | 3,495 | — | 4,025 | — | 4,407 | — | — | — |
2,8 | 2,103 | 2,225 | 2,346 | 2,466 | 2,585 | 2,753 | 2,921 | 3,089 | 3,285 | 3,481 | 3,705 | 3,985 | 4,265 | 4,397 | 4,677 | 4,957 | 5,237 | — |
3 | 2,263 | — | 2,526 | — | 2,785 | — | 3,145 | — | 3,535 | — | 3,985 | — | 4,585 | — | 5,038 | — | 5,638 | — |
3,15 | 2,383 | 2,522 | 2,661 | 2,799 | 2,935 | 3,124 | 3,313 | 3,502 | 3,723 | 3,943 | 4,195 | 4,51 | 4,825 | 4,992 | 5,307 | 5,622 | 5,937 | 6,315 |
3,35 | 2,543 | — | 2,841 | — | 3,135 | — | 3,537 | — | 3,973 | — | 4,475 | — | 5,145 | — | 5,667 | — | 6,337 | — |
3,55 | 2,703 | 2,862 | 3,021 | 3,179 | 3,335 | 3,548 | 3,761 | 3,974 | 4,223 | 4,471 | 4,755 | 5,11 | 5,465 | 5,672 | 6,027 | 6,382 | 6,737 | 7,163 |
3,75 | 2,863 | — | 3,201 | — | 3,535 | — | 3,985 | — | 4,473 | — | 5,035 | — | 5,785 | — | 6,387 | — | 7,137 | — |
4 | 3,063 | 3,245 | 3,426 | 3,606 | 3,785 | 4,025 | 4,265 | 4,505 | 4,785 | 5,065 | 5,385 | 5,785 | 6,185 | 6,437 | 6,837 | 7,237 | 7,637 | 8,117 |
4,25 | 3,263 | — | 3,551 | — | 4,035 | — | 4,545 | — | 5,098 | — | 5,735 | — | 6,585 | — | 7,287 | — | 8,137 | — |
4,5 | 3,463 | 3,67 | 3,876 | 4,081 | 4,285 | 4,555 | 4,825 | 5,095 | 5,41 | 5,725 | 6,085 | 6,535 | 6,985 | 7,287 | 7,737 | 8,187 | 8,637 | 9,177 |
4,75 | 3,663 | — | 4,101 | — | 4,535 | — | 5,105 | — | 5,723 | — | 6,435 | — | 7,385 | — | 8,188 | — | 9,137 | — |
5 | 3,863 | 4,095 | 4,326 | 4,556 | 4,785 | 5,085 | 5,385 | 5,685 | 6,035 | 6,385 | 6,785 | 7,285 | 7,785 | 8,137 | 8,637 | 9,137 | 9,637 | 10,24 |
5,3 | 4,103 | — | 4,596 | — | 5,085 | — | 5,721 | — | 6,41 | — | 7,205 | — | 8,265 | — | 9,177 | — | 10,24 | — |
5,6 | 4,343 | 4,605 | 4,866 | 5,126 | 5,385 | 5,721 | 6,057 | 6,393 | 6,785 | 8,101 | 7,625 | 8,185 | 8,745 | 9,157 | 9,717 | 10,28 | 10,84 | 11,51 |
6 | 4,663 | — | 5,226 | — | 5,785 | — | 6,505 | — | 7,285 | — | 8,185 | — | 9,385 | — | 10,44 | — | 11,64 | — |
6,3 | 4,90 | 5,2 | 5,496 | 5,791 | 6,085 | 6,463 | 6,841 | 7,219 | 7,66 | 9,101 | 8,605 | 9,235 | 9,865 | 10,35 | 10,98 | 11,61 | 12,24 | 12,99 |
6,7 | — | — | 5,856 | — | 6,485 | — | 7,289 | — | 8,16 | — | 9,165 | — | 10,51 | — | 11,7 | — | 13,04 | — |
7,1 | — | — | 6,216 | 6,551 | 6,885 | 7,311 | 7,737 | 8,163 | 8,66 | 9,157 | 9,725 | 10,44 | 11,15 | 11,71 | 12,42 | 13,13 | 13,84 | 14,69 |
7,5 | — | — | — | — | 7,285 | — | 8,185 | — | 9,16 | — | 10,29 | — | 11,79 | — | 13,14 | — | 14,64 | — |
8 | — | — | — | — | 7,785 | 8,265 | 8,745 | 9,225 | 9,785 | 10,35 | 10,99 | 11,79 | 12,59 | 13,24 | 14,04 | 14,84 | 15,64 | 16,6 |
8,5 | — | — | — | — | — | — | 9,305 | — | 10,41 | — | 11,69 | — | 13,39 | — | 14,94 | — | 16,64 | — |
9 | — | — | — | — | — | — | 9,865 | 10,41 | 11,04 | 11,67 | 12,39 | 13,29 | 14,19 | 14,94 | 15,84 | 16,74 | 17,64 | 18,72 |
9,5 | — | — | — | — | — | — | — | — | 11,66 | — | 13,09 | — | 14,99 | — | 16,74 | — | 18,64 | — |
10 | — | — | — | — | — | — | — | — | 12,29 | 12,99 | 13,79 | 14,79 | 15,79 | 16,64 | 17,64 | 18,64 | 19,64 | 20,84 |
10,6 | — | — | — | — | — | — | — | — | — | — | 14,63 | — | 16,75 | — | 18,72 | — | 20,84 | — |
11,2 | — | — | — | — | — | — | — | — | — | — | 15,47 | 16,59 | 17,71 | 18,68 | 19,8 | 20,92 | 22,04 | 23,38 |
11,8 | — | — | — | — | — | — | — | — | — | — | — | — | 18,67 | — | 20,88 | — | 23,24 | — |
12,5 | — | — | — | — | — | — | — | — | — | — | — | — | 19,79 | 20,89 | 22,14 | 23,39 | 24,64 | 26,14 |
Продолжение табл. П3.2
2,24 | 2,36 | 2,5 | 2,65 | 2,8 | 3 | 3,15 | 3,35 | 3,55 | 3,75 | 4 | 4,25 | 4,5 | 4,75 | 5 | 5,3 | 5,6 | |
Расчетное сечение проволоки, мм2 | |||||||||||||||||
2 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,24 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,36 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,65 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
2,8 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
3,15 | 6,693 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
3,35 | 7,141 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
3,55 | 7,589 | 7,829 | 8,326 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
3,75 | 8,037 | — | 8,826 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
4 | 8,897 | 8,891 | 9,451 | 10,65 | 10,85 | — | — | — | — | — | — | — | — | — | — | — | — |
4,25 | 9,157 | — | 10,08 | — | 11,35 | — | — | — | — | — | — | — | — | — | — | — | — |
4,5 | 9,717 | 10,07 | 10,7 | 11,38 | 12,05 | 12,95 | 13,63 | — | — | — | — | — | — | — | — | — | — |
4,75 | 10,28 | — | 11,33 | — | 12,75 | — | 14,41 | — | — | — | — | — | — | — | — | — | — |
5 | 10,84 | 11,25 | 11,95 | 12,7 | 13,45 | 14,45 | 15,2 | 16,2 | 17,2 | — | — | — | — | — | — | — | — |
5,3 | 11,51 | — | 12,7 | — | 14,29 | — | 16,15 | — | 18,27 | — | — | — | — | — | — | — | — |
5,6 | 12,18 | 12,67 | 13,45 | 14,29 | 15,13 | 16,25 | 17,09 | 18,21 | 19,33 | 20,14 | 21,54 | — | — | — | — | — | — |
6 | 13,08 | — | 14,45 | — | 16,25 | — | 18,35 | — | 20,75 | — | 23,14 | — | — | — | — | — | — |
6,3 | 13,75 | 14,32 | 15,2 | 16,15 | 17,09 | 18,35 | 19,3 | 20,56 | 21,82 | 22,77 | 24,34 | 25,92 | 27,49 | — | — | — | — |
6,7 | 14,65 | — | 16,2 | — | 18,21 | — | 20,56 | — | 23,24 | — | 25,94 | — | 29,29 | — | — | — | — |
7,1 | 15,54 | 16,21 | 17,2 | 18,27 | 19,33 | 20,75 | 21,82 | 23,24 | 24,66 | 25,77 | 27,54 | 29,32 | 31,09 | 32,87 | 34,64 | — | — |
7,5 | 16,44 | — | 18,2 | — | 20,45 | — | 23,08 | — | 26,08 | — | 29,14 | — | 32,89 | — | 36,64 | — | — |
8 | 17,56 | 18,33 | 19,45 | 20,65 | 21,85 | 23,45 | 24,65 | 26,25 | 27,85 | 29,14 | 31,14 | 33,14 | 35,14 | 37,14 | 39,24 | 41,54 | 43,94 |
8,5 | 18,68 | — | 20,7 | — | 23,25 | — | 26,23 | — | 29,63 | — | 33,14 | — | 37,39 | — | 41,64 | — | 46,74 |
9 | 19,8 | 20,69 | 21,95 | 23,3 | 24,65 | 26,54 | 27,8 | 29,6 | 31,4 | 32,89 | 35,14 | 37,39 | 39,64 | 41,89 | 44,14 | 46,84 | 49,54 |
9,5 | 20,92 | — | 23,2 | — | 26,05 | — | 29,38 | — | 33,18 | — | 37,14 | — | 41,89 | — | 46,64 | — | 52,34 |
10 | 22,04 | 23,05 | 25,45 | 25,95 | 27,45 | 29,45 | 30,95 | 32,95 | 34,95 | 36,64 | 39,14 | 41,64 | 44,14 | 46,64 | 49,14 | 52,14 | 55,14 |
10,6 | 23,38 | — | 25,95 | — | 29,13 | — | 32,84 | — | 37,08 | — | 41,54 | — | 46,84 | — | 52,14 | — | 58,5 |
11,2 | 24,73 | 25,88 | 27,45 | 29,13 | 30,81 | 33,05 | 34,73 | 36,97 | 39,21 | 41,14 | 43,94 | 46,79 | 49,54 | 52,34 | 55,14 | 58,5 | 61,86 |
11,8 | 26,07 | — | 28,95 | — | 32,49 | — | 36,62 | — | 41,24 | — | 46,34 | — | 52,24 | — | 52,14 | — | 65,22 |
12,5 | 27,64 | 24,95 | 30,7 | 32,58 | 34,45 | 36,95 | 38,83 | 41,33 | 43,83 | 46,02 | 49,14 | 52,27 | 55,39 | 58,52 | 61,64 | 65,39 | 69,14 |
Продолжение табл. П3.2
3,28 | 3,35 | 3,53 | 3,55 | 3,75 | 3,8 | 4 | 4,1 | 4,25 | 4,4 | 4,5 | 4,7 | 4,75 | |
Расчетное сечение проволоки, мм2 | |||||||||||||
10,8 | — | — | — | — | — | — | — | — | — | — | — | — | — |
11,2 | — | 36,97 | — | 39,21 | 41,14 | — | 43,94 | — | 46,74 | — | 49,54 | — | 52,34 |
11,6 | — | — | — | — | — | — | — | — | — | — | — | — | — |
11,8 | — | — | — | 41,34 | — | — | 46,34 | — | — | — | 52,24 | — | — |
12,5 | — | 41,35 | — | 43,83 | 46,02 | — | 49,14 | — | 52,27 | — | 55,39 | — | 58,52 |
13,2 | — | — | — | 46,31 | — | — | 51,94 | — | — | — | 58,54 | — | — |
13,5 | — | — | — | — | — | — | — | — | — | — | — | — | — |
14 | — | 46,35 | — | 49,15 | 51,95 | — | 55,14 | — | 58,64 | — | 62,14 | — | 66,64 |
14,5 | — | — | — | — | — | — | — | — | — | — | — | — | — |
15 | — | — | — | 52,7 | — | — | 59,14 | — | — | — | 66,64 | — | — |
15,6 | — | — | — | — | — | — | — | — | — | — | — | — | — |
16 | — | 53,05 | — | 56,25 | 59,14 | — | 63,14 | — | 67,14 | — | 71,14 | — | 75,14 |
16,8 | 54,62 | — | 58,82 | — | — | 63,36 | — | 68,02 | — | 73,06 | — | 78,1 | — |
18 | 58,56 | — | 63,06 | — | — | 67,92 | — | 72,94 | — | 78,34 | — | 83,74 | — |
19,5 | 63,48 | — | 68,35 | — | — | 73,62 | — | 79,09 | — | 84,94 | — | 90,79 | — |
20 | — | — | — | — | — | — | 79,52 | — | — | — | — | — | — |
22 | 71,68 | — | 77,18 | — | — | 83,12 | — | 89,34 | — | 95,94 | — | 102,54 | — |
25 | 81,52 | — | 87,77 | — | — | 94,52 | 99,52 | 101,64 | — | 109,14 | — | 116,4 | — |
26,3 | — | — | 92,36 | — | — | 99,46 | — | 106,97 | — | 114,86 | — | 122,75 | — |
28 | — | — | — | — | — | 105,92 | 111,94 | 113,94 | — | 122,34 | — | 130,74 | — |
30 | — | — | — | — | — | 113,52 | 119,52 | 122,14 | — | 131,14 | — | 140,14 | — |
32 | — | — | — | — | — | — | — | 130,34 | — | 139,94 | — | 149,54 | — |
35 | — | — | — | — | — | — | — | — | — | 153,14 | — | 163,64 | — |
Продолжение табл. П3.2
5 | 5,1 | 5,3 | 5,5 | 5,6 | 6 | 6,5 | 7 | 8 | 9 | 10 | 11 | 12,5 | |
Расчетное сечение проволоки, мм2 | |||||||||||||
10,8 | — | — | — | — | — | — | — | — | — | 96,34 | — | — | — |
11,2 | 55,14 | — | 58,50 | — | 61,86 | — | — | — | — | — | — | — | — |
11,6 | — | — | — | — | — | — | — | — | — | 103,64 | — | — | — |
11,8 | 58,14 | — | — | — | 65,22 | — | — | — | — | — | — | — | — |
12,5 | 61,64 | — | 65,39 | — | 69,14 | — | — | — | 99,14 | 111,64 | 124,14 | 136,66 | 155,41 |
13,2 | 65,14 | — | — | — | 73,06 | — | — | — | — | — | — | — | — |
13,5 | — | — | — | — | — | — | — | 93,64 | 107,14 | 120,64 | — | — | — |
14 | 69,14 | — | 73,34 | — | 77,54 | — | — | — | — | — | — | — | — |
14,5 | — | — | — | — | — | — | 93,39 | 100,64 | 115,14 | 129,64 | — | — | — |
15 | 74,14 | — | — | — | 83,14 | — | — | — | — | — | — | — | — |
15,6 | — | — | — | — | — | — | 100,54 | 108,34 | 123,94 | 139,54 | 154,14 | — | — |
16 | 79,14 | — | 83,94 | — | 88,74 | 95,14 | — | — | 127,14 | — | — | — | — |
16,8 | — | 84,82 | — | 91,54 | — | 99,94 | 108,34 | 116,74 | 133,54 | — | — | — | — |
18 | — | 90,94 | — | 98,14 | — | 107,14 | 116,14 | 125,14 | 143,14 | — | — | — | — |
19,5 | — | 98,59 | — | 106,39 | — | 116,14 | 125,89 | 135,64 | 155,14 | — | — | — | — |
20 | 99,14 | — | — | — | — | 119,14 | — | — | 159,14 | — | — | — | — |
22 | — | 111,34 | — | 120,14 | — | 131,14 | 142,14 | 153,14 | — | — | — | — | — |
25 | 124,14 | 126,64 | — | 136,64 | — | 149,14 | 161,64 | 174,14 | — | — | — | — | — |
26,3 | — | 133,27 | — | 143,79 | — | 158,94 | 170,09 | 183,24 | — | — | — | — | — |
28 | — | 141,94 | — | 153,14 | — | 167,14 | 181,14 | 195,14 | — | — | — | — | — |
30 | 149,14 | 152,14 | — | 164,14 | — | — | — | — | — | — | — | — | — |
32 | — | 162,34 | — | 175,14 | — | — | — | — | — | — | — | — | — |
35 | — | — | — | — | — | — | — | — | — | — | — | — | — |
Таблица П3.3. Максимальная толщина изоляции обмоточных проводов
Марка провода | Двусторонняя толщина изоляции | |||||||
0,05—0,09 | 0,1—0,19 | 0,2—0,25 | 0,265—0,3 | 0,315—0,355 | 0,375—0,5 | 0,53—0,71 | 0,75—0,95 | |
ПБД | — | — | 0,19 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 |
АПБД | — | — | — | — | — | — | — | — |
ПЭЛБО | — | — | 0,125 | 0,155 | 0,16 | 0,165 | 0,17 | 0,18 |
ПЭЛШО, ПЭЛШКО | 0,07 | 0,075 | 0,09 | 0,1 | 0,105 | 0,11 | 0,115 | 0,125 |
ПСД, ПСДК | — | — | — | — | 0,23 | 0,23 | 0,25 | 0,25 |
ПСДТ | — | — | — | — | 0,18 | 0,18 | 0,19 | 0,2 |
ПСДКТ | — | — | — | — | 0,14 | 0,14 | 0,16 | 0,16 |
ПДА | — | — | — | — | — | — | — | — |
ПЭВП, ПЭМП, ПЭВППИ, ПЭТВП | — | — | — | — | — | — | — | — |
ППТБО, ППЛБО | — | — | — | — | — | — | — | — |
Продолжение табл. П3.3
Марка провода | Двусторонняя толщина изоляции | |||||||
прямоугольного провода при меньшей стороне сечения голого провода, мм | ||||||||
1—1,4 | 1,5—1,6 | 1,7—2,12 | 2,24—5 | 5—5,2 | 0,85—1,9 | 2,12—3,75 | 4—5,6 | |
ПБД | 0,27 | 0,27 | 0,27 | 0,33 | 0,33 | 0,27 | 0,33 | 0,44 |
АПБД | 0,27 | 0,27 | 0,27 | 0,33 | 0,33 | 0,27 | 0,33 | 0,44 |
ПЭЛБО | 0,21 | 0,21 | 0,21 | — | — | — | — | — |
ПЭЛШО, ПЭЛШКО | 0,135 | 0,155 | 0,155 | — | — | — | — | — |
ПСД, ПСДК | 0,27 | 0,27 | 0,27 | 0,33 | 0,33 | 0,27 | 0,33 | 0,4 |
ПСДТ | 0,21 | 0,21 | 0,23 | — | — | — | — | — |
ПСДКТ | 0,18 | 0,18 | — | — | — | 0,22 | — | — |
ПДА | 0,3 | 0,3 | 0,3 | 0,35 | 0,35 | 0,4 | 0,4 | 0,4 |
ПЭВП, ПЭМП, ПЭВППИ, ПЭТВП | — | — | — | — | — | 0,1—0,12 | 0,15 | — |
ППТБО, ППЛБО | — | — | — | — | — | 0,45 | 0,45 | 0,5 |
Таблица П3.4. Номинальные размеры, мм и расчетные сечения, мм2, лент
0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,08 | 1,16 | 1,25 | 1,35 | |
8 | 0,8 | 1,2 | 1,6 | 2 | 2,4 | 3,2 | 4 | 4,8 | 5,6 | 6,4 | 7,2 | — | — | — | — | — |
8,6 | — | — | — | — | — | — | 4,3 | 5,16 | 6,02 | 6,88 | 7,74 | — | — | — | — | — |
9,3 | — | — | — | — | — | — | 4,65 | 5,58 | 6,51 | 7,44 | 8,37 | 9,08 | — | — | — | — |
10 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 9,78 | 10,6 | — | — | — |
10,8 | — | — | — | — | — | — | 5,4 | 6,48 | 7,56 | 8,64 | 9,72 | 10,6 | 11,4 | 12,2 | — | — |
11,6 | — | — | — | — | — | — | 5,8 | 6,96 | 8,12 | 9,28 | 10,4 | 11,4 | 12,3 | 13,2 | 14,2 | — |
12,5 | 1,25 | 1,88 | 2,5 | 3,13 | 3,75 | 5 | 6,25 | 7,5 | 8,75 | 10 | 11,3 | 12,3 | 13,3 | 14,2 | 15,3 | 16,5 |
13,5 | — | — | — | — | — | — | 6,75 | 8,1 | 9,45 | 10,8 | 12,2 | 13,3 | 14,3 | 15,4 | 16,5 | 17,8 |
14 | 1,4 | 2,1 | 2,8 | 3,5 | 4,2 | 5,6 | 7 | 8,4 | 9,8 | 11,2 | 12,6 | — | — | — | — | — |
14,5 | — | — | — | — | — | — | — | — | — | — | — | 14,3 | 15,4 | 16,5 | 17,9 | 19,2 |
15,6 | — | — | — | — | — | — | — | — | — | — | — | 15,4 | 16,6 | 17,8 | 19,2 | 20,7 |
16 | 1,6 | 2,4 | 3,2 | 4 | 4,8 | 6,4 | 8 | 9,6 | 11,2 | 12,8 | 14,4 | — | — | — | — | — |
16,8 | — | — | — | — | — | — | 8,4 | 10,1 | 11,8 | 13,4 | 15,1 | 16,6 | 17,9 | 19,2 | 20,7 | 22,3 |
18 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 7,2 | 9 | 10,8 | 12,6 | 14,4 | 16,2 | 17,8 | 19,2 | 20,6 | 22,2 | 23,9 |
19,5 | — | — | — | — | — | — | — | — | — | — | — | 19,3 | 20,8 | 22,3 | 24,0 | 25,9 |
20 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | — | — | — | — | — |
22 | 2,2 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 | 11 | 13,2 | 15,4 | 17,6 | 19,8 | 21,8 | 23,5 | 25,2 | 27,2 | 29,3 |
25 | 2,5 | 3,75 | 5 | 6,25 | 7,5 | 10 | 12,5 | 15 | 17,5 | 20 | 22,5 | 24,8 | 26,8 | 28,7 | 30,9 | 33,4 |
26,3 | — | — | — | — | — | — | 13,2 | 15,8 | 18,4 | 21 | 23,7 | 26,1 | 28,2 | 30,2 | 32,5 | 35,1 |
28 | 2,8 | 4,2 | 5,6 | 7 | 8,4 | 11,2 | 14 | 16,8 | 19,6 | 22,4 | 25,2 | 27,8 | 30 | 32,2 | 34,7 | 37,4 |
30 | 3 | 4,5 | 6 | 7,5 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 29,8 | 32,2 | 34,5 | 37,2 | 40,1 |
32 | 3,2 | 4,8 | 6,4 | 8 | 9,6 | 12,8 | 16 | 19,2 | 22,4 | 25,6 | 28,8 | 31,8 | 34,3 | 36,8 | 39,7 | 42,8 |
35 | 3,5 | 5,25 | — | — | 10,5 | — | 17,5 | — | 24,5 | 28,8 | — | 34,8 | 37,6 | 40,3 | 43,4 | 46,9 |
40 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 39,8 | 43 | 46,1 | 49,7 | 53,6 |
45 | — | 6,75 | — | — | 13,5 | — | 22,5 | — | 31,5 | 36 | — | 44,8 | — | — | 55,9 | 60,4 |
47 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
50 | 5 | 7,5 | 10 | 12,5 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 49,8 | 53,8 | 57,7 | 62,2 | 67,1 |
55 | — | — | — | — | 16,5 | — | 27,5 | — | 38,5 | 44 | — | 54,8 | — | — | — | — |
60 | 6 | 9 | 12 | 15 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 59,8 | — | — | — | — |
65 | — | — | — | — | — | — | — | — | 45,5 | — | — | 64,8 | — | — | — | — |
70 | — | — | 14 | — | 21 | 28 | 35,3 | 42 | — | 56 | 63 | 69,8 | — | — | — | — |
75 | — | — | — | — | 22,5 | 30 | 37,5 | 45 | 52,5 | 60 | 67,5 | 74,8 | — | — | — | — |
80 | — | — | 16 | — | 24 | 32 | 40 | 48 | — | 64 | 72 | 79,8 | — | — | — | — |
90 | — | — | — | — | — | — | — | — | — | 72 | — | — | — | — | — | — |
100 | — | — | 20 | — | — | — | 50 | — | — | 80 | — | 99,8 | — | — | — | — |
Продолжение табл. П3.4
1,45 | 1,5 | 1,56 | 1,68 | 1,81 | 1,95 | 2 | 2,1 | 2,26 | 2,44 | 2,5 | 2,63 | 2,83 | 3 | 3,28 | 3,53 | |
8 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
8,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
9,3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
10,8 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
11,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
12,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
13,5 | 19,1 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
14,5 | 20,6 | — | 22,1 | — | — | — | — | — | — | — | — | — | — | — | — | — |
15,6 | 22,2 | — | 23,8 | 25,6 | — | — | — | — | — | — | — | — | — | — | — | — |
16 | — | 23,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
16,8 | 23,9 | — | 25,7 | 27,6 | 29,7 | — | — | — | — | — | — | — | — | — | — | — |
18 | 25,7 | — | 27,6 | 29,6 | 31,9 | 34,3 | — | — | — | — | — | — | — | — | — | — |
19,5 | 27,9 | — | 29,9 | 32,2 | 34,6 | 37,2 | — | 40 | — | — | — | — | — | — | — | — |
20 | — | 29,5 | — | — | — | — | 39,1 | — | — | — | — | — | — | — | — | — |
22 | 31,5 | — | 33,8 | 36,4 | 39,1 | 42,1 | — | 45,3 | 48,6 | 52,4 | — | — | — | — | — | — |
25 | 35,8 | 37 | 38,5 | 41,4 | 44,6 | 47,9 | 49,1 | 51,6 | 55,4 | 59,7 | 61,2 | 64,3 | — | — | — | — |
26,3 | 37,7 | — | 40,5 | 43,6 | 46,9 | 50,5 | — | 54,3 | 58,3 | 62,8 | — | 67,7 | 72,2 | — | — | — |
28 | 40,2 | — | 43,2 | 46,4 | 50 | 53,8 | — | 57,9 | 62,2 | 67 | — | 72,2 | 77,5 | 82,1 | — | — |
30 | 43,1 | 44,5 | 46,3 | 49,8 | 53,6 | 57,7 | 59,1 | 62,1 | 66,7 | 71,9 | 73,7 | 77,4 | 83,2 | 88,1 | 91,1 | — |
32 | 46 | — | 49,4 | 53,2 | 57,2 | 61,6 | — | 66,3 | 71,3 | 76,8 | — | 82,7 | 88,9 | 94,1 | 102,7 | 110,3 |
35 | 50,3 | — | 54,1 | 58,2 | 62,7 | 67,4 | — | 72,6 | 78 | 84,1 | — | 90,6 | 97,4 | 103,1 | 112,6 | 120,9 |
40 | 57,6 | 59,5 | 61,9 | 66,6 | 71,7 | 77,2 | 79,1 | 83,1 | 89,3 | 96,3 | 98,7 | 103,7 | 111,5 | 118,1 | 128,9 | 138,5 |
45 | 64,8 | — | 69,7 | 75 | 80,8 | 86,9 | 93,6 | 100,6 | 108,5 | — | 116,9 | 125,7 | 133,1 | 145,3 | 156,2 | |
47 | — | — | — | — | — | — | — | — | — | 113,4 | — | — | — | — | — | — |
50 | 72,1 | 74,5 | 77,5 | 83,4 | 89,8 | 96,7 | 99,1 | 104,1 | 111,9 | 120,7 | 123,7 | 130 | 139,8 | 148,1 | 161,7 | 173,8 |
55 | — | — | 85,3 | 91,8 | 98,9 | 106,4 | — | 114,6 | 123,2 | 132,9 | — | 142,2 | 154 | 163,1 | 178,1 | 191,5 |
60 | 86,6 | — | 93,1 | 100,2 | 107,9 | 116,2 | — | 125,1 | 134,5 | 145,1 | — | 156,3 | 168,1 | 178,1 | 194,5 | 209,1 |
65 | — | — | 100,9 | — | — | 125,9 | — | — | — | 157,3 | — | 169,5 | 182,3 | 193,1 | 210,8 | 226,8 |
70 | — | — | 108,7 | — | — | 135,7 | — | — | — | 169,5 | — | — | — | 208,1 | 227,3 | 244,4 |
75 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
80 | — | — | 124,3 | — | — | 155,2 | — | — | — | 193,9 | — | — | — | 238,1 | — | — |
90 | — | — | 139,9 | — | — | 174,7 | — | — | — | 218,3 | — | — | — | 268,1 | — | — |
100 | — | — | 155,5 | — | — | 194,2 | — | — | — | 242,7 | — | — | — | 298,1 | — | — |
Примечание. Провода, размеры которых указаны в скобках, следует применять только при обосновании технико-экономической целесообразности.
Характеристики
Тип файла документ
Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.
Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.
Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.
