б — зависимость β₀ =f /(b_ш / S)

B₀₁₍₂₎ = β₀₁₍₂₎ k_δ B_δ. (9.190)

Для зубцов статора β₀₁ зависит от отношения ширины шлица пазов ротора к воздушному зазору: β₀₁ = f (b_ш2 / δ); для зубцов ротора — от отношения ширины шлица пазов статора к воздушно­му зазору: β₀₂ = f (b_ш1 / δ) . Зависимость β₀ = f (b_ш / δ) приведена на рис. 9.53, б.

По В₀ и частоте пульсаций индукции над зубцами, равной Z_2n для статора и Z_1n для ротора, рассчитывают удельные поверхност­ные потери, т. е. потери, приходящиеся на 1м² поверхности головок статора и ротора:

для статора

Р_пов1 = 0,5 k₀₁ (9.191)

для ротора

Р_пов2 = 0,5 k₀₂ (9.192)

В этих выражениях k₀₁₍₀₂₎ — коэффициент, учитывающий влияние обработки поверхности головок зубцов статора (ротора) на удель­ные потери; если поверхность не обрабатывается (двигатели мощ­ностью до 160 кВт, сердечники статоров которых шихтуют на цилиндрические оправки), то k₀₁₍₀₂₎ = 1,4...1,8, при шлифованных поверхностях (наружная поверхность роторов машин средней и большой мощности и внутренняя поверхность статора двигателей Р₂ > 160 кВт) k₀₁₍₀₂₎ = 1,7...2,0; n = n_c (1 - s) ≈ n_c — частота вращения двигателя, об/мин.

Полные поверхностные потери статора, Вт,

Р_пов.1 = p_пов.1 (t_z1 – b_ш1) Z₁ l_ст1. (9.193)

Полные поверхностные потери ротора, Вт,

Р_пов2 =p_пов2(t_z2 - b_ш2)Z₂ l_cт2. (9.194)

Для определения пульсационных потерь вначале находится амплитуда пульсаций индукции в среднем сечении зубцов В_пул, Тл:

для зубцов статора

В_пул1 = (9.195)

для зубцов ротора

В_пул2 = (9.196)

В этих формулах B_z1cp и B_z2cp — средние индукции в зубцах ста­тора и ротора, Тл:

(9.197)

При открытых пазах на статоре или на роторе при определении γ₁ и γ₂ в (9.197) вместо b_ш1 или b_ш2 подставляют расчетную ширину раскрытия паза, равную:

b'_ш1(2) = (9.198)

(индекс 1 при расчете b'_ш1, индекс 2 при расчете b'_ш2).

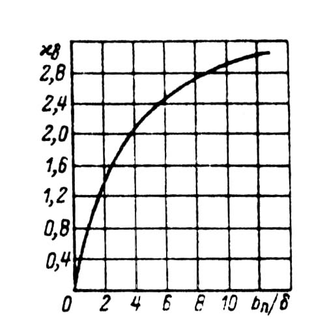

Значения коэффициента k_δ в зависимости от отношения δ_п/δ для открытых пазов приведены на рис. 9.54.

Пульсационные потери в зубцах статора

P_пул1 ≈ 0,11 ; (9.199)

пульсационные потери в зубцах ротора

P_пул2 ≈ 0,11 ; (9.200)

Рис. 9.54. К расчету пульсационных потерь

в асинхронных машинах

В этих формулах m_z1 — масса стали зуб­цов статора, кг, определяется по (9.189); m_z2 — масса стали зубцов ротора, кг:

m_z2 = Z₂ h_z2 b_z2ср l_ст2 k_c2 γ_c (9.201)

где h_z2 — расчетная высота зубца ротора, м; b_z2cp — средняя ширина зубца ротора, м:

b_z2cp = (b_z2max + b_z2min) / 2.

Поверхностные и пульсационные потери в статорах двигателей с и короткозамкнутыми или фазными роторами со стержневой обмоткой обычно малы, так как в пазах таких роторов b_ш2 мало и пульса­ции индукции в воздушном зазоре над головками зубцов статора незначительны. Поэтому расчет этих потерь в статорах таких двигателей не проводят.

В общем случае добавочные потери в стали

Р_стдоб = Р_пов1 + Р_пул1 + Р_пов2 + Р_пул2 (9.202)

и полные потери в стали асинхронных двигателей

P_ст = Р_ст.осн + Р_ст.доб. (9.203)

Обычно Р_ст.доб приблизительно в 5—8 раз меньше, чем Р_ст.осн.

Электрические потерн в асинхронных двигателях рассчитывают раздельно в обмотках статоров и роторов.

Электрические потери во всех фазах обмотки статора, Вт,

P_э1 = m₁ r₁. (9.204)

Электрические потери во всех фазах обмотки фазного ротора, Вт,

Р_э2 = m₂ r₂ = m₁ . (9.205)

Электрические потери в обмотке короткозамкнутого ротора, Вт,

P_э2 = m₂ r₂ = Z₂ r₂ (9.206)

или

Р_э2 = m₁ . (9.207)

Электрические потери в щеточном контакте Р_э.ш, Вт, фазных ро­торов асинхронных двигателей, не имеющих приспособлений для подъема щеток и замыкания накоротко контактных колец при но­минальном режиме работы,

Р_э.щ = m₂ ΔU_щ I_к.к, (9.208)

где ΔU_щ — падение напряжения в скользящем контакте щетка — коль­цо, В; принимается в зависимости от марки щеток по табл. П 4.2; I_к.к — ток в кольце, А; при соединении обмотки ротора в звезду I_к.к = I₂ ; при соединении обмотки ротора в треугольник (при m₂ = 3) I_к.к = I₂.

Механические и вентиляционные потери в асинхронных двигате­лях рассчитывают по приближенным формулам, полученным из опыта проектирования и эксплуатации двигателей. Коэффициент трения (К_т) учитывает конструкцию, скорость вращения, число пар полюсов, мощность двигателя. Его размерность изменяется в зависимости от вида формулы для определения Р_мех (9.209 — 9.213).

Потери на трение в подшипниках и вентиляционные потери в двигателях с радиальной системой вентиляции без радиальных вен­тиляционных каналов, с короткозамкнутым ротором и вентиляци­онными лопатками на замыкающих кольцах, Вт,

Р_мех ≈ К_т (n / 1000)² (10D)³ ; (9.209)

К_т = 5 при 2р = 2; К_т = 6 при 2р ≥ 4 для двигателей с D_a ≤ 0,25 м;

К_т = 6 при 2р = 2; К_т = 7 при 2р ≥ 4 для двигателей с D_a > 0,25 м.

В двигателей с двигателях с внешним обдувом (0,1 ≤ D_a ≤ 0,5 м)

Р_мех = К_т (n /10)² D⁴_a ; (9.210)

К_т = 1 для двигателей с 2р = 2 и К_т = 1,3(1 - D_a) при 2р ≥ 4.

В двигателях с радиальной системой вентиляции средней и боль­шой мощности

Р_мех = 1,2 2 р τ³ (n_к +1,1) 10³ (9.211)

где n_к — число радиальных вентиляционных каналов; при отсутствии радиальных каналов n_к = 0.

В двигателях с аксиальной системой вентиляции

Р_мех = К_т(n/1000)² (10 D_вент)³, (9.212)

где D _вент — наружный диаметр вентилятора, м; в большинстве кон­струкций можно принять D_вент ≈ D_a; K_т = 2,9 для двигателей с D_a ≤ 0,25 м; К_т = 3,6 для двигателей с D_a = 0,25...0,5 м.

В двигателях большой мощности (0,5 < D_a < 0,9 м)

Р_мех = К_т (10D_a)³ (9.213)

В этом выражении коэффициент К_т принимается по табл. 9.29.

Таблица 9.29. К расчету механических потерь

двигателей большой мощности

2p	2	4	6	8	10	12
Кт	3,65	1,5	0,7	0,35	0,2	0,2

Потери на трение щеток о контактные кольца, Вт, рассчитывают для двигателей с фазными роторами при отсутствии приспособле­ний для подъема щеток и закорачивания контактных колец в номи­нальном режиме работы:

Р_тр.щ = К_тр ρ_щ S_щ υ_к, (9.214)

где К_тр — коэффициент трения щеток о контактные кольца (обычно принимается равным 0,16—0,17); ρ_щ — давление на контактной поверхности щеток, кПа (см. табл. П 4.2); S_щ — общая площадь контакт­ной поверхности всех щеток, м²; v_k — линейная скорость поверхности контактных колец, м/с.

Добавочные потери при нагрузке асинхронных двигателей возникают за счет действия потоков рассеяния, пульсаций индукции в воздушном зазоре, ступенчатости кривых распределения МДС об­моток статора и ротора и ряда других причин. В короткозамкнутых роторах, кроме того, возникают потери от поперечных токов, т. е. токов между стержнями, замыкающихся через листы сердечника ротора. Эти токи особенно заметны при скошенных пазах ротора. В таких двигателях, как показывает опыт эксплуатации, добавоч­ные потери при нагрузке могут достигать 1...2 % (а в некоторых слу­чаях даже больше) от подводимой мощности. ГОСТ устанавливает редкие расчетные добавочные потери при номинальной нагрузке, равные 0,5 % номинальной потребляемой мощности. При расчетах потерь и КПД двигателей в режимах, отличных от номинального, значение добавочных потерь пересчитывают пропорционально квадрату токов:

Р_доб = Р_{доб.ном} (I₁/I_1ном)². (9.215)

Коэффициент полезного действия двигателя

η = Р₂ /P₁ = 1 - / P₁, (9.216)

где — сумма всех потерь в двигателе, Вт.

Ток холостого хода двигателя

(9.217)

При определении активной составляющей тока холостого хода принимают, что потери на трение и вентиляцию и потери в стали при холостом ходе двигателя такие же, как и при номинальном ре­жиме. При этом условии

I_х.х.а = (9.218)

Электрические потери в статоре при холостом ходе приближен­но принимаются равными:

Р_э1х.х = m I²_μ r₁. (9.219)

Реактивная составляющая тока холостого хода

I_х.х.р ≈ I_μ (9.220)

Коэффициент мощности при холостом ходе

cos φ_х.х = I_х.х.а / I_х.х. (9.221)

9.12. РАСЧЕТ РАБОЧИХ ХАРАКТЕРИСТИК

Рабочими характеристиками асинхронных двигателей называют зависимости P₁, I₁, cosφ, η, s₁ = f (P₂). Часто к ним относят также за­висимости М = f (P₂) и I₂ или = (P₂) [6].

Методы расчета характеристик базируются на системе уравне­ний токов и напряжений асинхронной машины, которой соответст­вует Г-образная схема замещения (рис. 9.55). Г-образная схема полу­чена из Т-образной схемы замещения (см. рис. 9.47), в которой ветвь, содержащая параметр Z₁₂, вынесена на вход схемы. Т-образ­ная и Г-образная схемы идентичны для данной конкретной ЭДС, для которой рассчитывают комплексный коэффициент , равный взятому с обратным знаком отношению вектора напряжения фазы к вектору ЭДС —
