при отсутствии совмещенных во времени операций, при совмещении времени транспортирования кранов с оперативным временем и при стационарной сборке:

[раб место]

выбираем один рабочий-сборщик, и одно рабочее место.

1. Построение циклограммы сборки.

Ввиду того, что работает один рабочий-сборщик в построении

циклограммы и планировке рабочих мест нет необходимости.

1. Планировка сборочного места.

1. Разработка технологического процесса изготовления детали.

1. Служебное назначение детали.

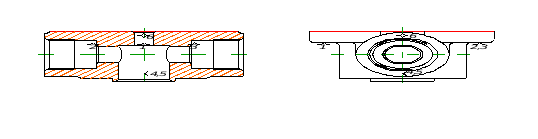

Корпус 172.001 предназначен для базирования деталей входящих в состав корпуса 172.010 и кулачка 172.080, а также для обеспечения герметичности всего узла.

Основными показателями качества корпуса являются:

соосность отверстий под сёдла относительно общей оси с установленным допуском, плоскостность поверхности основания с установленным допуском, перпендикулярность общей оси отверстий под сёдла относительно оси отверстия под кулачек с установленным допуском, герметичность стенок при испытании сжатым воздухом под давлением 0,6 МПа в течении 30с..

1. Анализ чертежа, технических требований на деталь и её тех­нологичности.

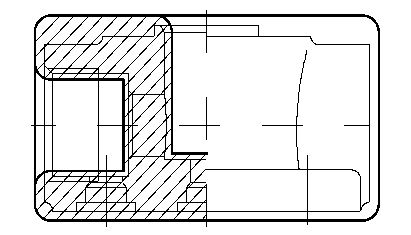

Корпус 172.001 представляет из себя простую корпусную деталь симметричную в поперечном сечении, среднего класса точности, небольших габаритов, с двумя отверстиями в торцах для крепления клапанов, одним сверху для крепления кулачка и тремя в основании для запрессовки ниппелей. Корпус изготавливается из алюминия марки АК7ч ГОСТ 1583-93, с твёрдостью > 70HB.

Из вышесказанного следует, что при изготовлении корпуса будут

использоваться операции токарная, вертикально-сверлильная, резьбонарезная, зачистка, химическое окисление с последующим контролем исполненных размеров.

1. Выбор вида заготовки и назначение припусков на обра­ботку.

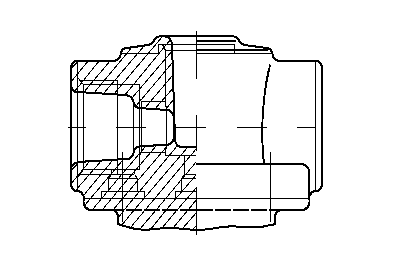

В производстве корпусные детали изготавливают в основном литьём, но ввиду небольшого размера корпуса и непродолжительное время изготовления по неизменяемым чертежам можно также изготовить корпус штамповкой на ГКМ.

Расчеты получения заготовок ведут по формуле:

Ким = Vдет / Vзаг

Объем детали Vдет = 67см³

Объем заготовки литьё Vзаг = 107см³

Объем заготовки из штамповки ГКМ Vзаг = 194см³

Ким1 = 67 / 107 = 0,35

Ким2 = 67 / 194 = 0,63

Выбираем вариант 1, т.к. он экономически целесообразен.

Исходя, из объёма выпуска и массы корпуса выбираем литьё в кокиль.

1. Выбор технологических баз и обоснование последовательно­сти обработки поверхностей заготовки.

Для обработки корпусов и получения минимальных погрешностей нужно создать технологические базы для установки в токарных станках. Исходя из особенностей токарного станка и точного размещения заготовки на нем, необходимо обработать торцы заготовки и выполнить центровочные отверстия. Выполнять будем на Токарно-револьверном станке с ЧПУ 1В340 Ф30, в двухкулачковом гидравлическом патроне МТ 9661-434, с кулачками МТ 9664-440. Так как кулачки сконструированы специально для закрепления корпуса 172.001 для обеспечения высокой точности обработки и установки заготовки в станке то так же являются и приспособлением.

Базирование корпуса в двухкулачковом гидравлическом патроне

МТ 9661-434 самоцентрирующимися кулачками МТ 9664-440.

Здесь за счет специальных кулачков обеспечивается более точное базирование корпуса.

Обработка большинства поверхностей, в том числе и ответственных, осуществляется с одной установки.

Данная установка обеспечивается специальным гидравлическим двухкулачковым патроном. По этому важность задачи о выборе баз на первой операции отпадает.

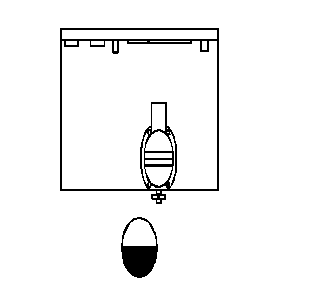

1,2,3 - установочная база. Реализуется самоцентрирующимися кулачками.

4,5 - направляющая база. Через которую осуществляется центрирование заготовки.

6 - опорная база. Так как литьё осуществляется по 9-му классу точности то опорная база реализуется посредством зажима на заготовке.

1. Выбор методов обработки поверхностей заготовки и определение количества переходов.

Выбор режущего инструмента.

Последовательность обработки заготовки:

1. Токарная с ЧПУ

2. Вертикально-сверлильная

3. Резьбонарезная

В связи с нашим производством выберем следующие станки:

1. Для выполнения токарной обработки выберем токарно-револьверный станок с ЧПУ 1В340 Ф30.

2. Для сверления на разных операциях вертикально-сверлильный станок 2М112, вертикально-сверлильный станок 2Н118, вертикально-сверлильный станок 2Н125.

3. Для резьбонарезной операции резьбофрезерный станок полуавтомат 2056.

1. Разработка маршрутного технологического процесса. Выбор технологического оборудования и оснастки.

Разработка маршрутного технологического процесса и выбор технологического оборудования и оснастки приведены в приложении 3.

1. Определение припусков на обработку, межпереходных размеров и их допусков. Определение размеров исходной заготовки.

Рассчитаем припуски на поверхности нижнего торца корпуса.

1. Рассчитаем минимальный припуск:

Zmin = ((Rz + h)_i-1 + (∆²_Σi-1 + ε²_i))^1/2

Где, Rz – шероховатость поверхности, возникающая на предшествующем переходе

h – глубина дефектного слоя

∆_Σi-1 – суммарные отклонения расположения и формы поверхности

ε – погрешность установки заготовки на выполняемом переходе

Предварительное точение:

Zmin^предв. = 2(700 +700+(200+250)² + 100²)^1/2 = 1628мкм

Окончательное точение:

Zmin^окон. = 2(500 +500+(100+150)² + 50²)^1/2 = 1243мкм

Расчет общего минимального припуска:

Zmin^общ = 1628 + 1243 = 2871мкм

1. Расчет максимального припуска для обработки поверхности

Zmax = Zmin + Tдет + Tзаг

где Тзаг – допуск на заготовку

Тдет – допуск на деталь

Zmax = 2871 + 50 + 400 = 3321 мкм

1. Назначение режимов резания.

Расчет режима резания проведем на первую операцию первого перехода

Операция 005 токарная с ЧПУ.

Переход 1: Подрезать торец заготовки в размер 12±0,5

1. Глубина резания : t = 5 мм

2. Подача: S = 0,3 мм/об

3. Скорость резания V = Cv · Kv / T^m · t^x · S^y

где Cv – поправочный коэффициент

Т – стойкость инструмента

Kv – коэффициент, учитывающий условия обработки

V = 332 · 0,7 / 180^0,2 · 5^0,5·0,3^0,4 = 102 м/мин

1. Частота вращения шпинделя:

n_p = 1000 · V / π · Dфр = 1000 · 102 / 3,14 · 70 = 340 об/мин

по паспорту станка получаем n_p = 350 об/мин

1. Действительная скорость резания:

n_д = π · Dфр · n_p / 1000 = 3,14 · 70 · 800 / 1000 = 106 м/мин

1. Нормирование операций.

1. Машинное время на точение торца

Т₀ = (L + l₁ + l₂) * i / Cz * z * n_д

где L – длина обработки

l₁ – величина врезания

l₂ – перебег

i – число переходов

Т₀ = (55 + 60 + 60) * 2 / 0,2 * 6 * 175 = 1,7мин

1. Определим оперативное время операции:

Топ = Т₀ + Тв

где Т₀ = 1,7 мин

Тв = 2,1 мин

Топ = 1,7 + 2,1 = 3,8 мин

1. Штучное время на операцию:

Тшт = Топ * ( 1 + (Ко + Кп) / 100)

Где, Ко – доля времени на обслуживание рабочего времени 2 – 6%

Кп – доля времени на отдых и личные надобности 4 – 8%

Тшт = 3,8 * (1 + (4 + 5) / 100) = 0,38мин

1. Контроль точности изготовленной детали.

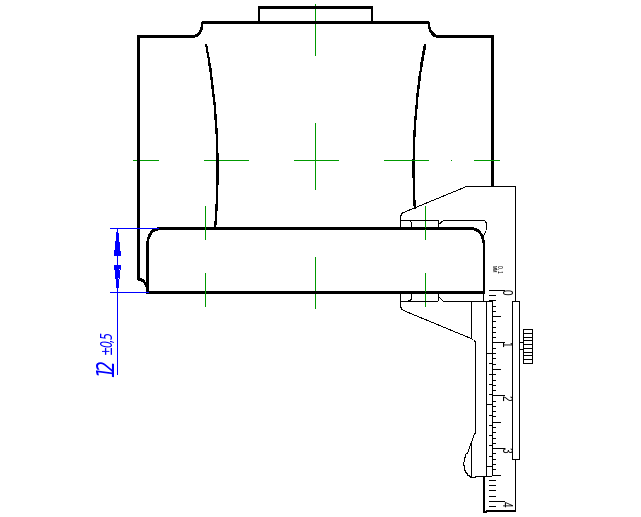

контроль размера торца при помощи штангенциркуля ШЦI-125-0.1 ГОСТ 166-89

Точность изготовления корпуса проверяют в определенной последовательности сначала определяют правильность формы поверхности, затем их геометрические размеры и потом уж их положения.

Такая последовательность необходима для того, чтобы можно было путем исключения погрешностей измерять с наибольшей точностью тот параметр, который необходимо проверить.

Измерительными базами при проверке корпусов обычно являются поверхности его основания, которые, будучи его основными базами, определяют положение всех остальных.

При контроле устанавливаем корпус основанием на контрольную плиту с упором в один торец.

Правильность геометрической формы проверяем в нескольких сечениях, перпендикулярных к оси корпуса, овальность и конусообразность отверстий а также других линейных размеров проверяем с помощью следующих измерительных инструментов и приспособлений:

штангенциркуль ШЦI-125-0.1 ГОСТ 166-89,

пробка 10Н14^+0,36 МТ8133-4106-03,

пробка резьбовая М33х1,5-7Н 8221-3120,

пробка 18Н9^+0,043 МТ8133-4161-05,

пробка 26Н12^+0,21 МТ8133-4170-05,

пробка 4,95^+0,26 МТ8133-4016,

пробка 6,7^+0,26 МТ8133-4017,

пробка 12.5H12^+0,18 МТ8133-4107 01,

пробка 18Н14^+0,43 МТ8133-4164,

пробка резьбовая 8221-3030,

пробка резьбовая М8-7Н 8221-3036,

калибр 50±0,15 МТ8368-4078,

калибр резьбовой М33х1,5-7Нх15⁺² МТ8229-4030-13,

калибр резьбовой М6-7Нх12min МТ8229-4026-09,

калибр 25±0,2 МТ8368-4079,

скоба 32h12_-0,25 МТ8119-4055-05,

высотомер 3Н14^+0,25 МТ8151-4385-01,

глубиномер 39Н14^+0,62 МТ8151-4671,

глубиномер 17-1 МТ8157-4507,

глубиномер 2,5Н14^+0,25 МТ8151-4671-02,

глубиномер 7Н14^+0,36 МТ8151-4563-10,

втулка 6100-0141 ГОСТ 13598-85.

1. Оформление технологической документации.

маршрутной карты технологического процесса изготовления детали, операционной карты на одну операцию технологического процесса изготовления детали, технологической карты сборки приведены в приложении.

Часть II

Исследовательская.

1. Исследование пружин

   1. Расчёт усилий сжатия пружин

Пружина сжатия150.203

Масса 0,002

Сталь

Общее количество в приборе 3 шт.

₃ =112 кгс/мм²

z=1.16 кгс/мм²

Группа точности на геометрические параметры - вторая по ГОСТ 16118-70

Направление навивки - правое

Dвн=7,7±0,22 мм

n=6,5

n₁=8,5

Н₀=17,5 мм

Н₁=14,5 мм P1=3,48±0,18 кгс

Н₂=13 мм P2=5,22±0,26 кгс

Н₃=9,6 мм P3=9,16 кгс

Покрытие Хим.Окс.

Остальные технические требования по ГОСТ 16118-70

Пружина сжатия 483.031

Масса 0,004

Сталь

Общее количество в приборе 2 шт.

₃ =105 кгс/мм²

z=0,92 кгс/мм²

Группа точности на геометрические параметры - вторая по ГОСТ 16118-70

Направление навивки - правое

Dвн=16±0,3 мм

n=5,5

n₁=7,5

Н₀=25 мм

Н₁=16 мм P1=8,28±0,82 кгс

Н₂=14,5 мм P2=9,66±0,97 кгс

Н₃=11,2 мм P3=12,7 кгс

Покрытие Хим.Окс.

Остальные технические требования по ГОСТ 16118-70

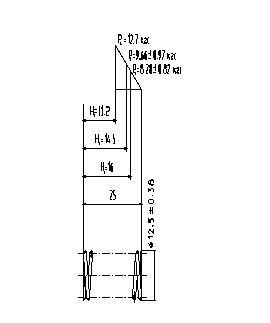

Предельные отклонения длины зацепа i устанавливаются в зависимости от конструкции зацепа и предъявляемых требований к точности пружин.

Максимальное значение высоты пружины, сжатой до соприкосновения витков, определяют по формуле:

, где

n₃ – число зашлифованных витков;

 - 0,1 – для пружин холодной навивки;

 - 0,2 – для пружин горячей навивки.

Диаграмма зависимостей линейных размеров пружин от силы их сжатия

Характеристики
