Тепловой пробой

При увеличении обратного напряжения увеличивается и мощность рассеиваемая в переходе в виде тепла, поэтому для pn переходов со сравнительно высокими обратными токами возможен разогрев pn перехода, что в свою очередь приведет к увеличению обратного тока. Возрастание обратного тока приведет к дополнительному выделению тепла и соответственно дополнительному разогреву, что явится причиной дальнейшего увеличения обратного тока. Таким образом в pn переходе возникает положительная обратная связь, которая приводит к возникновению тепловой неустойчивости - тепловому пробою.

Предположим, что мы снимаем ВАХ pn перехода, поддерживая постоянным значение выделяющейся в переходе мощности P = UI = const, соответствующей определенной температуре. На рис. 39 показаны, соответствующие различной температуре обратные токи и гиперболические кривые, соответствующие постоянству выделяемой мощности, определяющей температуру перехода. Если соединить точки пересечения кривых, соответствующих одинаковой температуре, то получим обратную ветвь характеристики pn перехода в случае его теплового пробоя.

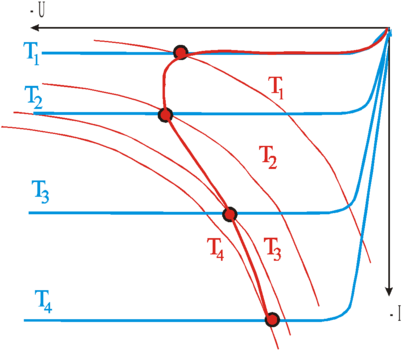

Р
ис. 2.28. Диаграмма, поясняющая формирование обратной ветви вольтамперной характеристики pn перехода при тепловом пробое .

Как видно из рис. 2.28 при тепловом пробое на обратной характеристике pn перехода возникает участок с отрицательным дифференциальным сопротивлением. На этом участке имеет место возрастание тока при уменьшении напряжения (неустойчивость тока). Если не принять специальных мер для ограничения тока, то диод выходит из строя. Предпосылкой для возникновения теплового пробоя служат большие значения обратного тока, поэтому этот тип пробоя легче возникает в приборах, изготовленных на основе материалов с небольшой шириной запрещенной зоны. Так, например, в высоковольтных германиевых диодах он может иметь место уже при комнатных температурах. В диодах на основе Si и GaAs он может иметь место при высоких температурах, когда значения обратных токов становятся большими.
