ЧГТ- трансмиттерное реле, непосредственно передающее коды в РЦ;

ЧРУ- трансмиттерное реле, непосредственно передающее коды в РЦ;

ЧГМ- контролирует маршрут приема на главный путь;

Ч1ИП- определяет занятие первого участка приближения к станции;

12З – проверяет замыкание последней секции маршрута приема;

ЧПС- проверяет, выключен ли пригласительный сигнал на входном светофоре;

2П1 – контролирует свободность главного пути IIП.

В схеме кодирования маршрута отправления применяются реле:

ЧОКВ- кодововключающее реле маршрута отправления,

ЧОИ1 импульсное реле, с помощью которого транслируются коды из участка удаления в стрелочные участки станции;

3-9СКВ, ЧДПСКВ- секционные и путевые кодововключающие реле, при вступлении поезда на секции 3-9СП, ЧДПСП.

9МК, 1/3МК, 5/7МК-контрольные реле минусового положения стрелок, участвующих в маршруте отправления со 2-го пути.

ЧДПЗ- реле контролирующее замыкание последней секции в маршруте отправления,

Ч2ПС- проверяет, выключен ли пригласительный сигнал на выходном светофоре;

Ч2С- проверяет открытое состояние выходного светофора;

Ч2УУ- проверяет свободность первого участка удаления;

2П1- контролирует занятость пути отправления IIП,

15.Увязка АБ с устройствами ЭЦ

Схема увязки автоблокировки с устройствами ЭЦ приведена на рис.18

В комплекс схем увязки автоблокировки с устройствами ЭЦ станции входят:

1. Средства контроля состояния блок-участков удаления и приближения к станции, включая индикацию их у ДСП;

2. Кодирование предвходной рельсовой цепи с поста ЭЦ;

3. Увязка сигнальных показаний предвходного светофора с входным;

4. Схема смены направления и кодирования рельсовой цепи участка удаления при следовании поезда по неправильному пути.

Контроль состояния блок-участков удаления необходим для выбора показаний выходного светофора при отправлении поезда, трансляции в стрелочные участки главного пути кодов АЛСН и включения на аппарате управления ДСП контрольных лампочек. Для расшифровки кодов РЦ участка удаления используются блоки БС и БК дешифратора ДА, устанавливаемые на посту ЭЦ.

Контроль участков приближения к станции производится для включения лампочек индикации на пульте управления ДСП и схемы кодово-

включающих реле. Это реализуется комплектом известительных реле, устанавливаемых на посту ЭЦ.

Увязка показаний предвходного и входного светофоров производится при помощи передаваемых по РЦ кодовых сигналов и организации линейной цепи ЗС, ОЗС.

Кодирование перегонной РЦ участка приближения от станционного источника питания производится с целью защиты станционной непрерывной РЦ от влияния граничащей с ней перегонной РЦ при коротком замыкании изолирующих стыков. Достигается это за счет соблюдения чередования мгновенных полярностей напряжений на изолирующих стыках. Защита станционной РЦ от перегонной участка удаления осуществляется за счет установки на станционной РЦ питающего трансформатора. Перегонные рельсовые цепи от непрерывного питания станционных цепей в этих случаях защищаются кодовым характером своего питания.

Для кодирования РЦ участка приближения и удаления на посту ЭЦ устанавливаются отдельные трансмиттеры и трансмиттерные реле.

Состояние цепей схемы соответст­вует установленному правильному на­правлению движения по пути 1П. При горении на светофоре Н красно­го огня рельсовая цепь 1ПП со стороны стан­ции кодируется кодом КЖ- У предвходного светофора 1 в режиме это-

го кода работают реле И через деши­фратор последовательно возбуждают­ся сигнальные реле Ж, Ж1, Ж2 и ЖЗ. На светофоре 1 через фронтовой контакт реле Ж2 и тыловой ЗСI включается лампа желтого огня последовательно с огневым реле РО. С момента включения желтого огня замыкается цепь кодирования кодом Ж рельсовой цепи ЗП

В случае перегорания лампы желтого огня в рельсовую цепь ЗП продолжает поступать код Ж..

При установке маршрута приема на боковой путь по обычным стрелкам на входном светофоре включаются два желтых огня, из них верхний может быть мигающий. Линейная цепь ЗС-ОЗС разомкнута фронтовыми контактами маршрутного реле НГМ1 и у светофора 1 реле ЗС находится в обесточенном состоянии. От входного светофора Н а рельсовую цепь 1ПП подается код Ж. В режиме этого кода у светофора 1 работают реле И через дешифратор возбуждаются реле Ж, Ж/, Ж2, ЖЗ и 3. Фронтовыми контактами реле Ж2 и 3 замыкается цепь мигающего реле М. В качестве дат­чиков импульсов использован контакт Ж трансмиттера КПТ, Реле М, включенное через этот контакт, работает в импульсном режиме с частотой около 40 периодов в минуту. Для получения замедления на отпускание якоря реле М одна из его обмоток шунтируется собственным контактом. Реле М удерживает якорь притянутым в малых интервалах кода Ж и отпускает только в больших интервалах этого кода. В течение одного кодового цикла реле М удерживает якорь в притянутом положении в течение 1 с, а в отпавшем положении — 0,5 с. Импульсный режим работы реле М контролируется постоянным возбуждением реле КМ, включенного по схеме конденсаторного дешифратора. Реле М, переключая контакт в цепи лампы светофора, включает последовательно с ней или обмотку

сопротивлением 0,45 Ом реле РО, и лампа загорается, или обмотку сопротивлением (180 ± 0,45) Ом — лампа гаснет.

С момента включения на светофоре 1 желтого мигающего огня рельсовая цепь ЗП кодируется кодом 3

При установке маршрута приема на главный путь По линейной цепи ЗС-ОЗС, замкнутой фронтовыми контактами реле Н1ИП, НРУ и НГМ1 током прямой полярности, возбуждается реле ЗС и вслед за ним реле ЗС1. В рельсовую цепь 1ПП подается код Ж (3), от которого у светофора 1 работает реле И. Через дешифратор возбуждаются реле Ж, Ж1, Ж2 и ЖЗ. Цепи мигающих реле выключены контактом поляризованного якоря реле ЗС. Фронтовыми контактами реле Ж2 и ЗС1 последовательно с реле РО на светофоре 1 включается лампа зеленого огня. Также образуется цепь кодирования кодом 3 рельсовой цепи ЗП.

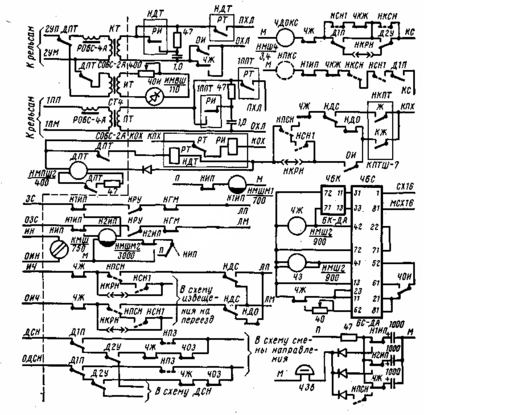

Рис.18 Схема увязки трехзначной автоблокировки переменного тока с двусторонним движением поездов со станционными устройствами

Приближение поезда к станции контролируют реле НИП, Н1ИП и Н2ИП. При вступлении поезда на вто­рой участок приближения ЗП у светофора 3 (на схеме не показан) вы­ключаются сигнальные реле Ж/, Ж2 и ЖЗ. Фронтовыми контактами реле ЖЗ выключается цепь известительного реле ИП у светофора 1. Выключается повторитель реле ИП реле ИП1. Отпуская якорь, это реле меняет полярность тока с прямой на обратную в цепи И1-ОИ1, в которую на станции включено реле НИП. Последнее, возбуждаясь током обратной полярности, переключает поляризованный якорь и выключает свой повторитель Н2ИП. Отпуская якорь, реле Н2ИП отключает белую и включает на табло красную лампочку занятости второго участка приближения Н2П. От вступления поезда на первый участок приближения 1ПП у светофора 1 выключаются реле Ж,Ж/, Ж2 и ЖЗ. Контактами реле ЖЗ размыкается цепь И1-ОИ1,выключается реле НИП и его повторитель реле Н1ИП. Отпуская якорь, реле Н1ИП выключает белую и включает на табло красную лампочку занятости первого участка приближения Н1П. Тыловыми контактами реле Н1ИП в линейную цепь ЗС-ОЗС включается вторая обмотка реле Н2ИП. С момента освобождения второго участка приближения, что фик­сируется срабатыванием реле ИП и ИП1 у светофора 1, по цепи ЗС-ОЗС включается реле Н2ИП и при занятом первом участке приближения фиксирует освобождение второго участка приближения, отключая на табло красную и включая белую лампочку Н2П
