Министерство образования и науки Украины

Житомирский государственный технологический университет

Кафедра ТМ и КТС

Группа МС-112

Курсовая работа

по дисциплине «Техническое нормирование »

ТЕМА:

«Расчет норм времени на сверлильной, фрезерной и токарной операциях »

Исполнил:

Проверил:

Житомир

Содержание

1. Расчет нормы времени на сверлильной операции

2. Расчет нормы времени на фрезерной операции

3. Расчет нормы времени на токарной операции

Список литературы

1. Расчёт нормы времени на сверлильной операции

Исходные данные:

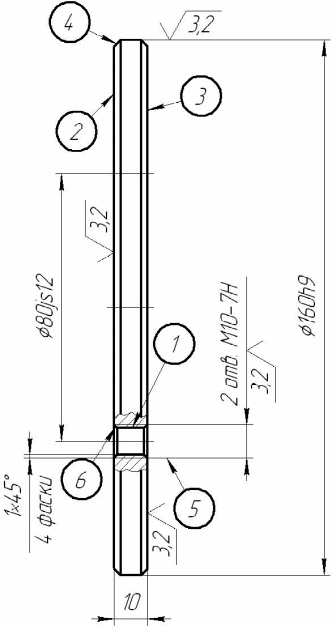

1. Деталь — шайба

1. Величина партии запуска деталей N = 257 шт.

2. Операция — сверлильная.

3. Обрабатываемый материал — чугун СЧ20, σ_в=196 МПа = 19,6 кг/мм²; НВ 170…241.

4. Станок — радиально-сверлильный мод. 2Н55. Частоты вращения шпинделя и величины подач станка см. в табл. 1-3:

Таблица 1

Частота вращения шпинделя станка мод. 2Н55, мин^-1

Таблица 2

Частота обратного вращения шпинделя станка мод. 2Н55, мин^-1

Таблица 3

Подачи станка мод. 2Н55, мм/об

1. Режущий инструмент:

- сверло спиральное Ø8,4 ГОСТ 1604-71;

- метчик Ø10 ГОСТ 3266-81;

- зенковка коническая 45º, Ø16 ГОСТ 14953-80 прямая и обратная.

Материал всех инструментов – быстрорежущая сталь Р6М5.

1. Измерительный инструмент: калибры пробки.

2. Приспособление: самоцентрирующие машинные тиски с ручным зажимом, сверление по разметке.

3. Вспомогательный инструмент: быстросменный сверлильный патрон с комплектом переходных втулок и плавающим патроном для разверток.

Расчет массы заготовки

Массу чугунной заготовки после предварительной токарной (фрезерной) обработки определяем по формуле:

m = V ρ = (πd ²/4 h) ρ,

где V = πd ²/4 h — объем заготовки;

d = 160 мм — диаметр заготовки;

h = 10 мм — высота заготовки;

ρ = 7000 кг/м³ — плотность чугуна.

Масса заготовки составит:

m = (π 0,16² /4∙ 0,01) 7000 ≈ 1,407 (кг).

Принимаем для дальнейших расчетов вес заготовки равным 1,4 кг.

Расчет режимов резания

Принимаем, предварительно:

Подача:

по карте 46, стр. 110, [2] подачу для сверления:

Для сверла Ø8,4 мм , группа подач I (сверление отверстий в жёстких деталях) – S=0,28–0,34 мм/об

Согласовываем по станку:

S₁=0,315 мм/об,

Подачу для метчика Ø10 мм примем равной шагу резьбы по карте 84, стр. 149, [2]:

S₅=1,25 мм/об.

По карте 58, стр. 122, [2] выберем подачу для зенкования фаски 6: группа подач I – S=0,6…0,7 мм/об.

Согласовываем по станку:

S₆=0,63 мм/об.

Скорость резания, предварительно определяем:

по карте 47, стр. 111, [2], для сверления поверхности 1.

Для обработки чугуна группа твердости 170-255 НВ и подачи S до 0,4:

При диаметре сверла до 20: V₁=27 м/мин.

По карте 84, стр. 149, [2] для нарезания резьбы метчиком диаметром 10 мм в сером чугуне скорость резания: V₅ = 6,9 м/мин, учитывая поправочные коэффициенты:

- на группу твёрдости чугуна: ;

- на класс точности резьбы: ;

- на материал режущей части: ;

Скорость резания примет значение: V₅ = 6,9*0,7 = 4,83 (м/мин)

По карте 60, стр. 123, [2], для зенкования поверхностей 6 для обработки чугуна группа твердости 170-255 НВ, подачи S до 0,75, зенковка цельная Р6М5, глубина резания 1мм:

V₆=24,5 м/мин.

Находим частоты вращения шпинделя для каждой поверхности:

Поверхность 1 сверление Ø8,4:

n₁ = 1000V₁/(d₁) = 1000*27/(3,14*8,4) ≈ 1023,7 (мин^-1).

Принимаем по станку n₁=1000 мин^-1.

Поверхность 5, нарезание резьбы Ø10:

n₅ = 1000V₅/(d₅) = 1000*4,83/(3,14*10) ≈ 154,7 (мин^-1).

Принимаем по станку n₅=160 мин^-1.

Поверхность 6, зенкование фаски 1*45º зенковкой конической:

n₆ = 1000V₆/(d₆) = 1000*24,5/(3,14*(8,4+1*2) ≈ 750,2 (мин^-1).

Принимаем по станку n₆=800 мин^-1.

Результаты расчета режимов резания сводим в таблицу 4.:

Таблица 4.Режимы резания при обработке детали

Структура операции

Структура операции устанавливается с учетом необходимости переключения режимов резания, смены режущего инструмента и контрольных замеров для каждой поверхности. Для этого используем данные расчетов режимов резания (см. табл. 4) и требования к точности обработки каждой поверхности (см. чертеж детали).

1. Установить, закрепить и снять деталь:

2. Обработка поверхности 1:

   1. Установить режимы резания для черновой обработки поверхности 1 – сверления Ø8,4.

   2. Установить в быстросменном патроне шпинделя сверло Ø8,4 для обработки данной поверхности.

   3. Сверлить Ø8,4 (поверхность 1) на проход.

3. Обработка поверхности 6:

   1. Установить режимы резания для обработки поверхности 6 – зенкования фасок 1*45º.

   2. Установить в быстросменном патроне шпинделя коническую зенковку для обработки фаски 1*45º со стороны верхней плоскости.

   3. Обработать поверхность 6 – одну фаску 1*45º до Ø10,4 со стороны верхней плоскости.

   4. Установить в быстросменном патроне шпинделя обратную коническую зенковку для обработки фаски 1*45º со стороны нижней плоскости.

   5. Обработать поверхность 6 – одну фаску 1*45º до Ø10,4 со стороны нижней плоскости.

4. Обработка поверхности 5:

   1. Установить режимы резания для нарезания резьбы на поверхности 5 - М10.

   2. Установить в быстросменном патроне шпинделя метчик Ø10 для обработки данной поверхности.

   3. Нарезать резьбу в отверстии на поверхности 5.

5. Открепить, закрепить шпиндельную головку станка и переместить ее на 80 мм.

6. Обработка поверхности 1:

   1. Установить режимы резания для черновой обработки поверхности 1 – сверления Ø8,4.

   2. Установить в быстросменном патроне шпинделя сверло Ø8,4 для обработки данной поверхности.

   3. Сверлить Ø8,4 (поверхность 1) на проход.

7. Обработка поверхности 6:

   1. Установить режимы резания для обработки поверхности 6 – зенкования фасок 1*45º.

   2. Установить в быстросменном патроне шпинделя коническую зенковку для обработки фаски 1*45º со стороны верхней плоскости.

   3. Обработать поверхность 6 – одну фаску 1*45º до Ø10,4 со стороны верхней плоскости.

   4. Установить в быстросменном патроне шпинделя обратную коническую зенковку для обработки фаски 1*45º со стороны нижней плоскости.

   5. Обработать поверхность 6 – одну фаску 1*45º до Ø10,4 со стороны нижней плоскости.

8. Обработка поверхности 5:

   1. Установить режимы резания для нарезания резьбы на поверхности 5 - М10.

   2. Установить в быстросменном патроне шпинделя метчик Ø10 для обработки данной поверхности.

   3. Нарезать резьбу в отверстии на поверхности 5.

9. Произвести контрольные замеры поверхностей 5 каждой 10-й детали.

Определение основного (технологического) времени

Основное (технологическое) время определяется по формуле

t_O=(l +l₁)i / (ns),

гдеl — длина обрабатываемой поверхности (определяется по чертежу), мм;

l₁ = длина врезания и перебега инструмента (определяется согласно приложению 1, стр. 206, [1]), мм;

l₂ — длина прохода при взятии пробных стружек, при работе мерным инструментом l₂ =0;

i — число проходов при обработке данной поверхности; (і=2, т.к. в детали 2 отверстия)

n — частота вращения шпинделя, мин^-1;

s — подача, мм/об.

(при нарезании резьбы l₁ - длина рабочей части метчика)
