Устраиваем кладовую для хранения белья площадью Зм².

Из гардеробной имеется выход в душевые. Число душевых сеток рассчитываем на 50% персонала, работающего в наиболее многочисленной смене (15 человек на одну душевую сетку). Для данного проекта число душевых сеток составит 2. Размеры сетки составляют 0,9 х 0,9 м. Душевые кабины отделяют одну от другой перегородками выстой от 1,8м, не доходящими на 0,2 м до пола. Ширину проходов между двумя рядами душевых кабин принимаем равной 0,8 м, между кабиной и стеной - 0,9м. При душевых проектируем преддушевые, предназначенные для вытирания тела и переодевания. Преддушевые оборудуем вешалками для полотенец и скамьями из расчета на каждый душ три места по 0,6 м длиной: 3,6м+ дополнительное место (1,2м)- 4,8м.

Туалетные комнаты проектируем в блоке бытовых помещений. Число санитарных приборов рассчитываем на 100% работающих в наиболее многочисленной смене из расчета 30 человек на один санитарный прибор; для данного проекта 1шт. Размер кабины принимаем равным 1,2х0,8 м. Вход в туалет устраивают через тамбуры, где размещены умывальники.

Подсобные помещения предназначены для хранения уборочного инвентаря, мусора и сушки спецодежды.

Помещения для хранения, мытья и сушки уборочного инвентаря и дезинфецирующих средств предусматриваем раздельно для производственных складских помещений и санитарных узлов. Помещения оборудуем поливочными кранами с трапом и регистром для сушки. Площадь помещения составляет 6м²

Сушку спецодежды осуществляют в специальном помещении. Площадь помещения составляет 8м².

При проектировании предусматриваем проезд для автотранспорта, мощеный хозяйственный двор, противопожарные емкости, мусоросборники. Площадка хозяйственного двора обеспечивает непосредственно подъезд автотранспорта к местам разгрузки и погрузки, его разворот, возможность объезда стоящих автомобилей. Ширина автопоездов не менее 3,5 м. Объекты хозяйственной зоны не граничат с площадками летней посадки потребителей, с оживленными улицами и пешеходными проходами, ведущими к другим зданиям. Хозяйственная зона озеленена.

5.5 Расчёт систем отопления

Целью данного раздела является расчёт общей теплоотдающей поверхности систем отопления, обоснование вида, числа отопительных приборов.

Тепловые потери отапливаемых помещений зависят от температуры наружного воздуха. Основные теплопотери идут через окна, двери, стены. Теплоотделение в проектируемом здании определим по формуле:

Q пом = Vλ (t1 – t2), /5.4/

Где: V – объём выбранного помещения, м³;

λ - удельный тепловой коэффициент здания, λ= 0,35

t1 – температура внутри помещения, С ( t = 16°C);

t² - температура наружного воздуха, С ( t = - 21°C);

Q = 1815 * 0.35 ( 16 + 21 ) = 23504,25 Bт/ч

Таблица 5.1. Расчётные данные систем отопления:

№ п/п	Наименование цехов	Общие теплопотери, Вт	Общая поверх нагрев приборов, м2	Марка отопительного прибора	Кол-во секций	Кол-во приборов
1	Доготовочный	757,7	22,1	М1400А	7,4	3
2	Горячий-холодный	2833,33	6,86	М 1400 А	23	7
3	Торговый зал	8081,19	87,84	М1400А	93	9
	ИТОГО:	11672,22

Тип отопительного прибора – М1400А.

Теплопотери здания должны быть компенсированы системой отопления.

Общую теплоотдающую поверхность системы отопления для каждого цеха определим по формуле:

где: Q тп – общие теплопотери; Вт .

К – коэффициент теплопередачи нагревательных приборов, м ² С;

tср – средняя температура теплоносителя, (tr – tо)

to – средняя температура охлаждаемого (70°С)

tп – температура помещения (18°С)

Требуемое количество секций нагревательных приборов определим по формуле:

где: f – поверхность нагрева выпускаемого промышленностью приборами, м² (f = 0,299 м²);

Определим количество секций нагревательных приборов для каждого цеха.

Требуемое количество отопительных приборов определим по формуле:

5.6 Расчет систем вентиляции

Вентиляция помещений предприятий общественного питания предназначена для улучшения условий труда работающих, а также для сохранения их здоровья и повышения работоспособности. С помощью систем вентиляции из помещений отводится избыток тепла и влаги, удаляются пыль и газы, появляющиеся в результате обработки сырья.

В производственных помещениях предприятий общественного питания выделяются следующие вредности:

1. Горячий цех - тепло, выделяемое тепловым оборудованием (плиты, пищеварочные котлы и т.д.), влага, испаряющаяся при варке пищи, и газы (окись углерода, акролеин и др.);

1. Кондитерский цех - тепло от кондитерских печей и шкафов;

2. Моечные и заготовочные цеха (овощной, рыбный, мясной) - влага;

4. Обеденные, торговые залы - тепло и влага (выделяемые людьми и горячей пищей) и углекислый газ, выделяемый людьми.

Целью данного расчета является обоснование необходимого воздухообмена- в помещении, площади приточно-вытяжных каналов и их размерных параметров. По данным расчета выбираются вентиляционные устройства, и осуществляется их привязка к строительным конструкциям и технологическому оборудованию.

Расчет воздухообмена может быть осуществлен с учетом нормативной кратности воздухообмена или в соответствии с выделенными в помещении вредностями.

Требуемый воздухообмен с учетом его кратности определяется по формуле:

L пр. = m* V, м²/ч, /6.8/

L вып. m = m*V, м³/ч, /6.9/

где: L - требуемый воздухообмен, м3/ч;

m - нормативная кратность воздухообмена по притоку и вытяжке, м3;

V - внутренняя кубатура помещения.

Расчет воздухообмена может осуществляться по приточным и вытяжным вентиляционным каналам.

Общую площадь вентиляционных труб (каналов) определим формуле:

где: υ- скорость воздушного потока, м/с (для вытяжных каналов υ=3 м/с, для приточных у=0,3 ... 2,0 м/с).

Если кратность" воздухообмена" не превышает 1-З, то проектируется вентиляция с естественным побуждением, если mр>3, то проектируется система вентиляции с механическим побудителем (вентиляционной установкой), при mр >5 необходимо проектировать систему с подогревом подаваемого воздуха (система включает вентилятор и калорифер).

Количество вытяжных каналов определим по формуле:

где: f – ГОСТированные размеры сечения каналов (f=25x25 см, 40х40 см, 60х60см и т.д.)

Данные расчётов внесены в таблицу 5.2.

Таблица 5.2. Расчет вытяжных каналов.

№ п/п	Наименование цехов	Требуемое		Площадь, м2		Количество
		прих.	вых.	прит.	выт.	прит.	вых.
1	Горячий-холодный	3281,8	4375,8	3,04	0,4	8	2
2	Торговый зал	7488,36	8112,39	6,93	0,75	19	3

5.7 Расчет и проектирование систем водоснабжения и канализации

Целью данного расчета является определение расходных характеристик системы и обоснование диаметров трубопроводов системы.

Расход воды поступающей и далее распределяемой по точкам разбора определяется по нормам водопотребления.

Проектируемое предприятие снабжается холодной водой питьевого качества из городского водопровода. Горячая вода, используемая для приготовления пищи, питья также должна быть питьевого качества.

При проектировании теплообменников, водонагревателей, кипятильников необходимо знать максимальный часовой расход воды для пельменной.

Водопотребление на душевые сетки в предприятии не совпадает по времените часом максимального водопотребления, который определяется максимальной нагрузкой предприятия по приготовлению пищи. Поэтому расход на душ в час водопотребления не учитывается.

Максимальный часовой расход для приготовления пищи определяем по

формуле:

где: q₀ - расход воды на одно блюдо, до q₀ =16л = 0,016м³;

n - количество реализованных блюд в час;

n- 1,5 *m1 * m2,

где: m1 - количество посадочных мест в торговом зале, m1=80 ед.;

m2 - число посадок в один час, т2 = 3.

n=1,5 * 80*3=360

Максимальный часовой расход горячей воды, расходуемой обслуживающие персоналом определяем по формуле:

где: q0- расход горячей воды на одного работающего в смену,

q0 = 0,014м3/ч;

n - количество работающих в смену;

n = 14 человек;

t - продолжительность смены;

t = 12 часов.

Максимальный часовой расход горячей воды посетителями через краны общего пользования определяем по формуле:

где: q0- расход горячей воды на один кран,

q0 = 0,018м3/ч;

n - количество кранов;

n = 2;

К – коэффициент одновременной работы кранов; К=1,13;

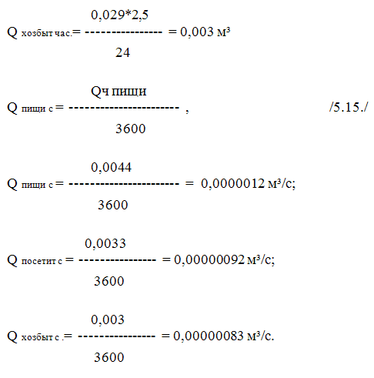

Найдём диаметр трубы по формуле:

d = 1.13 √Qc/v /5.16/

где: v – скорость воды в трубе, м/с; v = 1 м/с.

d = 1.13 √0,103/1 = 363мм;

Принимаем диаметр трубопровода для канализации d = 726 мм.

Заключение

Завершив эту курсовую работу, я спроектировала пельменную на 80 мест в городе Ростове-на-Дону.

Данный проект предприятия общественного питания является перспективным с точки зрения места расположения предприятия, обслуживаемого контингента.

Здание пельменной разработано с учетом всех требований санитарных и строительных правил, имеет выгодное месторасположение.

Для посетителей разработано меню, которое предоставляет клиенту широкий выбор блюд, напитков. Торговый зал в пельменной имеет хороший интерьер, удобное расположение столиков и раздаточной, быстрое и качественное обслуживание. При входе в пельменную имеются игровые автоматы, для отдыха потребителей. Есть удобная парковка личного автомобиля клиента.

Для персонала имеется гардероб, душевая. В производственных цехах поддерживается благоприятный микроклимат.

Эти знания помогут мне в дальнейшем в практической деятельности при проектировании и реконструкции предприятий пищевой промышленности и общественного питания и дипломном проектировании.
