Вариант системы разработки с закладкой по схеме камера-целик, отбойкой руды глубокими скважинами и выпуском ее на орты вторичных камер. Этим вариантом системы отрабатываются залежи мощностью от 18 м до 30-40 м (рисунок 7).

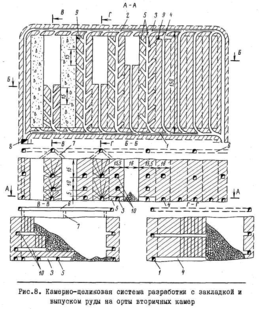

Рисунок 7. Камернно-целиковая система разработки с закладкой и выпуском руды на орты вторичных камер.

Участок рудной залежи в пределах панели шириной 120-150 м, длиной 200-250 м разбивают на первичные и вторичные камеры шириной 15,5-16,0 м. Вначале отрабатывают первичные камеры, которые затем заполняют твердеющей закладкой прочностью 40-60 кгс/см². После того, как закладка приобретет необходимую прочность (в течение 6 мес), начинают очистную выемку во вторичных камерах. Вторичные камеры после отработки заполняют твердеющей или гидравлической закладкой.

Подготовка панели заключается в проходке транспортно-бурового горизонта по почве залежи. Пройденные по контуру панели откаточный штрек 1 сечением 18,2 м² и вентиляционный штрек 2 сечением 16,8 м² сбивают между собой транспортно-погрузочными 3 и буровыми ортами 4 сечением 16,8 м². Транспортно-погрузочные орты проходят по оси вторичных, буровые - по оси первичных камер. Из транспортно-погрузочных ортов через 15 м в шахматном порядке под углом 45° к орту проходят погрузочные заезды 5 сечением 12,2 м².

Первичные камеры по высоте в зависимости от мощности рудного тела разбивают на 2-3 слоя (подэтажа) с целью уменьшения длины скважин. Высота слоя 10-15 м. По границе слоев в центре первичных камер проходят буровые орты 4 сечением 16,8 м². Транспортно-буровой и буровой горизонты соединяют съездами для самоходных машин.

В породах кровли залежи проходят закладочный горизонт. Закладочные штреки 6 сечением 6,4 м² сбивают с первичными камерами восстающими 7 сечением 5 м². В конце панели с вентиляционного штрека проходят вентиляционный восстающий 8 сечением 10 м², которым сбиваются транспортно-буровой, буровой и закладочный горизонты. Отработку первичных камер начинают с образования отрезной щели путем взрывания вертикальных скважин на отрезной восстающий 9 сечением 6,7 м². После образования отрезной щели руду отбивают взрыванием вееров скважин диаметром 52 мм, расстояние между веерами 1,3-1,5 м. Руду выпускают в погрузочные заезды и грузят погрузочными машинами ПНБ-4 в автосамосвалы. Вторичные камеры отрабатывают после закладки первичных и по высоте делят на 2-3 слоя. Нижний слой по мощности должен быть таким, чтобы обеспечить шпуровую отбойку при его отработке (4-5м). Остальные слои отрабатывают путем скважинной отбойки, высота их 10-15 м.

По границам слоев в середине вторичных камер проходят буровые орты 10 сечением 16,8м². Отработку этих камер начинают с образования отрезной щели взрыванием вертикальных скважин на отрезной восстающий сечением 6,7 м². Одновременно отрабатывают второй и третий слои, причем верхний опережает нижний на расстояние разлета руды при взрывании вееров скважин. Избыток руды выпускают в буровые орты и грузят в автосамосвалы. Остальная руда накапливается на первом слое, который отрабатывается наклонными слоями толщиной 1,5-2,0 м.

Для бурения скважин используют самоходную буровую установку типа СБУ-70, погрузку отбитой руды производят погрузочными машинами ПНБ-4 с дистанционным управлением, транспортировку руды автосамосвалами МоАЗ. Вариант системы разработки с закладкой по схеме "камера-целик" с выемкой первичных камер обычным способом и использованием самоходного оборудования. Данным вариантом отрабатываются залежи мощностью более 16 м. Панель шириной 120-150 м по длине (до 300 м) делят на первичные и вторичные камеры шириной 15 м. Порядок отработки вторичных камер такой же, как при предыдущем варианте. Подготовка панели заключается в проходке по ее границам в кровле и почве рудной залежи откаточных штреков 1 сечением 18,2 м² и сборного вентиляционного штрека 2 сечением 16,8 м² (рисунок 8).

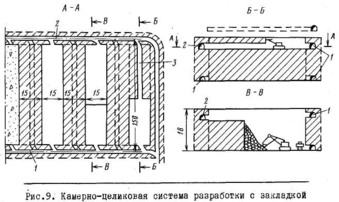

Рисунок 8. Камернно-целиковая система разработки с закладкой.

Пройденные в кровле штреки сбиваются между собой вентиляционными ортами 3 сечением 16,8 м², расположенными по оси первичных камер. Отработку первичных камер начинают с раскоски вентиляционного орта с помощью шпуров и образования камеры (верхней подсечки) высотой 7 м. После выемки верхней подсечки осуществляют почвоуступную выемку оставшихся запасов.

При мощности рудного тела более 20 м запасы в камере отрабатывают, оставляя промежуточный рудный "мост" толщиной 6 м. Место заложения "моста" определяется высотой выработанного пространства над или под ним, т.е. "мост" оставляют в таком месте, чтобы высота камеры над или под ним не превышала 18 м и позволяла использовать для осмотра и оборки кровли самоходные полки СП-18А. "Мост" отрабатывают после заполнения выработанного пространства под "мостом" твердеющей закладкой и приобретения ею необходимой прочности.

При отработке первичных камер используют то же оборудование, что и при панельно-столбовой системе разработки, т.е. буровые установки типа ЗШ-5Д, экскаваторы ЭП-1, автосамосвалы МоАЗ. Подготовку и отработку вторичных камер осуществляют по той же схеме, что и при камерной системе с закладкой, с отбойкой руды глубокими скважинами и выпуском ее на орты вторичных камер.

2.2 Зарубежный опыт

Пологопадающие МПИ с сухой закладкой.

Месторождение Салливан. Рудник Салливан. [5]

Средняя мощность рудного тела 24 м., максимальная 90 м. угол падения от 0 до 40° в верхней части и от 20 до 45° - в нижней. Породы висячего бока представлены устойчивыми кварцитами, лежачего бока - конгломератами. Рудный массив устойчив.

На участках с углом падения от 10 до 40° применяют камерную систему разработки с закладкой с отбойкой руды глубокими скважинами, с разделкой днища по всему лежачему боку и расположением скреперных штреков по простиранию (рисунок 9).

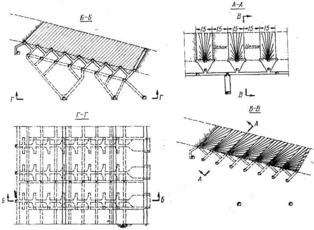

Рисунок 9. Камерно-целиковая система разработки с закладкой.

Отбитая руда доставляется в пальцевые рудоспуски с двух сторон. Под камерой нарезают два выпускных отверстия, разделенные целиком. Из воронок проходят буровые восстающие и небольшие заходки. Взрывные скважины бурят под углом 40-50° при веерном их расположении.

Производительность труда 70 т/смену.

Для закладки пустот применяется порода из подготовительных забоев, так же на участках, где обрушение пород кровли нецелесообразно вследствие опасности воздушных ударов или других причин применяется закладка гравием с примесью глины. Для цементации закладки добавляют хвосты флотации с содержанием 5% железа и небольшого количества извести. Окисление сульфидов цементирует закладку в течение 12-18 месяцев до прочности 2530 кг/см². Порода, содержащая куски крупностью - 38 мм. с добавлением 7% железистых хвостов и 2,5% воды, цементируется приблизительно в течение шести месяцев.

Рудник Керетти (Финляндия) и Циновец-Жих (ЧССР)[5]

Рудник Керетти является одним из самых старых и крупных рудников компании "Оутокумпу Ой". Его годовая производительность равна 0,47 млн. т. Длина рудного тела достигает 4 км. Мощность доходит до 40 м и составляет в среднем 8 м. Угол падения равен 15—45°. Руда содержит медь, цинк, железо, серу, золото, серебро, кобальт, никель.

Для отработки пологозалегающих участков применяли под-этажное обрушение, но это приводило к значительным потерям руды и резкому росту разубоживания. Кроме того, обрушение пород распространялось до поверхности и по мере развития очистных работ могло вызвать затопление шахты водой вблизи расположенных озер.

В настоящее время главной системой разработки является камерно-столбовая система с искусственными целиками, применяемая при мощности рудного тела свыше 8 м. Высокая механизация работ позволяет достигнуть производительности труда забойного рабочего 160 т/смену. Применение затвердевающей закладки обеспечивает почти 100 %-ное извлечение руды при ее незначительном разубоживания. При этом выемка руды ведется с разбивкой на камеры первой и второй очередей шириной, равной соответственно 6 и 8 м (рисунок 10). Наибольшая высота отрабатываемого слоя составляет 20 м, а длина камер 50—100 м. Отработанные камеры первой очереди заполняют затвердевающей смесью. После достижения ею необходимой прочности отрабатывают камеры второй очереди и заполняют их классифицированными хвостами обогащения.

В камерах по контакту висячего бока проводят подсечные выработки с поперечным сечением, равным 6x3,5 или 8X3,5 м| Крепление кровли их производят анкерами, а при необходимости— торкретбетоном. В зависимости от мощности рудного тела проводят также рудные штреки по контакту лежачего бока. Очистные работы в камере начинают с проходки отрезного восстающего и образования отрезной щели. Отбойку руды осуществляют с помощью скважин, пробуренных с верхней подсечной выработки.

При мощности рудного тела, превышающей 20 м, отработку залежи осуществляют слоями высотой по 20 м в направлении снизу вверх.

Для анкерного крепления используют обычно ребристую сталь диаметром 16—20 мм и длиной 2,4 м, а иногда — до 6 м. Анкеры помещают в шпуры на их полную длину и цементируют смесью классифицированных хвостов обогащения с цементом в соотношении 1:1с добавкой воды и 1 % бентонита.

Твердеющий закладочный материал приготавливают в бетономешалке на поверхности. Гравий, просеянный сквозь сито с ячейками диаметром 20 мм, и классифицированные хвосты обогащения в отношении 2 : 1 являются инертным заполнителем. На 1 м³ смеси добавляют 110 кг портландцемента и 600 л воды.

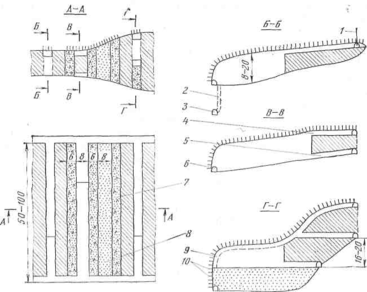

Рисунок 10. Камерно-столбовая система разработки с последующей закладкой выработанного пространства на руднике Керетти (Финляндия):

1— вентиляционный штрек; 2 — рудоспуск; 3 — откаточный горизонт; 4 и 5 —соответственно верхняя и нижняя подсечки; 6 — доставочная выработка; 7 и 8 — соответственно закладочный массив в первичной и вторичной камерах; .9 — отрезной восстающий; 10 — анкерная крепь

Максимальный расчетный предел прочности сжатию бетонной закладки равен 1,7 МПа. На практике он не превышает 0,6 МПа. Это связано с расслоением закладочной смеси в очистном пространстве.

Закладочный материал подают с поверхности сначала по скважинам диаметром 152 мм, а затем — по сварным трубам диаметром 150 мм, изготовленных из огнеупорного чугуна. Для камер второй очереди смесь поступает прямо от обогатительной фабрики (ОФ) к забоям по скважинам диаметром 78 мм и пластмассовым трубам диаметром 75 мм.

Нарезные выработки камер первой очереди проводят с использованием самоходных трехстреловых бурильных установок "Там-рок Параматик", а штреки камер второй очереди — двустрело-выми бурильными установками "Параматик".

При очистной выемке бурение вертикальных скважин диаметром 51 мм по сетке 1,5X1,5 или 2X2 м производят бурильными установками на гусеничном ходу. В качестве ВВ используется смесь АС-ДТ. В камерах первой очереди используют гладкостенное взрывание с помощью смеси АС-ДТ, ослабленной кусочками полистирола в соотношении 1:1.

Взрывание скважинных зарядов осуществляется с центрального пункта, расположенного в помещении для отдыха на гор. 285 м, оборудованного конденсаторной взрывной машинкой и контрольными приборами для измерения сопротивления цепи.

ПДМ с емкостью ковша 3,8—6 м³ доставляют отбитую руду в рудоспуски, откуда состав вагонеток транспортирует ее по откаточному штреку к дробилке. Рудоспуски размещены так, что максимальное расстояние доставки составляют 200 м.

Машинисты ПДМ подвергаются неблагоприятному воздействию тряски. Первоначальные меры в виде специальных физических упражнений оказались недостаточными. Поэтому на одном погрузчике вынуждены были работать два человека, которые в течение смены подменяют друг друга. Водитель, который не работает на ПДМ, занят на другой работе, например, в подземной мастерской.

На гор. 285 м с безрельсовым транспортом оборудована мастерская для текущего обслуживания и мелких ремонтов самоходных машин. Капитальные ремонты производятся на поверхности в специализированных мастерских.

Производительность труда забойного рабочего при камерно-столбовой системе разработки с искусственными целиками на руднике Керетти достигла 39,7 т/смену.

Аналогичная система разработки применяется для отработки пологозалегающего месторождения на чешском руднике Циновец-Жих. Месторождение залегает на глубине 250 м. Разработка ведется камерами шириной 6 м и высотой 20 м. Ширина междукамерных целиков составляет 8 м.
