Допускается применять восходящий порядок выемки слоев, если в отрабатываемой ленте встречаются участки сильно нарушенных руд длинной не более 14м, при расстоянии между такими участками не менее 16м.

Условия отработки средне нарушенных руд с включениями ксенолитов пород с ослабленными контактами с рудой, ксенолитов сильно нарушенных пород, участков сильно нарушенных руд длинной более14м при расстоянии между ними менее 16м, при наличии в пределах ленты (слоя) тектонических нарушений аналогичны условиями системы с комбинированным порядком выемки слоев (см ниже).

Высоту вертикальных рудных обнажений очистных выработок в основных слоях принимают с учетом нарушенности руд:

-для руд слабой и средней нарушенности до 12м;

-для руд сильной нарушенности до 10м;

-для руд весьма сильной нарушенности до 6м.

При применении на отгрузке горной массы дистанционно-управляемой ПТМ, параметры нижнего, основного и верхнего слоев принимают в соответствии с "Временной технологической инструкцией по разработке сплошных сульфидных руд слоевыми и камерными системами с использованием ДУ ПТМ на рудниках НГМК".

Технология очистной выемки предусматривает выполнение следующего комплекса работ в слое: бурение, заряжание и взрывание шпуров и скважин, осмотр и оборка кровли и бортов, погрузка и доставка руды к рудоспускам, крепление, подготовка к закладке (зачистка почвы, сооружение перемычек), закладка выработанного пространства.

Сплошная слоевая система разработки с комбинированным порядком выемки слоев

Сущность комбинированного порядка выемки слоев заключается в том, что верхний слой отрабатывается с опережением, а основная часть рудного тела в защищенной зоне извлекается слоями снизу вверх сплошным фронтом или с оставлением временных надработанных целиков.

Комбинированный порядок выемки слоев применяется для отработки слабо- и средне нарушенных руд.

Допускается выемка руды в защищенной зоне слоями снизу вверх, если в защищенной зоне встречаются участки сильно нарушенных руд длиной не более 14м при расстоянии между такими участками не менее 16м. Такие же условия распространяются и на отработку руд с вкючениями ксенолитов пород с ослабленными контактами с рудой или ксенолитов сильно нарушенных руд.

Способы отработки и управления кровлей таких участков должны предусматриваться в локальных проектах, паспортах крепления, паспортах БВР, утверждаемых главным инженером рудника.

К таким способам относятся:

- отбойка участков сильнонарушенных руд ксенолитов пород предохранительной рудной корки толщиной не менее 2м при ослабленном и 1м при спаянном контакте между предохранительной коркой и вышележащими породами с последующей отбойкой рудной корки совместно с сильнонарушенной рудой и ксенолитами пород крутонаклонными, горизонтальными или слабонаклонными шпурами;

- применение для отгрузки и зачистки слоя погрузочно-транспортных машин с ДУ;

- увеличение количества одновременно взрываемых зарядов в слое с целью погашения одного или нескольких таких участков за один взрыв.

При наличии в пределах ленты двух или более тектонических нарушений, заполненных ослабляющими минералами, продуктами дробления или представленных "зеркалами" скольжения субпараллельного между собой простирания и составляющих с осью ленты в плане угол менее 30º, очистные работы ведут по технологическим схемам, применяемым при нисходящей слоевой выемке, или вариантами камерной системы разработки.

Сплошная слоевая система разработки с нисходящим порядком выемки слоев

При сплошной слоевой системе разработки с нисходящим порядком выемки слоев рудное тело по мощности разделяют на горизонтальные слои, которые отрабатывают с опережением верхними слоями нижних.

Нисходящий порядок выемки слоев может применяться при разработке руд любой нарушенности, залегающих на любых глубинах.

Очистные работы в основных слоях ведут либо тупиковыми заходками на все сечение, либо с предварительной проходкой разрезной выработки (штрека, орта). Разрезную выработку можно проходить параллельно с отработкой соседней заходки при опережении ее забоем фронта отбойки в заходке не менеечем на 10м, и ширине рудного целика между ними не менее 3м. Допускается одновременное проведение двух разрезных выработок в защищенной зоне в смежных заходках при опережении забоя разрезной выработки, смежной с отрабатываемой заходкой не менее чем на 5м и ширине целика между разрезными выработками не менее 3м.

Ширина очистных выработок в основных слоях определяется структурой и прочностными свойствами твердеющей закладки в искусственной кровле в соответсвии с требованиями действующей "Технологической инструкцией по производству закладочных работ…".

Толщину рудной потолочины разрезных выработок в заходках под заложенной вышележащей заходкой в слабо- и средненарушенных рудах при ширине разрезных выработок до 4 и 6м принимают соответственно не менее 2 и 2,5м.

В сильнонарушенных рудах при ширине разрезной выработки до 4м толщину рудной потолочины принимают не менее 2,5м, а при ширине разрезной выработки до 6м толщина рудной потолочмны должна быть не менее 3м.

В весьма сильнонарушенных рудах разрезную выработку проходят под искусственной кровлей.

Технологические схемы очистной выемки определяются в зависимости от нарушенности отрабатываемых руд, прочности и структуры искусственной кровли.

При отработке основных слоев предпочтительными являются технологические схемы, обеспечивающие максимально возможное снижение сейсмического воздействия взрывных работ на искусственные обнажения выработок и исключающие цикличное ведение очистных работ. Этим требованиям отвечают технологические схемы с отбойкой веерными скважинами, пробуренными из разрезной выработки в кровле или почве заходки, с отбойкой руды по сечению заходки в одну или две стадии.

Ведение горных работ под искусственной кровлей предъявляет жесткие требования к взрывной отбойке руды. Обязательными являются: составление паспартов буровзрывных работ с продольными разрезами по слою и попикетными разрезами с учетом фактической конфигурации почвы и стенок смежных лент, проведение каротажа и забойки перебуренных в закладку концов шпуров (скважин). Для этого необходимо выполнять фотопланиметрическую съемку очистного пространства перед закладкой и попикетные разрезы в принятом на руднике маркшейдерскими службами масштабе 1:200.

1.2.3 Закладочные работы

Закладка обеспечивает безопасную и эффективную эксплуатацию месторождения с наибольшей полнотой извлечения полезного ископаемого и управление горным давлением.

Приготовление закладочной смеси осуществляется на поверхностном закладочном комплексе.

Общая технологическая схема приготовления закладочной смеси выглядит следующим образом: доставка сыпучих материалов осуществляется железнодорожным (ангидрит, граншлак) и автомобильным (цемент М-300, щебень) транспортом на открытый склад (ангидрит, граншлак, щебень) далее материалы подаются бульдозером и погрузо-доставочной машиной в сырьевые бункера через колосниковые решетки (300х300 мм). Дозирование материалов из бункеров осуществляется питателями (КТ-8) на общий сборный транспортер с шириной ленты (1000 мм) и с его помощью в мельницу (МШР 4500х5000 мм). Цемент из силосных банок подают барабанными питателями на дозаторы непрерывного действия, и далее в мельницу (на ПЗК рудника ''Таймырский'' 3 мельницы, (производительность каждой 120 м³ в час)).

В мельницах происходит измельчение и перемешивание материала с водой (не более 28%) далее готовая закладочная смесь подается в смеситель, откуда начинается ее транспортирование в горные выработки.

Движение закладочной смеси осуществляется за счет естественного напора, при движении по вертикальным скважинам (Ø-273 мм L=1000 м) и далее по бетоноводам проложенным по вент-закладочным горизонтам в скважины непосредственно забуренные в закладываемые горные выработки, изолируемые закладочными перемычками S= 5÷30 м².

Основными требованиями к закладочному массиву как средству управления горным давлением – сохранение устойчивости при его обнажении. Устойчивость закладки в обнажениях определяется ее технической прочностью, способной противостоять воздействию статических и динамических нагрузок.

В соответствии с технологическими требованиями все закладочные смеси разделяются по прочности на марки: М-10, М-20, М-30, М-40, М-60, М-80, М-100.

Рудник ''Таймырский'' в 2003 году изготовил более 838 тыс.м³ закладочной смеси, план 2005 года – 860 тыс.м³. В условиях применения системы разработки с твердеющей закладкой выработанного пространства, когда до 70% в структуре затрат на закладочный передел составляют материалы, то проекты направленные на их экономию и удешевление становятся наиболее актуальными.

Одним из самых дешевых и технологичных материалов, получивших широкое применение в мировой практике, являются хвосты обогащения (ОФ).

В связи с этим было принято решения по реконструкции закладочных комплексов рудников ''Октябрьский'' и ''Таймырский''. Проведен тендер и принято решение для дальнейшей работы по проектированию принять за основу технологическую схему закладочного комплекса для утилизации хвостов в закладку выработанного пространства рудников ''Октябрьский'' и ''Таймырский'', предложенную фирмой ''Инжиниринг Доберсек'' (протокол № ЗФ-11/154-пр от 29.03.2002 года заключение, утвержденное первым зам. Генерального директора А.А. Рюминым от 13.05.2002 г.).

1.2.4 Управление горным давлением

Управление горным давлением включает в себя создание защищенных зон, разгруженных от действующих в массиве напряжений до безопасного уровня, в которых ведутся очистные работы, закладку выработанного пространства твердеющими смесями, соблюдение оптимальной конфигурации фронтов защитного слоя. К управлению горным давлением относится также крепление горных выработок.

Защищенные зоны, в которых ведутся очистные работы, создаются путем последовательной проходки и закладки выработок защитного слоя по кровле или почве рудного тела, либо путем бурения разгрузочных скважин. Разгрузочные скважины бурятся параллельно в одной плоскости и выполняют роль защитного слоя. Соблюдение конфигурации фронтов защитного слоя и разгрузочных скважин позволяет не допускать концентрации напряжений в массиве на границах панелей или на участках сопряжения фронтов очистных работ.

Наиболее общей формой проявления горного давления является деформирование горных пород, которое приводит к потере ими устойчивости, формированию нагрузки на крепь. Нагрузки на крепь зависят от глубины заложения выработки, горно-геологических и сейсмических условий, формы и размеров выработки, конструктивных особенностей и собственной массы крепи, ее предварительного напряжения, температурных напряжений, воздействия соседних выработок, гидростатического давления воды, способа проведения выработок.

К основным видам крепи горных выработок, применяемым на руднике, относятся: анкерная крепь (ЖБШ, ЩКШ), комбинированное (штанги + набрызг-бетон),усиленная комбинированная (штанги + набрызг-бетон + металлическая сетка) и арочная податливая крепь.

Комбинированной крепью и УКК крепятся нарезные, подготовительные и капитальные выработки в зависимости от горно-геологических условий и условий эксплуатации выработок. Арочная податливая крепь применяется для крепления выработок в наиболее сложных условиях при необходимости поддержания их в течение длительного времени. Монолитной бетонной крепью крепятся выработки околоствольного двора, мастерские и другие выработки, которые эксплуатируются в течение длительного времени и требуют особых условий эксплуатации.

1.2.5 Вентиляция

Проветривание рудника осуществляется всасывающим способом по фланговой схеме. Свежий воздух подается по стволам КС-3, ПЗС, ВПС, СС-3 и далее по откаточным и транспортным выработкам поступает в очистные, подготовительные и нарезные выработки и технологические камеры. Сначала воздух подается на очистные и проходческие забои, а также камерные выработки с обособленным проветриванием. Затем воздух по вентиляционным восстающим выдается на вентзакладочные горизонты. Далее по ним поступает к вентиляционным стволам ВС-5 и ВС-6 и выдается на поверхность. Оба ствола ВС-5, ВС-6 оснащены вентиляторными установками, состоящими из двух центробежных вентиляторов типа ВЦД-47 (рабочий и резервный).

Поступающий в шахту воздух подогревается с помощью калориферных установок, расположенных у воздухоподающих стволов.

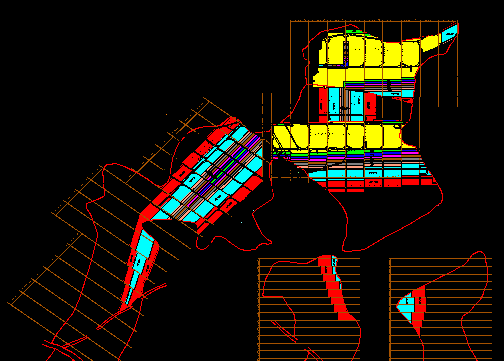

Рисунок 1 – Состояние работ на начало 2006 года.

2. Обобщение опыта отработки мощных пологопадающих и наклонных месторождений богатых руд

2.1 Отечественный опыт

Пологопадающие МПИ с закладкой.

Месторождение Талнахское. Рудник Комсомольский.[1]
