Талнахское месторождение полиметаллических руд связано с крупной дифференцированной интрузией габбро-долеритов. Пологопадающие рудные тела залегают на глубинах 110-1600 м. Требование первоочередной разработки высоко ценных сплошных руд с минимальными потерями и необходимость сохранения других типов руд для последующей выемки, а также сложные геологические и гидрогеологические условия предопределили управление горным давлением полной закладкой выработанного пространства твердеющими смесями. На глубине свыше 500 м очистную выемку ведут в основном вариантами сплошной слоевой системы разработки. На руднике Комсомольский испытывалась камерно-слоевая система разработки (рисунок 2).
Рисунок 2. Вариант камерно-слоевой системы разработки с твердеющей закладкой:
а - разрез по оси панели; б - план рудного тела (по почве); в - разрез по ширине панели; 1 - границы между очистными лентами; 2 - слои; штреки: 3 - транспортный, 4 - разрезной, 5 - слоевые, 6 - вентиляционный; 7 - свободное технологическое пространство; 8 - целик-камера; 9 - твердеющая закладка; 10 - транспортно-до-ставочный штрек; 11 - целик между заездами в камеру; 12 - буровой штрек; 13 - шпур с зарядом ВВ для разуплотнения почвы под целиком.
Залежь сплошных руд в пределах экспериментального участка имеет мощность 20-29 м. и залегает под углом 5-14°. Кровля сплошных руд представлена; преимущественно габбро-долеритами слабой и средней нарушенности, почва - известняками или роговиками средней и сильной нарушенности.
Ширина лент и временного целика - 8 м, подготовка панельная. Для обеспечения доступа самоходного оборудования в забой при отработке временного целика нижние и верхние слоевые выработки сохраняют в панельном целике, запасы которого предусмотрено извлекать посекционно с отставанием от основного фронта очистных работ.
Слои высотой 3,5-4 м. отбивали потолкоуступным забоем, крутонаклонными восходящими шпурами.
Для отработки временных целиков в них проходят буровой (у почвы) и вентиляционный (у кровли) штреки. Веерные комплекты скважин диаметром 56 мм. бурят установкой "Симба-312". Линия наименьшего сопротивления составляла 1,3 м, расстояние между концами скважин 1,6 м, удельный расход ВВ на отбойку 1,7 кг/м3, выход руды с 1 м скважины 1,35 м3. За один взрыв отбивали 3-5 тыс. т. руды, что обеспечивало работу погрузочно-транспортной машины в течение 6-10 смен.
Достаточно полного выпуска горной массы удалось добиться в результате оставления в днище камеры рудных откосов, которые в последующих секциях были заменены искусственными. Искусственный откос формировали в процессе опережающей отработки соседней ленты за счет расширения двух нижних слоев в границах целика и последующей их закладки твердеющей смесью.
Отбитую горную массу из камеры доставляют через погрузочные заезды и транспортные штреки к рудоспуску. Транспортные штреки проходят во временно оставляемом рудном слое соседней ленты. Кровлей транспортных штреков и заездов в камерах первых двух секций служила неармированная закладка, которая местами разрушалась.
Для заполнения выработанного пространства широко использовалась разнопрочная закладка. Так, первый слой над целиком с транспортным штреком заполнялся закладкой прочностью 6 МПа, остальное выработанное пространство спаренных лент – закладкой прочностью 2 МПа; выработанное пространство после выемки временного целика заполнялось закладкой прочностью 1-1,5 МПа.
Основные технико-экономические показатели: производительность фланга панели - 187% относительно слоевой системы; объем подготовительно-нарезных работ на 1000 т. добытой руды - 58 м3; трудоемкость работ на 1000 т. по забойной группе рабочих 39,3 т/чел.-смену.
Месторождение медно-никелевое Талнахское. Рудник Маяк.[1]
Талнахское месторождение полиметаллических руд связано с крупной дифференцированной интрузией габбро-долеритов. Пологопадающие рудные тела залегают на глубинах 110-1600 м. Требование первоочередной разработки высоко ценных сплошных руд с минимальными потерями и необходимость сохранения других типов руд для последующей выемки, а также сложные геологические и гидрогеологические условия предопределили управление горным давлением полной закладкой выработанного пространства твердеющими смесями. На глубине свыше 500 м очистную выемку ведут в основном вариантами сплошной слоевой системы разработки.
Для отработки участков месторождения в поле рудника Маяк применяется камерно-целиковая система с последующей закладкой выработанного пространства твердеющей смесью. Очистная выемка ведется панелями шириной 40-45 м. в зависимости от принятых размеров панельного целика (15-20 м). Ширина камер и междукамерных целиков составляет 8 м. Очистное пространство при отработке камер поддерживается временно оставляемыми рудными целиками. Ко времени выемки целиков выработанное очистное пространство камер заполняется твердеющей смесью. Кровля очистных камер поддерживается железобетонными штангами в комбинации с набрызгбетоном.
За время эксплуатации месторождения на руднике "Маяк" было испытано 9 вариантов камерно-целиковой системы. Наиболее эффективным для условий рудника "Маяк" оказался вариант камерно-целиковой системы с предварительным сооружением бетонного днища. Начиная с 1970 г. этот вариант применяется для выемки панелей мощностью 20-40 м. В 1973 г. на руднике "Маяк" удельный вес добычи руды вариантом с бетонным (искусственным) днищем составил 20%, с рудным днищем - 40% и вариантом с рудными откосами - 40%.
На рисунке 3 приведен вариант отработки междукамерных целиков с образованием рудной траншеи.
Рисунок 3. Вариант отработки междукамерных целиков с образованием рудной траншеи: 1 - отрезной восстающий; 2 - подсечка отрезной щели; 3 - закладка; 4 - железобетонные штанги; 5 - веер скважин; 6 - ходовой восстающий.

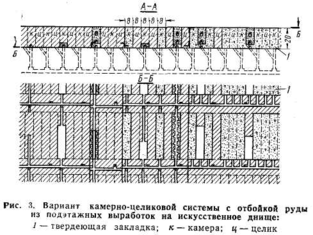

На рисунке 4 вариант камерно-целиковой системы с отбойкой руды из подэтажных выработок на искусственное днище.
Рисунок 4. Вариант камерно-целиковой системы с отбойкой руды из подэтажных выработок на искусственное днище: 1 - твердеющая закладка; к - камера; ц – целик.
На основании проведенных, на комбинате исследований и технико-экономических расчетов был выбран состав закладочной смеси при следующем расходе материалов на 1 м3: вяжущее - 600 кг, в том числе цемент М-300-100-120 кг, ангидрит молотый – 180 - 220 кг, гранулированный шлак рудно-термических печей никелевого завода – 280 - 320 кг; заполнитель – 1380 - 1400 кг, в том числе искусственный песок крупностью 0-5 мм - 800 кг, щебень крупностью 5-30 мм - 600 кг.
Пологопадающие МПИ с закладкой.
Месторождение Джезказганское. Рудник Джезказганский.[1]
Джезказганское месторождение представлено перемежающимися слоями серых (рудных) и краоноцветннх песчаников, аргиллитов и алевролитов.
Рудные залежи имеют пластообразную форму: мощность рудных тел изменяется в широких пределах - от долей метра до 25-30 м, более 90% всей рудной толщи имеет пологое залегание с углом падения от 0 до 5-10°. Руды и вмещающие породы устойчивы, коэффициент крепости по шкале проф. Протодьяконова 6-14.
Джезказганское месторождение отрабатывается камерно-столбовой системой. Данная технология отработки связана со значительными потерями руды (до 19-25%) и опасностью из-за трудности контроля за отслоением и падением кусков породы при большой высоте камер. Поэтому для условий Джезказганского месторождения предложена система со сплошной выемкой руды и закладкой выработанного пространства твердеющими смесями (рисунок 5).
Рисунок 5. Система разработки со сплошной выемкой руды и закладкой выработанного пространства твердеющими смесями
Особенностью системы является выемка руды вертикальными вытянутыми по всему фронту очистных работ слоями 1 на всю мощность залежи после проходки верхних и нижних горизонтальных подсечных выработок 2. Слои делятся на секции (камеры) 3, расположенные длинной стороной по фронту очистных работ. Руда отбивается взрыванием вертикальных скважин 4, пробуриваемых с верхней подсечки на отрезную щель 5. При ведении взрывных работ для предохранения разрушения закладки соседней камеры оставляется рудная корка 6, которая по мере обнажения обрушается от сейсмического воздействия взрывов. Руда выпускается на нижнюю подсечку через щель 7 из-под рудного козырька 8, который отрабатывается по мере выпуска руды из слоя.
Отбитая руда грузится и доставляется самоходными погрузочно-доставочными машинами по подсечной выработке и панельному штреку 9 в рудоспуск. Оставляемые для поддержания кровли подсечек ленточные целики 10 при дополнительной установке щитов или перемычек из отбитой руды 11 изолируют отрабатываемый слой для последующей его закладки твердеющим материалом 12. В качестве закладочного материала могут быть использованы малопрочные твердеющие смеси - хвосты обогащения или дробленый материал с добавками глины, молотых шлаков, извести или цемента. Закладочный материал транспортируется по трубам 13, прокладываемым с поверхности в скважине, и далее по верхней подсечке.
Для организации непрерывного процесса добычи отрабатываемый участок делится на четыре секции 14. Как правило, в одной из секций осуществляются бурение и отбойка руды, во второй - выпуск, в третьей - закладочные работы, а в четвертой - работы не ведутся: в ней набирает прочность твердеющая закладка. Время одного цикла при выемке руды в трех секциях, соответствующее времени твердения закладки, зависит от мощности залежи, ширины вынимаемого слоя и колеблется от 1 до 3 месяцев.
Технико-экономические показатели: объём горноподготовительных и нарезных работ – 68 м3/1000 т; потери руды – 5 - 8,5%; разубоживание – 3 – 5%; производительность труда – 24 т/чел-смену.
Вариант системы разработки с закладкой и торцевым, выпуском руды (рисунок 6).
Рисунок 6. Вариант системы разработки с закладкой и торцевым выпуском руды.
Панель шириной 150 м, длиной 150-200 м подготавливается двумя панельными штреками сечением 16,8 м2 - откаточным I и откаточно-зентиляционным 2 (пройден по почве залежи), которые соединены между собой транспортно-буровыми ортами 3 через каждые 15 м. Опытная панель по длине делится на заходки длиной 30 м, шириной 6-10 м, которые располагают в шахматном порядке с целью предотвращения попадания закладки из отработанной и закладываемой заходки в работающую. Транспортно-буровые орты сбиваются между собой транспортно-вентиляционными сбойками 4. В начале каждой заходки проходится отрезной восстающий 5 сечением 5 м2, от которого образуется отрезная щель для отбойки руды скважинами.
Для закладки выработанного пространства в зависимости от угла падения рудного тела над одним из панельных откаточных штреков в кровле залежи проходят закладочный штрек 6 и из него через каждые 60 м по границам смежных заходок - закладочные орты 7. Скважины диаметром 52 мм бурят станками типа СБУ-70, расстояние между веерами скважин 1,3-1,5 м. Руда отбивается вертикальными слоями. Для погрузки руды используют погрузочные машины ПНБ-4 с дистанционным управлением, а для транспортировки - дизельные автосамосвалы МоАЗ. Закладка выработанного пространства ведется отдельными секциями, ширина которых равна шагу отбойки и выпуска руды, т.е. 6-10 м. Закладочный материал - хвосты обогащения (14-00 кг на 1 м3 закладки) и цемент (300 кг на 1 м3 закладки) - подается с поверхности с помощью самотёчно-пневматического транспорта по трубопроводам диаметром 159 мм, проложенным в выработках. Прочность закладки на одноосное сжатие 40-60 кгс/см2.
