1) на мгновенное действие (без колпачка, с установкой крана на “О”), обеспечивающее осколочное действие снаряда;

2) на инерционное действие (с колпачком, с установкой крана на “О”—в таком виде взрыватель поступает с завода), обеспечи­вающее осколочно-фугасное действие снаряда;

3) на замедленное действие (с колпачком, с установкой крана на “З”), обеспечивающее фугасное действие снаряда.

Установка взрывателя производится перед заряжанием пушки.

Если в канале ствола случайно от сотрясения при открытом кране сработал один из капсюлей, взрыв капсюля-детонатора не передается детонирующему устройству из-за большой толщины диафрагмы. Если же кран закрыт и сработал капсюль-воспла­менитель, то есть опасность после прогорания замедлителя полу­чить разрыв снаряда близко от пушки. Чтобы этого не произошло, установлен стопор-ныряло, который под действием давления газов от капсюля-воспламенителя, срезая чеку, опускается вниз и стопорит поворотную втулку в исходном положении.

П
осле вылета из канала ствола прекращается действие сил инерции в направлении, противоположном движению снаряда, и действуют вследствие замедления снаряда небольшие, силы инер­ции, направленные в сторону движения снаряда.

Действие снаряда у пре­грады зависит от установки взрывателя, в конечном итоге — от времени его срабатывания. Оно равно при разных установках: на мгновенное действие—меньше 0,001, на инерционное действие—порядка 0,005—0,01 и на замед­ленное действие—от 0,1 до 0,15 с.

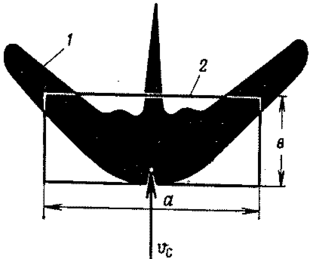

При первой установке снаряд дает осколочное действие. При встрече с преградой под действием грунта ударник перемеща­ется навстречу ударнику. Вследствие быстрого срабатывания взрывателя снаряд мало углубляется в преграду и разрыв происходит почти над поверх­ностью грунта. Зона разлета осколков имеет сложные очертания, так как скорость разлета осколков складывается со скоростью встречи снаряда с преградой (рис. 26). Наибольшее количество осколков (до 70%) дают стенки корпуса снаряда. Разлетаются эти осколки в боковом направлении. Начальная скорость разлета находится в пределах 700—1200 м/с. Для вывода из строя живой силы обычно считают только осколки, имеющие массу не менее 4 г, так как мелкие осколки быстро теряют скорость. 76-мм сна­ряд дает около 200 убойных осколков, 152-мм—до 800.

Осколочное действие ОФ снарядов оценивается приведенной зоной осколочного действия. За приведенную зону осколочного действия принимается прямоугольник, равновеликий площади, в пределах которой при разрыве снаряда вероятность поражения цели близка к 1,0. При этом цели, представленные в виде мише­ней. могут быть двух видов: “стрелки в рост” и “стрелки лежа”.

О
сколочно-фугасное действие ОФ снаряда получается при инерционном действии взрывателя. При встрече с преградой снаряд замедляет свое движение. Колпачок предо­храняет ударник от воздействия на него грунта, а инерционный ударник по инерции перемещается к жалу, накалывая капсюль воспламенитель. Луч огня от него через канал крана поступает к капсюлю-детонатору. Срабатывает детонирующее устройство. Разрыв снаряда происходит с небольшим замедле­нием, когда снаряд несколько, углубился в грунт, в связи с чем часть осколков не перехватывается грунтом, но при этом сказыва­ется и разрушающее действие взрыва ВВ снаряда.

При установке взрывателя на замедленное действие луч огня от капсюля-воспламенителя передается капсюлю-детонатору через замедлитель , так как в этом случае кран закрыт. Раз­рыв снаряда происходит со значительным замедлением.

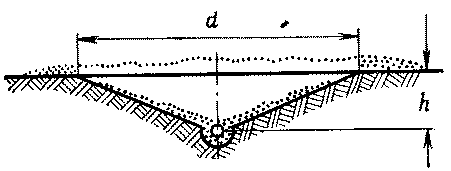

Фугасное действие ОФ снарядов оценивается размерами воронки (рис. 27), которую делает снаряд в грунте средней плот­ности. Диаметр воронки при этом получается в 3—5 раз больше ее глубины.

Стрельба с установкой взрывателя на замедление может при­меняться по сооружениям с перекрытием и при стрельбе на рикошетах. Рикошетом называется такое взаимодействие снаряда с грунтом, которое сопровождается ударом снаряда о грунт и отскоком от поверхности грунта. При стрельбе по грунту с углами встречи до 10°, если не произошло разрыва снаряда, рикошетируют все снаряды; при углах 10—20°—до 75%, при углах 20—30°—только 30%, а при больших углах—все остаются в грунте.

Снаряды малого калибра делают только осколочными в связи с тем, что они не могут дать значительного фугасного дей­ствия из-за малого количества ВВ. Стенки корпуса осколочного

снаряда имеют большую толщину и необходимое количество ВВ для получения нужного осколочного действия. В фугасных снаря­дах толщина стенок корпуса минимальна: только для получения необходимой прочности при выстреле и углублении в грунт.

В ОФ снарядах среднего калибра преобладает осколочное действие, в снарядах большого калибра — фугасное.

3. ОБРАЩЕНИЕ С БОЕПРИПАСАМИ

Боеприпасы требуют особо осторожного обращения. Правила безопасности при обращении с боеприпасами должны неуклонно выполняться независимо от условий и срочности работ.

Категорически запрещается:

— перевозить артвыстрелы без укупорки даже на короткие расстояния;

— производить разборку артвыстрелов и их элементов в войсках;

— использовать артвыстрелы или их элементы для обучения личного состава, а также при регулировках стабилизаторов, авто­матов и механизмов заряжания и других видах работ;

— производить сварочные работы и устранение неисправностей в электрооборудовании при наличии боеприпасов в машине; при­слонять боеприпасы к клеммам аккумуляторов и другим деталям, находящимся под напряжением;

— снимать (свинчивать) предохранительные колпачки с взры­вателей при стрельбе во время дождя, снегопада и града;

— стрелять бронебойными подкалиберными снарядами с отде­ляющимся поддоном через головы своих войск;

— во всех случаях трогать случайно обнаруженные боепри­пасы.

В целях безопасности при подготовке и укладке боеприпасов в танк (БМП) запрещается:

— ударять по капсюльным втулкам и взрывателям;

— ронять боеприпасы; выстрелы и их элементы, упавшие на твердое основание с высоты выше 1 м, в машину не укладыва­ются;

— переносить одному человеку одновременно более одного выстрела (снаряда или заряда — выстрелов раздельного гильзо­вого заряжания) или двух выстрелов к 73-мм орудию;

— кантовать, волочить, ронять и бросать ящики с боеприпа­сами; переносить боеприпасы в ящиках крышкой, вниз, а также в неисправной укупорке;

— производить работы с боеприпасами вблизи от открытого огня;

— ставить боевые заряды дном поддона или гильзы с кап­сюльной втулкой электрического или электроударного действия на броню;

— укладывать в танк (БМП) боеприпасы, не прошедшие осмотр,

Боеприпасы при всех видах работ надлежит укрывать от дождя и снега, а также прямого воздействия солнечных лучей.

О
смотр боеприпасов перед стрельбой производится в целях выявления и изъятия выстрелов, непригодных к стрельбе. К ним относятся артвыстрелы, у которых:

— не ввинчены взрыватели (не приведенные в окончательно снаряженный вид) или взрыватели вывинтились из корпусов;

— повреждена (сорвана, продавлена, проколота) мембрана взрывателя;

— взрыватели имеют следы ударов;

— погнуты баллистические наконечники или ослаблено их крепление;

— течь ВВ из корпуса снаряда;

— корпус снаряда имеет трещины;

— снаряд выдергивается рукой из гильзы;

— имеются забоины и помятости гильзы, мещающие заряжа­нию;

— гильза на дне или около дна имеет трещины. Неисправные артвыстрелы сдаются в органы артвооружения.

Е
сли взрыватель не довинчен или за донный срез гильзы (под­дона) выкупает капсюльная втулка, следует произвести их довинчивание под руководством артиллерийского техника на расстоя­нии не ближе 40 м от материальной части и личного состава.

Сортировка артвыстрелов производится в такой последова­тельности: по назначению снарядов; по партиям боевых зарядов (пороха); по партиям и весовым знакам снарядов.

Сортировка боевых зарядов по партиям имеет более важное значение, чем сортировка снарядов по весовым знакам. Заряды, маркировка которых различается лишь номером партии сборки выстрелов, можно считать принадлежащими- к одной партии.

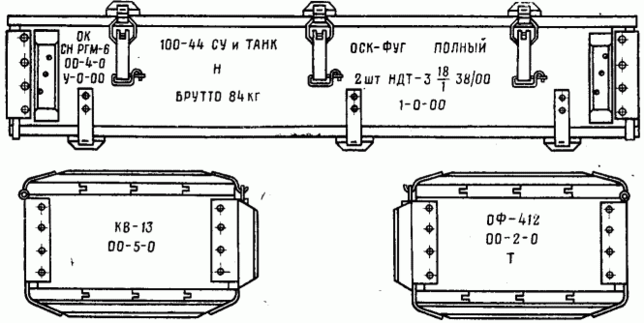

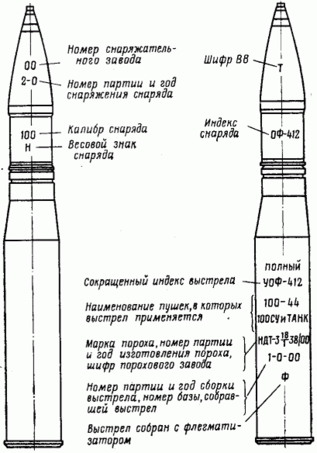

При сортировке артвыстрелов пользуются маркировкой, нано­симой на элементы выстрела (рис. 28) и укупорочные ящики (рис. 29).

Маркировка—это условные обозначения, наносимые краской на элементы боеприпасов и их укупорку, позволяющие определить принадлежность их к тому или другому орудию и другие необхо­димые данные. Кроме того, элементы выстрелов могут иметь клейма, выбиваемые на металлических корпусах. Может нано­ситься отличительная окраска, обычно в виде цветных полос на любом из элементов выстрелов. Все снаряды имеют предохрани­тельную окраску для защиты от коррозии (взрыватели, центрующие утолщения и пояски не окрашиваются).

Для обеспечения герметичности боевых зарядов, если кон­струкция выстрела ее не обеспечивает, выстрел или гильза с бое­вым зарядом укладывается в деревянный ящик в картонном или металлическом герметичном футляре или пенале.

Некоторые буквенные обозначения маркировки:

У—унитарный выстрел; БМ—подкалиберный снаряд с отделяющимся поддоном;

бк— кумулятивный снаряд; ОФ—осколочно-фугасный снаряд;

Ж—заряд из пироксилинового пороха и ЖН— заряд из нитро­глицеринового пороха для выстрелов раздельного гильзового

заряжания.

Весовые знаки на снарядах показывают отклонения веса сна­ряда от нормального. Отличие в одном знаке соответствует изме­нению веса снаряда на 2/3%. Снаряды, отличающиеся на один весовой знак, можно объединять в одну группу.

ЗАКЛЮЧЕНИЕ

И в заключении надо сказать, что речь в этой работе идет не о современном вооружении. В настоящий момент в орудиях отказались от нарезных и перешли к использованию гладкоствольных стволов, с использованием подкалиберных стабилизированных (оперенных, с отделяющимся поддоном) снарядов. Такие боеприпасы имеют целый ряд преимуществ. Так, например бронебойный снаряд вылетевший из гладкого ствола имеет скорость примерно на 300-500 м/с больше чем снаряд нарезного ствола. Так как бронебойный снаряд поражает цель за счет кинетической энергии (скорости), то эта разница очень сильно сказывается на его поражающей способности. Если рассмотреть действие кумулятивного снаряда то действие кумулятивной струи резко снижается из-за вращение, что в свою очередь приводит к снижению эффективности и бронепробиваемости.

Также надо отметить тенденции развития вооружения у легкой гусеничной и колесной техники (БТР, БМП, БМД и т.п.). Последние модели такой техники вооружены не только противотанковыми комплексами ПТУР но и полноценными противотанковыми пушками. Так, например, БМП-3 кроме пулеметного вооружения имеет 100 мм орудие. А на БТР-90 установлена 30 мм скорострельная пушка 2А42.

Литература:

1. “Огневая подготовка” часть 2 - “Основы устройств вооружения” под ред. В. М. Шишковского

2. “Подготовка офицеров запаса сухопутных войск” по ред. Ю. А. Науменко
