В средней части снаряда или ближе к его дну в снарядах к гладкоствольным пушкам впрессован обтюрирующий поясок 14. В снарядах к нарезным пушкам устанавливается кольцо 13, сво­бодно вращающееся на корпусе снаряда, с впрессованным в него ведущим пояском 12 (такой ведущий поясок называется пояском плавающего типа).

В дно корпуса 4 ввинчен корпус 8 стабилизатора, соединенный с помощью осей 11 с лопастями 9. В служебном обращении лопа­сти 9 удерживаются нитями 15, сгорающими при выстреле.

Для обеспечения действия снаряда в его головку ввинчива­ется взрыватель типа ГПВ (головной пьезоэлектрический взрыва­тель). Он состоит из следующих частей: пьезогенератора, предохранительно-взводящего устройства, искрового электро­детонатора (ИЭД) и детонирующего устройства. Детали этих частей собраны в корпусе и во ввинченной в него втулке. Сверху корпус прикрыт колпачком, застопоренным чекой

Основу пьезогенератора составляет пьезоэлемент из титаната бария BaTiO₃. Отшлифованные торцы пьезоэлемента соприкаса­ются сверху с ударником, снизу—с центральным контактом, который размещен в изоляционных втулках. Все эти детали под­жаты гайкой и прикрыты сверху мембраной.

При движении по стволу силы инерции прижимают лопасти 9 снаряда (см. рис. 22) к корпусу 8 стабилизатора.

При движении по нарезному стволу (см. рис. 22, Б) ведущий поясок 12 вместе с кольцом 13 будет идти по нарезам, а корпус 4 снаряда силами трения будет несколько увлекаться. При этом он получает небольшое проворачивание.

На лопасти действуют силы инерции, направленные в сторону движения -снаряда (снаряд замедляет движение). Лопасть пово­рачиваются, и встречный поток воздуха раскрывает их. Провора­чивание (до ≈10 об/с) снаряд гладкоствольной пушки приобрета­ет благодаря скосам на лопастях, а снаряд нарезной пушки будет сохранять проворачивание, полученное в канале ствола.

При ударе о броню на торцах пьезоэлемента возникают разноименные электрические заряды с высокой раз­ностью потенциалов (несколько киловольт). Они накапливаются на нижнем конце стержня и внутренних краях чашечки . Когда разность потенциалов достигает .700—2500В, в промежутке а проскакивает искра. Взрыв искрового электродетонатора ИЭД перебивает перегородку во втулке 12 и передается переда­точному заряду, а затем детонатору. Взрывная волна от дето­натора передается капсюлю-детонатору (см. рис. 22) сна­ряда.

Пьезоэлектрические взрыватели обладают высоким быстродействием и большой надежностью. Перед заряжанием для обе­спечения надежного срабатывания взрывателя колпачок снимается. Можно вести стрельбу и с колпачком (в дождь—обязательно с колпачком).

Действие снаряда основано на кумулятивном эффекте. Куму­лятивный эффект—вид направленного взрыва.

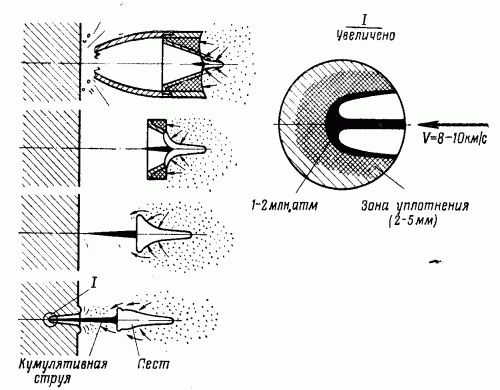

Разрывной (кумулятивный) заряд выполняется в виде цилин­дра ВВ с выемкой, которая должна быть обращена к преграде. Возбуждение взрыва ВВ производится с другого конца цилиндра. Продукты взрыва (рис. 23) с давлением в несколько десятков гигапаскалей (ГПа) действуют практически по нормали к поверх­ности выемки. Взаимодействуя между собой под углом, они об­разуют газовую кумулятивную струю. Кумулятивный эффект резко усиливается, если выемка покрыта тонкой (1—3 мм) металличе­ской облицовкой (воронкой), плотно прилегающей к ВВ. Кон­центрация энергии в металлической струе в 20—30 раз больше, чем в газовой, поэтому металлическая воронка устанавливается всегда и обычно в виде конуса. Под действием продуктов взрыва облицовка обжимается и из нее выдавливается металлическая струя. На формирование кумулятивной струи уходит 10—20% внутренних

слоев металла воронки. Остальная часть воронки обжимается в веретенообразное тело—пест.

М
еталл воронки обжимается со скоростью 1—3 км/с, поэтому расплавиться он не успевает, а только нагревается до t=(450— 600) °С. При этом металл ведет себя подобно несжимаемой жид­кости, но при сохранении структуры твердого состояния.

Кумулятивная струя имеет вид иглы диаметром в средней части для орудий среднего калибра 3—4 мм. Длина ее в момент сформирования составляет примерно две длины образующей воронки. Головная часть струи движется со скоростью 8—10 км/с, и далее к хвосту скорость падает до 1—0,5 км/с. Пест имеет ско­рость около 0,5 км/с и участия в пробитии брони не принимает. В месте контакта струн с броней возникает очень большое давле­ние—100—200 ГПа (1—2 млн. атм). Слои брони под действием струи дробятся и вымываются. На лицевой стороне брони вокруг входного отверстия образуется валик металла с рваными краями, на которых заметно небольшое оплавление. Это является следст­вием нагрева их выделившимся при ударе теплом. Отсюда непра­вильное название снарядов—бронепрожигающие, которое появи­лось тогда, когда это явление не было достаточно изучено. По мере проникновения струи в толщу металла брони явление дроб­ления и вымывания частиц уступает место вытеснению металла вперед и в стороны. В металле, прилегающем к пробоине, созда­ется уплотненный слой толщиной 2—5 мм Металл струи частично оседает на стенках пробоины: струя срабатывается. По мере углубления диаметр пробоины уменьшается вследствие падения скорости и уменьшения массы струи. В среднем диаметр пробоины составляет 0,2—0,3 диаметра кумулятивной выемки снаряда у осно­вания, но примерно в 10 раз больше диаметра струи После про­бития брони с ее внутренней стороны откалывается небольшое количество осколков, внутрь устремляются также остатки струи, движущиеся в очень узком конусе. Попадание их в боеприпасы и горючее бронецели приводит к возникновению пожара.

Вращательное движение снаряда резко уменьшает бронепробиваемость. Вращающиеся снаряды (при частоте вращения 50—80 об/с и более) имеют бронепробиваемость 1,0—1,5 калибра, а невращающиеся —в 3 раза больше. Под действием вращения струя искривляется. Все современные кумулятивные снаряды для гладкоствольных и нарезных пушек и боевые части управляемых и неуправляемых реактивных снарядов невращающиеся (не надо при этом путать вращение с проворачиванием).

Основная особенность кумулятивного снаряда заключается в том, что его бронепробиваемость зависит от конструкции заряда, но не зависит от скорости встречи с броней и, следовательно, от дальности стрельбы. Однако существует такое оптимальное рас­стояние между передним торцом заряда и поверхностью брони в момент разрыва, когда струя имеет наибольшую бронепробивае­мость. Это расстояние называется фокусным. Оно определяется опытным путем. Фокусное расстояние примерно равно двум диа­метрам конической выемки у основания. При разрыве снаряда от брони на расстоянии, меньшем фокусного, бронепробиваемость уменьшается вследствие того, что кумулятивная струя еще не успевает сформироваться. На большем расстоянии струя растяги­вается вследствие наличия градиента скорости, при этом хвосто­вая часть успевает разрушиться.

На последнем свойстве струи основан способ защиты от куму­лятивных снарядов с помощью так называемых “взводных” экра­нов (листы металла, сетки и т. д.). Взрыватель, ударяясь об экран, заставляет срабатывать кумулятивный заряд на большем удалении от брони, чем фокусное расстояние. Однако защита эффективна тогда, когда экран располагается от брони на значи­тельном расстоянии. Недостатком экранов являются их низкая живучесть и громоздкость, поэтому они используются, как пра­вило, для защиты наиболее уязвимой части танка—его бортов

Действие снаряда зависит от материала облицовки, он дол­жен быть достаточно прочным, пластичным и большой плотности. Медная облицовка дает бронепробиваемость на 20% больше, чем воронка из малоуглеродистой стали. Большая плотность и пла­стичность способствуют образованию большей по массе и длине кумулятивной струи.

Большое значение имеют чистота обработки облицовки (осо­бенно внутренней поверхности) и точность выполнения геометри­ческих размеров облицовки, заряда и корпуса снаряда.

Кумулятивные снаряды, как и бронебойные всех типов, могут использоваться для разрушения сооружений и поражения находя­щихся в них вооружения и живой силы противника. Кумулятивные снаряды обладают осколочным действием. Современные снаряды пробивают по нормали броневые плиты, равные по толщине примерно 4 калибрам.

Осколочно-фугасные (ОФ) снаряды служат для разрушения сооружений, поражения вооружения и техники, уничтожения и подавления живой силы противника. При отсутствии бронебой­ных и кумулятивных снарядов они могут применяться для стрельбы по бронецелям. Осколочно-фугасный снаряд обладает осколочным и фугасным действием.

С

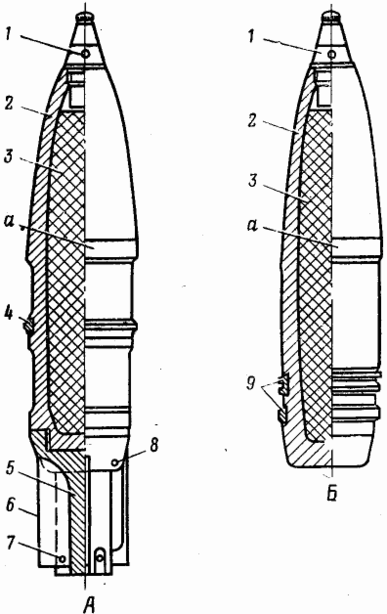

наряд для гладкоствольной пушки (рис. 24, А) состоит из стального корпуса 2, в котором размещается разрывной заряд d (обычно из тротила). В очко корпуса 2 ввинчен головной взрыва­тель 1. В корпус 2, ближе ко дну, впрессован обтюрирующий поя­сок 4. На корпусе делаются центрующие утолщения а. На донную часть корпуса 2 навинчен корпус 5 стабилизатора. С ним с помощью осей 7 соединяются лопасти 6, удер­живаемые в служебном обращении стопорными винтами 8.

В отличие от снаряда к гладко­ствольной пушке снаряд для нарез­ной пушки (рис. 24,Б) оперения не имеет. В корпусе 2 впрессовы­ваются один-два ведущих пояска 9,

П ри движении по каналу глад­кого ствола вследствие того, что центр масс лопасти расположен от оси снаряда на большем расстоя­нии, чем ее ось, силы инерции бу­дут стремиться раскрыть лопасти, срезая стопорные винты При вы­лете из канала ствола лопасти сразу раскрываются, обеспечивая стабилизацию снаряда в полете. Не­обходимое проворачивание снаряд получает в полете благодаря скосам на лопастях.

Снаряд для нарезной пушки приобретает вращение при движе­нии ведущих поясков по нарезам вместе с корпусом. В полете сна­ряд стабилизируется вращением.

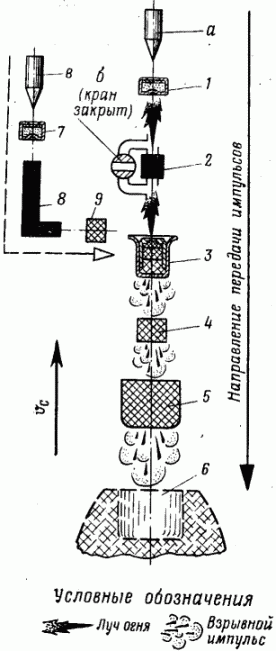

Основу взрывателя составляет огневая цепь. Она представляет собой комбинацию элементов, со­стоящих из различных ВВ (рис. 25).

Начальный импульс в огневой цепи дает капсюль-воспламени­тель 1 при наколе его жалом а. Между капсюлем-воспламенителем 1 и капсюлем-детонатором 3 может устанавливаться замедли­тель 2 из прессованного черного пороха. Если кран б открыт, то луч огня от капсюля к капсюлю проходит беспрепятственно. При закрытом кране горит пороховая запрессовка, обеспечивая замед­ление в действии взрывателя. Капсюль-детонатор 3 усиливает луч огня, уже давая взрывной импульс. В ряде взрывателей (по кон­структивным соображениям) ставят передаточный заряд 4. Дето­натор 5 вызывает взрыв разрывного заряда 6.

Огневая цепь взрывателя может включать в себя самоликви­датор. Он состоит из капсюля-воспламенителя 7 воспламенительного механизма, большого замедлителя 8 (горение его должно продолжаться в течение нескольких или даже нескольких десятков секунд) и усилительного заряда 9, подрывающего капсюль-дето­натор 3 взрывателя. Луч огня капсюля-воспламенителя 7 может использоваться для воспламенения пороховой запрессовки пиро­технического предохранителя.

В конкретных образцах взрывателей некоторые элементы огневой цепи могут быть изъяты или добавлены новые.

По месту установки взрыватели могут быть головными, дон­ными и головодонными. Огневая цепь последних аналогична рас­смотренной. В донном взрывателе или донной части головодонного взрывателя элементы огневой цепи размещены в обратном порядке, так как разрывной заряд находится сверху взрывателя. Элементы воспламенительного механизма устанавливаются одина­ково во всех взрывателях.

По степени предохранения от преждевременного срабатывания (например, от сотрясения при выстреле) капсюлей взрыватели делятся на предохранительного (большинство), полупредохрани­тельного (редко) и непредохранительного (в настоящее время не применяются) типа. В первом случае предохранитель, препятст­вующий срабатыванию взрывателя, а следовательно, разрыву снаряда, расположен между капсюлем-детонатором и детонато­ром, т. е. в служебном обращении и при движении по каналу ствола оба капсюля изолированы. Во втором — предохранитель размещен за капсюлем-воспламенителем и в третьем—такой предохранитель отсутствует.

По дальности взведения взрыватели можно разделить на два типа: с взведением за дульным срезом ствола (в нескольких мет­рах) и с дальним взведением (в нескольких десятках метров).

Взрыватели, в которых перемещаются механические детали, называются механическими. Взрыватели, в которых используется электрическая энергия, называются пьезоэлектрическими (элек­трическими).

Взрыватель РГМ (В-429) — головной, предохранительного типа, с взведением за дульным срезом, механического типа, с тремя установками. Взрыватель состоит из следую­щих частей: ударного механизма, установочно-замедлительного механизма, поворотного предохранительного механизма и детони­рующего устройства.

Установочно-замедлительный механизм состоит из крана, замедлителя и усилителя во втулочке. Кран имеет канал для| прохода (если он открыт) луча огня от капсюля-воспламенителя к капсюлю-детонатору при срабатывании взрывателя. На торце крана нанесена стрелка, а на корпусе —установочные риски с отметками “О” (“Открыт”) и “З” (“Закрыт”).

Взрыватель имеет три установки:
