Цифровые мультиметры.
В
ключение в структурную схему цифрового вольтметра микропроцессора и дополнительных преобразователей позволяет превратить его в универсальный измерительный прибор — мультиметр. Цифровые мультиметры измеряют постоянное и переменное напряжение, силу тока, сопротивления резисторов, частоту электрических колебаний и т.д. При совместном использовании с осциллографом мультиметры позволяют измерять временные интервалы (период, длительность импульсов и т.д.). Наличие в схеме вольтметра микропроцессора позволяет осуществлять автоматическую коррекцию погрешностей, автокалибровку и диагностику отказов.
Рис.36. Современный цифровой вольтметр с микропроцессором

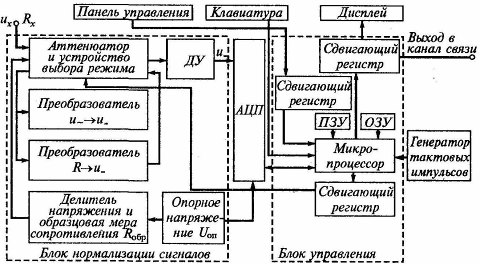

На рис.36 в качестве примера показан современный цифровой вольтметр с микропроцессором. Основными устройствами вольтметра являются микропроцессор, АЦП, блоки нормализации сигналов и управления.
Блок нормализации сигналов с помощью соответствующих преобразователей приводит входные измеряемые параметры (напряжения переменного и постоянного тока, сопротивления постоянному току и пр.) к унифицированному сигналу (и=), который подается на вход АЦП. Последний действует обычно по методу двойного интегрирования. Блок управления обеспечивает выбор режима работы для заданного вида измерений, управление АЦП, дисплеем. Кроме того, он создает нужную конфигурацию системы измерения.
Основой блока управления является микропроцессор, который связан с другими узлами через сдвигающие регистры. Управление микропроцессором осуществляется с помощью клавиатуры, расположенной на панели управления или через стандартный интерфейс (блок сопряжения; стык) подключаемого канала связи. Программа работы микропроцессора хранится в постоянном запоминающем устройстве (ПЗУ) и обеспечивается с помощью оперативного запоминающего устройства (ОЗУ).
Для измерений используются встроенные высокостабильные и прецизионные резистивные делители опорного напряжения, дифференциальный усилитель (ДУ) и ряд внешних элементов (аттенюатор и устройство выбора режима, блок опорного напряжения иоп). Все импульсные и цифровые устройства синхронизируются сигналами генератора тактовых импульсов.
