а м.д.с, приходящаяся на один зазор,

, (2.11а)

где A = i_aN/(πD_a) – линейная нагрузка якоря (число ампер, приходящихся на 1 см окружности якоря).

Следовательно, м.д.с. якоря F_aqx изменяется линейно вдоль его окружности (рис. 2.24, б); под серединой главного полюса она равна нулю, а в точках, где установлены щетки, имеет максимальное значение. При ненасыщенной магнитной системе магнитная индукция в воздушном зазоре

, (2.12)

где δ_x–величина воздушного зазора в точке х.

Из (2.12) следует, что под полюсом при δ_x = const индукция В_aqx изменяется линейно вдоль окружности якоря. Но в междуполюсном пространстве резко возрастает длина магнитной силовой линии, т.е. величина δ_x, и индукция B_aqx резко уменьшается. В результате кривая распределения B_aqx = f(x) приобретает седлообразную форму. Кривую распределения результирующей индукции B_рез = f(x) можно получить путем алгебраического сложения ординат кривых B_в = f(x) и B_aqx = f(x). Как видно из рис. 2.24, в, максимум индукции B_макс имеет место под краями главных полюсов.

Реакция якоря, таким образом, оказывает следующее влияние на магнитное поле машины:

а) физическая нейтраль 0'–0' (см. рис. 2.22) смещается относительно геометрической нейтрали 0–0 на некоторый угол β;

б) искажается кривая распределения индукции B_рез = f(x) в воздушном зазоре и возрастает индукция под краями главных полюсов, что ведет к повышению напряжения в секциях, стороны которых проходят зоны с увеличенной индукцией.

Кроме того, как будет показано ниже, результирующий магнитный поток машины при насыщенной магнитной цепи уменьшается.

Размагничивающее действие поперечного поля реакции якоря. Если магнитная цепь машины не насыщена, то кривая результирующей индукции в воздушном зазоре под действием реакции якоря искажается (рис. 2.24, в) но площадь ее остается равной площади кривой индукции при холостом ходе (рис. 2.24, а).

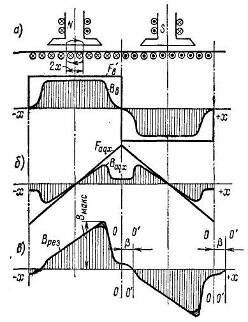

Рис. 2.24 – Распределение индукции в воздушном зазоре машины постоянного тока:

а–от обмотки возбуждения, б – от обмотки якоря, в-результирующее

Следовательно, результирующий поток Ф_рез при нагрузке будет равен потоку Ф_в при холостом ходе. Однако при насыщенной магнитной цепи реакция якоря будет уменьшать поток Ф_рез. Чтобы установить влияние м.д.с. F_aq на величину потока Ф_реэ, рассмотрим зависимость результирующей индукции B_рез в воздушном зазоре от результирующей м.д.с. F_peзx = F'_в ± F_aqx, действующей в некоторой точке х зазора (рис. 2.25).

Примем, что в машине насыщены только зубцы якоря. Тогда м.д.с F'_в будет расходоваться на преодоление магнитного сопротивления одного воздушного зазора и одного зубцового слоя. В точках, лежащих пол серединой полюсов, эта м.д.с. создает индукцию B_ср = B_в, так как в этих точках м.д.с. F_aqx = 0. По мере приближения к одному из краев полюса, например к правому, у полюса N (см. рис. 2.24, в) индукция B_рез будет возрастать до величины B_прx, так как здесь действует м.д.с. F'_в + F_aqx; при приближении к другому краю этого полюса (в данном случае к левому) индукция будет уменьшаться до В_левх, так как здесь действует м. д. с. F'_в–F_aqx. Однако из-за нелинейного характера зависимости B_peз=f(x) прирост индукции ΔB_прx у правого края полюса будет меньше, чем снижение индукции ΔB_левx. у левого края, вследствие чего результирующий поток машины уменьшится [см. косую штриховку в кривой индукции B_рез = f(x) на рис. 2.24, в].

Рис. 2.25 – Определение размагничивающего действия поперечного поля реакции якоря

Хотя снижение магнитного потока под действием м.д.с. якоря обычно невелико и составляет всего 1–3%, это существенно сказывается на характеристиках генераторов постоянного – тока и приводит к уменьшению э.д.с. Е машины при нагрузке по сравнению с э.д.с. Е₀ при холостом ходе.

Если машина работает при небольших токах возбуждения, т.е. на прямолинейной части кривой намагничивания, то редакция якоря размагничивающего действия не оказывает. Аналогичный эффект будет и при очень большом насыщении, когда машина снова работает на прямолинейном участке кривой намагничивания.

Реакция якоря при сдвиге щеток с геометрической нейтрали. В этом случае окружность якоря с обмоткой можно разделить на четыре зоны (рис. 2.26). Две из них, охватывающие стороны секций в пределах угла 2α, образуют продольную м.д.с. F_ad

F_ad = (2a/n) A; (2.13)

две другие, охватывающие стороны секций в пределах угла (π–2а), – поперечную м.д.с.

F_a9 = [(n – 2a)/n] A. (2.13a)

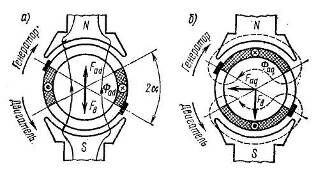

Рис. 2.26 – Возникновение продольной (а) и поперечной (б) м. д. с. якоря при сдвиге щеток с геометрической нейтрали

Продольная м.д.с. F_ad создает продольный поток Ф_аd, который может сильно увеличивать или уменьшать результирующий магнитный поток машины Ф_рез в зависимости от того, совпадает м.д.с, F_ad с м.д.с. F_в или направлена против нее. Направление определяется тем, в какую сторону сдвинуты щетки. Если щетки сдвинуты по направлению вращения генератора или против направления вращения электродвигателя, то продольная м.д.с. F_ad размагничивает машину. При сдвиге щеток в обратном направлении м.д.с. F_ad подмагничивает машину. Свойство продольной м.д.с. F_ad изменять результирующий магнитный поток Ф_рез используется в некоторых специальных машинах, например в электромашинных Усилителях с поперечным полем. Поперечная м.д.с. F_aq создает магнитный поток Ф_aq; она действует на поток Ф_рез так же, как и при расположении щеток на геометрической нейтрали.

2.6 Круговой огонь на коллекторе

При эксплуатации машины постоянного тока на коллекторе иногда возникает электрическая дуга или множество мелких электрических разрядов. Это явление называют круговым огнем.

Причиной возникновения кругового огня является чрезмерно высокое напряжение между смежными коллекторными пластинами.

Если напряжение между смежными пластинами превышает 25 В, то между этими пластинами возможно появление короткой электрической дуги.

При работе машины постоянного тока смежные коллекторные пластины могут оказаться замкнутыми через «мостик», образуемый угольной пылью или более крупными осколками щетки. В этом случае по «мостику» проходит ток, происходит его сгорание и возникает короткая дуга.

Процесс изменения тока в дуге описывается дифференциальным уравнением

, (2.14)

где е_с–мгновенное значение э.д.с. секции; r_с – активное сопротивление секции; L_c – индуктивность секции; Δи_д – падение напряжения в стволе дуги; Δи_э – околоэлектродное падение напряжения в электрической дуге.

Величина Δи_э для медных электродов составляет 20–23 В, что и определяет в основном минимальную величину напряжения между коллекторными пластинами, при которой возможно появление кругового огня.

Дальнейшее (после появления короткой дуги) развитие процесса зависит от параметров электрической машины: ее мощности, величины активного сопротивления и индуктивности секции, частоты вращения ротора и т.д.

В машинах малой мощности, у которых секции обмотки якоря имеют довольно большое активное сопротивление и индуктивность, ток в короткой дуге невелик, и явление кругового огня протекает сравнительно безвредно. В этом случае на коллекторе в зонах, где действует значительное напряжение между пластинами, возникает небольшое искрение. Это явление иногда называют потенциальным искрением, так как оно обусловлено повышенной разностью потенциалов между пластинами коллектора. При более мощных коротких дугах происходит оплавление смежных пластин, при этом образуются кратеры диаметром 2–3 мм и на коллекторе наблюдаются так называемые вспышки. Это явление более опасно, так как оплавленные края коллекторных пластин вызывают быстрый износ щеток, а иногда их полное разрушение.

В мощных машинах, а также машинах средней и малой мощностей с высокими значениями напряжения между коллекторными пластинами, единичная короткая дуга между смежными пластинами перерастает в мощную дугу. Эта дуга перекрывает значительную часть коллектора или даже замыкает накоротко щеткодержатели разной полярности (перекрытие коллектора). Возникновение мощной дуги на коллекторе сопровождается сильным световым и звуковым эффектом (в крупных машинах это похоже на взрыв бомбы). Большой ток якоря, возникающий при перекрытии коллектора, вызывает срабатывание защиты и повреждает поверхность коллектора, изоляторы щеткодержателей и т.д., т.е. выводит машину из строя.

Процессы перерастания единичной вспышки в круговой огонь очень быстротечны, что затрудняло их изучение. Было создано немало различных гипотез, пока не удалось сфотографировать весь процесс скоростной кинокамерой (4000 кадров в секунду). На рис. 2.27, а показала схема развития единичной вспышки в круговой огонь. Короткая дуга возникает из-за наличия «мостика» между» пластинами а и b. Ток в дуге быстро увеличивается и пространство над коллектором ионизируется, т.е. заполняется раскаленными парами меди. По мере вращения коллектора все большее пространство становится ионизированным и, наконец, дуга перекрывает несколько пластин, что ведет к еще большему возрастанию тока. Дальнейшее развитие процесса носит случайный характер, но всегда сопровождается повреждением коллектора и других деталей машины. Процесс перерастания единичной вспышки в мощную дугу длится 0,01–0,001 с и поэтому не удается создать от него какую-либо защиту.

Рис. 2.27 – Возникновение кругового огня на коллекторе и зависимость предельно допустимых напряжений и_к._макс от коллекторного деления t_к:

1 – первичная дуга при замыкании смежных коллекторных пластин,

2 – газы и пары меди, 3 – мощная дуга

Для предотвращения возможности возникновения кругового огня необходимо снижать величину максимального напряжения между смежными коллекторными пластинами. На рис. 2.27, б показаны зависимости предельно допустимых величин максимальных напряжений между смежными коллекторными пластинами u_к.макс от величины коллекторного деления t_к для мощных электрических машин. Чем меньше толщина изоляции Δ_из между пластинами и тоньше сами пластины, тем ниже должно быть выбрано максимальное напряжение. Безусловно, эти рекомендации являются ориентировочными, так как в них не учитываются частота вращения, величина воздушного зазора и т.д.

Искрение под щетками способствует появлению кругового огня, так как при этом происходит интенсивный износ щетрк, а следовательно, повышается вероятность появления токопроводящих мостиков.

Довольно длительное время была распространена гипотеза, согласно которой первоначальной причиной возникновения кругового огня является вытягивание дуги из-под щетки. Но она не подтвердилась практикой и экспериментами. Одним из доказательств развития кругового огня из единичной вспышки были опыты с генератором, работающим в режиме холостого хода со снятыми щетками. В этом случае искрение под щетками отсутствовало, но при достаточно высоком напряжении u_к.макс возникал круговой огонь:

1) когда промежуток между смежными пластинами засорялся осколком щетки; 2) когда между этими пластинами искусственно зажигали короткую дугу с помощью вспомогательного электрода.
