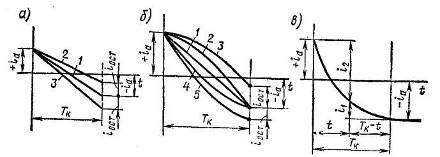

Рис. 2.33 – Кривые изменения тока в коммутируемой секции в течение периода коммутации Тк при пренебрежении сопротивлением щеточного контакта (а) и его учете (б, в)
При ускоренной коммутации (рис. 2.33, а, прямая 3), когда |ек.ср| > |ер.ср|, ток в коммутируемой секции изменяется по закону
, (2.36а)
т.е. быстрее, чем это требуется для безыскровой работы щеток. Сбегающий край щетки и при ускоренной коммутации разрывает остаточный ток iост, а следовательно, и в этом случае будет наблюдаться искрение щетками.
Учет падения напряжения в щеточном контакте.
При построении кривых изменения тока (рис. 2.33, а) не учитывалось падение напряжения в щеточном контакте. В действительности при быстром увеличении плотности тока под сбегающим краем щетки сопротивление щеточного контакта резко возрастает, что ведет к уменьшению остаточного тока или полному его устранению, даже в том случае, когда коммутация отличается от идеальной. Типичные кривые изменения тока в коммутируемой секции с учетом влияния сопротивления щеточного контакта приведены на рис. 2.33, б. При незначительном расстройстве коммутации замедление коммутации (кривая 2) или ее ускорение (кривая 4) не приводят к разрыву сбегающим краем щетки остаточного тока. Только значительное замедление (кривая 3) или значительное ускорение (кривая 5) коммутации приводят к возникновению опасного искрения.
При замедленной коммутации уменьшение остаточного тока происходит под действием разности падений напряжений u1 и u2 (см. рис. 2.30) под сбегающим и набегающим краями щетки:
. (2.39)
При ускоренной коммутации на завершающем этапе, когда ток изменяет свое направление, в уравнение (2.39) входит сумма падений напряжения
. (2.39а)
При этом к концу процесса коммутации резко уменьшается ток i1, т.е. коммутируемая секция заканчивает коммутацию с так называемой ступенью малого тока (рис. 2.33, в), при которой допустима большая разница между ер и ек. Поскольку в эксплуатации появление погрешности коммутации как в одну, как и в другую сторону (т.е. ускоренная и замедленная коммутация) равновероятно, при расчете и наладке машины предпочитают иметь слегка ускоренную коммутацию. Для того чтобы усилить благоприятные влияния падений напряжений u1 + u2 на процесс коммутации, в мощных машинах постоянного тока с затрудненной коммутацией применяют щетки с большим переходным сопротивлением, несмотря на то, что это увеличивает потери мощности в переходном контакте.
Закономерности коммутации, рассмотренные на простейшем примере, в основном сохраняются и для более сложных случаев, когда щетка перекрывает несколько коллекторных пластин и в пазу находится несколько секций. Однако имеются и некоторые отличия от простейшего случая.
Общий случай коммутации при ширине щетки, большей коллекторного деления и нескольких проводниках, лежащих в пазу. В общем случае, когда щетка 1 перекрывает несколько коллекторных пластин (рис. 2.34, а), изменение тока происходит одновременно в нескольких секциях 2, лежащих в одном или нескольких пазах. На рис. 2.34, б изображена диаграмма коммутации секций одного паза для обмотки, показанной на рис. 2.34, а. Прямоугольники 3, 4, 5 и 6 показывают распределение во времени индуктивностей Lc секций, которые приняты равными их взаимоиндуктивностям Мс. Ширина каждого прямоугольника равна периоду коммутации
, (2.40)
где γ = bщ/bк – коэффициент щеточного перекрытия (число коллекторных пластин, перекрываемых щеткой); bк = πDк/K-коллекторное деление–расстояние между серединами соседних коллекторных пластин.
Изменение токов i1, i2, i3 и i4 в рассматриваемых секциях происходит со сдвигом во времени
. (2.41)
Рис. 2.34 – Коммутация при перекрытии щеткой нескольких коллекторных пластин (а) и диаграмма коммутации секции одного паза (б)
Время коммутации всех ип секций, лежащих в каждом слое паза, при диаметральном шаге обмотки якоря
. (2.42)
Коммутация секций происходит в зоне коммутации, т.е. по дуге окружности якоря, в пределах которой перемещаются стороны секции, лежащие в пазах, во время коммутации. Ширину этой зоны bз.к (рис. 2.35, а) можно получить, если умножить время Тп на окружную скорость якоря va:
. (2.43)
Ее можно также выразить через ширину щетки и коллекторное деление:
. (2.43а)
Из рис. 2.34, б следует, что в рассматриваемом случае одновременно может происходить коммутация секций двух пазов: когда начинается коммутация секций любого n-го паза, продолжается коммутация секций предшествующего (п-1) – го паза; заканчивается же коммутация секций n-го паза, когда уже замкнуты накоротко некоторые секции (п + 1) – го паза. Таким образом, при исследовании процесса изменения тока в любой коммутируемой секции нужно учитывать индуктивное влияние секций, расположенных в том же и в соседних пазах. Для каждой из коммутируемых секций можно написать уравнение
, (2.44)
где ек – коммутирующая э. д. с, создаваемая внешним полем (э.д.с. вращения); – Lcdi/dt-э.д.с. самоиндукции, возникающая при изменении тока в секции (индуктируемая потоком рассеяния ФL, рис. 2.35, б); –∑Mкdiк/dt-э.д.с. взаимоиндукции, возникающие в рассматриваемой секции в результате влияния других коммутируемых секций (индуктируемые потоками взаимоиндукции Ф'м и Ф"м рис. 2.35, б); Мк – взаимоиндуктивность рассматриваемой секции с другой секцией, коммутируемой одновременно; iк–ток в секциях, коммутируемых одновременно; ∑ir – сумма падений напряжений в сопротивлениях коммутируемой секции.
Аналитическое решение уравнения (2.44) невозможно, так как входящие в него индуктивности и сопротивления являются нелинейными, а сопротивления r зависят, кроме того, от характера коммутации.
Рассмотрим процесс коммутации в общем виде и определим среднюю скорость изменения тока во всех секциях якоря. При этом воспользуемся следующими соображениями. За время, соответствующее повороту якоря на одно полюсное деление (рис. 2.35, а)
,
происходит изменение направления тока во всех секциях S = N/(2ωc) обмотки якоря, т.е. приращение тока в секциях
.
Следовательно, средняя скорость изменения тока во всех секциях обмотки якоря
. (2.45)
Так как изменение тока в секциях происходит только в период коммутации, выражение (2.45) определяет среднюю скорость изменения тока во всех коммутируемых секциях машины. Однако при анализе коммутации обычно рассматривают секции, находящиеся в одной зоне коммутации bз.к, т.е. коммутируемые одной щеткой.
При этом условии
. (2.45а)
Если принять скорость изменения тока в зоне коммутации постоянной, то постоянным будет и и полный ток, проходящий во всех секциях, которые расположены в этой зоне, вследствие чего поток взаимоиндукции Ф'м + Ф"м, замыкающийся через главные и добавочные полюсы (рис. 2.35, б), будет постоянным. При этом условии взаимоиндукция соседних пазов проявляется только при скорости изменения тока в коммутируемых секциях, отличной от средней. Индуктивность же, обусловленная потоками рассеяния ФL, сказывается при любой скорости изменения тока.

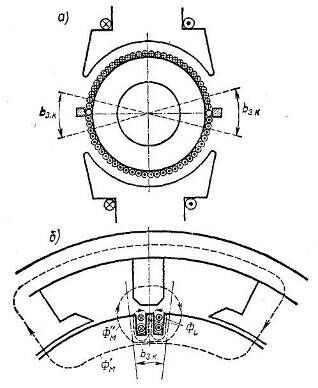

Рис. 2.35 – Положение коммутационной зоны (а) и магнитные потоки, создаваемые в ней коммутируемыми секциями (б)
Наличие сравнительно больших потоков взаимоиндукции Ф'м и Ф"м, обусловливает постоянство средней скорости изменения полного тока в зоне коммутации, так как при любом отклонении от этого закона в коммутируемых секциях индуктируется большая э.д.с. взаимоиндукции
,
стремящаяся ликвидировать указанное отклонение. Это теоретическое положение было впервые выдвинуто Л. Дрейфусом и в дальнейшем подтверждено подробными экспериментами Н.В. Волошина и В.Н. Безрученко.
В простейшем случае одновременной коммутации нескольких секций, каждая из которых занимает отдельный паз, для любой коммутируемой секции можно написать уравнение
, (2.46)
где Lc–индуктивность, обусловленная потоком рассеяния ФL секции; Мк – взаимоиндуктивность, обусловленная суммарным потоком взаимоиндукции Ф'м + Ф"м или с учетом (2.45а)
. (2.46а)
Суммируя уравнения для всех коммутируемых секций и пренебрегая разностью падений напряжений под щеткой, получим
, (2.47)
где ∑ек = ек1 + ек2 + ек3+ · · · екn, n – одно из целых чисел, ближайших к числу γ коллекторных пластин, перекрываемых щеткой.
Примем ек1 = ек2 = ек3= · · · = екn = ек.ср и усредним число коротко-замкнутых секций. Тогда, полагая п = γ, запишем:
. (2.47а)
Поскольку проводимость для суммарного потока взаимоиндукции Ф'м + Ф"м во много раз больше проводимости для потока рассеяния ФL, т.е. Mк>>Lс, и практически, как показали экспериментальные исследования, d∑iк/dt = Avа/ωс = const, получим
, (2.47б)
Откуда
. (2.48)
Сравнивая выражения (2.48) и (2.32), можно установить, что перекрытие щеткой нескольких коллекторных пластин уменьшает величину ек.ср. Это объясняется тем, что увеличивается период коммутации Tк=γπDa/(Kva), а следовательно, снижается средняя величина реактивной э.д.с.
. (2.49)
Таким образом, и для рассмотренного случая условие безыскровой коммутации будет иметь вид ер.ср + ек.ср. = 0. При выполнении его ток в секции за период коммутации изменяется на величину
, (2.50)
и коллекторная пластина выходит из-под щетки без разрыва тока. Такую коммутацию называют среднепрямолинейной.
В каждом слое паза якоря реальной машины находится несколько секций, что дает возможность выполнять для них общую изоляцию относительно корпуса, а это увеличивает коэффициент заполнения паза медью и значительно снижает габариты машины и ее стоимость. Секции, расположенные в одних и тех же пазах, имеют хорошую магнитную связь; индуктивность их Lc приблизительно равна взаимоиндуктивности Мп. Поэтому выход из-под щетки коллекторных пластин, связанных со всеми секциями паза, кроме последней, не вызывает электрической дуги даже при разрыве тока, так как малы переходная индуктивность и энергия, выделяющаяся в дуге. Это явление хорошо известно и в практике эксплуатации коллекторных машин – подгорают пластины коллектора, кратные числу секций в пазу. По указанной причине некоторые исследователи коммутации предлагали последнюю секцию в пазу называть самостоятельной, а те секции, которые не вызывают искрения, – несамостоятельными. Следовательно, при расчете коммутации следует стремиться к тому, чтобы не рвался ток при выходе из-под щетки пластины, связанной с самостоятельной секцией, т.е. заканчивающей коммутацию в пазу.
