Для каждой из коммутируемых секций, лежащих в одном слое рассматриваемого паза, можно написать уравнение
, (2.51)
где Мп–взаимоиндуктивность рассматриваемой секции с другими коммутируемыми секциями, лежащими в одном и том же слое данного паза; Мк–взаимоиндуктивность рассматриваемой секции с другими коммутируемыми секциями, лежащими в соседних пазах. Так как Lc = Mn, то
. (2.51а)
Обозначая полный ток во всех секциях, лежащих в каждом слое, через iп = i1 + i2 + · · · + in получаем
. (2.52)
Уравнение (2.52) по форме соответствует уравнению (2.46а), т.е. коммутацию нескольких секций, лежащих рядом в одном пазу, можно рассматривать как коммутацию одной секции, имеющей начальный ток iп в течение времени Тп.
Средняя величина реактивной э.д.с. при коммутации всех секций, лежащих в каждом слое паза, с учетом (2.42):
. (2.53)
Соответственно из условия ер.ср + ек.ср = 0 должна выбираться и средняя величина коммутирующей э.д.с.
Обычно γ < uп, что обусловливает некоторые особенности коммутации. Типичная диаграмма изменения тока паза in при коммутации показана на рис. 2.36, а. На первом этапе, когда начинается коммутация секций n-го паза, продолжается коммутация секций предшествующего (n-1) – го паза.
Из условия средне прямолинейной коммутации имеем
Рис. 2.36 – График изменения тока паза (а) и распределение тока между отдельными секциями паза (б) в процессе коммутации:
1 – 4 – токи в сторонах секций верхнего слоя паза,
5 -8 – то же, нижнего слоя паза
, (2.54)
Поэтому
. (2.54а)
Иными словами, наличие коммутирующих секций в предшествующем пазу уменьшает скорость изменения тока в секциях рассматриваемого паза. В течение времени Т'п, когда происходит коммутация секции только n-го паза, скорость изменения тока iп максимальна и равна (diп/dt)n = Avа/ωс.
Когда начинается процесс коммутации в секциях последующего (n+1) – го паза, скорость изменения тока снова замедляется:
(2.54б)
Токи между пазами, в которых находятся коммутируемые секции, распределяются соответственно величинам коммутирующих э.д. с. и количеству секций, находящихся в режиме коммутации. Распределение токов между короткозамкнутыми секциями одного паза определяется в основном их активными сопротивлениями, включая сопротивление щеточного контакта. Оно носит в значительной мере случайный характер (рис. 2.36, б), что объясняется нестабильностью щеточного контакта.
В рассматриваемом случае величина остаточного тока, возникающего при нарушениях коммутации,
,
а электромагнитная энергия, выделяющаяся на дуге при искрении, связанном с разрывом остаточного тока,
.
Способы улучшения коммутации. В современных машинах основным средством улучшения коммутации является применение добавочных полюсов, при помощи которых в коммутационной зоне создается магнитное поле, индуктирующее коммутирующую э.д.с. ек.ср требуемой величины. Только в машинах малой мощности (менее 300 Вт) удается обойтись без добавочных полюсов.

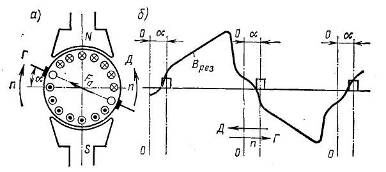

Рис. 2.37 – Сдвиг щеток с геометрической нейтрали (а) и кривая результирующего магнитного поля в зоне установки щеток (б)
Создание коммутирующей э.д.с. путем сдвига щеток с геометрической нейтрали 0–0 на некоторый угол α за физическую нейтраль (рис. 2.37), так чтобы коммутируемые секции оказались в зоне действия магнитного поля с индукцией Врез требуемой величины и направления, применяется крайне редко. В этом случае удается добиться безыскровой работы машины только для одного направления вращения и при одной определенной нагрузке. Изменять же сдвиг щеток в зависимости от направления вращения и режима работы машины практически очень сложно.
Добавочные полюсы устанавливают между главными полюсами (рис. 2.38). Они создают в зоне коммутации магнитное поле с индукцией Вк такой величины, чтобы при вращении якоря в коммутируемых секциях индуктировалась э.д.с. ек.ср = – ер.ср.
Рис. 2.38 – Расположение добавочных полюсов в машине:
1 – добавочные полюсы, 2 – обмотка добавочных полюсов, 3 – обмотка возбуждения, 4 – главные полюсы
Обмотку добавочных полюсов включают последовательно в цепь якоря, а магнитную систему выполняют ненасыщенной. Поэтому коммутирующая э.д.с. ек.ср оказывается пропорциональной току якоря и его линейной скорости va, которая в свою очередь пропорциональна частоте вращения:
. (2.55)
Следовательно, э.д. с. ек.ср изменяется по такому же закону, как и реактивная э.д. с:
. (2.56)
Поэтому если осуществить взаимную компенсацию э.д.с. ер.ср + ек.ср = 0 для какого-то одного режима работы, то их компенсация автоматически обеспечивается и при других режимах. Полярность добавочных полюсов зависит от направления вращения и режима работы машины. В генераторном режиме полярность добавочного полюса должна быть такой же, как у следующего за ним по направлению вращения главного полюса; в двигательном режиме – как у предшествующего ему по направлению вращения главного полюса.
Сердечники добавочных полюсов изготовляют обычно массивными из стальной поковки, хотя иногда применяют и шихтованные, из листов электротехнической стали. Последнее делается в тех случаях, когда в токе якоря имеются переменные составляющие (двигатели пульсирующего тока и т.д.), для того чтобы и э.д.с. ек тоже имела переменные составляющие, пропорциональные току якоря.
Величина индукции Вк под добавочным полюсом обычно мала, так как мала и средняя величина коммутирующей э.д.с. – ек.ср =3 ÷ 10 В. Однако м.д.с. обмотки добавочных полюсов должна быть очень большой, так как она направлена против поперечной составляющей Faq = τA м.д.с. реакции якоря. Поэтому обмотка каждого полюса должна иметь м.д.с.
, (2.57)
где Вк–индукция в воздушном зазоре под добавочными полюсами, которая вычисляется по (2.55) при условии |ек.ср|; = |ер.ср|; δдоб и kδдоб–величина и коэффициент воздушного зазора под добавочными полюсами.
При расчете м.д.с. добавочных полюсов обычно не учитывается возможность получения несколько ускоренной коммутации, так как требуемое ускорение достигается регулировкой воздушного зазора при наладке машины.
Из-за значительной величины м. д. с. Fдo6 поток рассеяния добавочного полюса очень велик и превышает в 2–4 раза полезный поток, замыкающийся через якорь. Для уменьшения потока рассеяния, который может вызвать насыщение сердечника добавочного полюса, в крупных машинах делают второй зазор δдоб2 (рис. 2.39, а), устанавливая диамагнитные прокладки между сердечником полюса и ярмом. В этом случае
, (2.58)
где Bк1 и Вк2–индукции в основном и втором зазорах; kδдоб1 – соответствующий коэффициент воздушного зазора; δдоб1 и δдоб2–величины этих зазоров.
При наличии компенсационной обмотки требуемая м.д.с. добавочного полюса резко уменьшается, так как м. д. с. компенсационной обмотки Fк.о действует против м.д.с. Faq реакции якоря:
. (2.58а)
Это позволяет (для уменьшения потоков рассеяния) сосредоточить обмотку добавочного полюса у якоря (рис. 2.39, б). Ширину наконечника добавочного полюса в малых машинах выбирают равной ширине зоны коммутации: bдоб ≈ bз.к.
Рис. 2.39 – Формы сердечников и расположение на них катушек обмотки добавочных полюсов:
1-корпус (станина), 2 – диамагнитная прокладка,
3 – сердечник, 4 – катушка
В крупных машинах с напряженной коммутацией ширину наконечника добавочного полюса выбирают относительно узкой: bдоб = (0,3 ÷ 0,6) bз.к – При такой ширине добавочного полюса распределение индукции в зоне коммутации имеет вид, показанный на рис. 2.40, вследствие чего коммутирующая э.д.с. в начале зоны коммутации и в конце значительно ниже среднего значения. Это приводит к тому, что первая секция паза вступает в коммутацию, а последняя секция выходит из нее со «ступенью малого тока» (см. рис. 2.33, в), что благоприятно сказывается на коммутации, так как предотвращает разрыв тока при случайном нарушении контакта между пластиной и сбегающим краем щетки. Узкие добавочные полюсы требуют повышенной точности сборки машины и установки щеток, поэтому в машинах малой и средней мощности их не применяют.
Рис. 2.40 – Кривая распределения индукции в воздушном зазоре под добавочным полюсом при узком полюсном наконечнике
Необходимость обеспечения удовлетворительной коммутации накладывает определенные ограничения на габаритные размеры и конструкцию машин постоянного тока. Практика электромашиностроения показывает, что можно добиться безыскровой коммутации лишь тогда, когда реактивная э.д. с. в номинальном режиме не превосходит некоторого предельного значения. Поэтому в крупных машинах и машинах, работающих при высоких частотах вращения, применяют одновитковые секции и делают неглубокие пазы (не более 4–6 см в самых мощных машинах) с целью уменьшения индуктивности секции. В ряде случаев для уменьшения реактивной э.д.с. приходиться ограничивать активную длину якоря и его окружную скорость. Все эти меры приводят либо к снижению мощности машины при заданных габаритах, либо к увеличению ее размеров и массы (при заданной мощности). Поэтому машины постоянного тока имеют меньшую мощность, чем машины переменного тока тех же габаритов; при мощности 100–1000 кВт уменьшение составляет 20–25%. Попытки увеличить мощность, допустив увеличение степени искрения на коллекторе, приводят к резкому возрастанию эксплуатационных расходов. Условия коммутации ограничивают также предельную мощность, на которую может быть построена машина постоянного тока (при заданной частоте вращения).
Чтобы уменьшить влияние технологических отклонений и вибраций щеток на качество коммутации, применяют обмотки с укороченным шагом и ступенчатые обмотки. В этих обмотках последняя секция паза одного слоя, заканчивая коммутацию, оказывается магнитно связанной с секцией другого слоя, которая остается замкнутой щеткой. Вследствие этого под щеткой выделяется только часть электромагнитной энергии остаточного тока
, (2.59)
