surf(x,y,z)

где функция meshgrid(-3:1:3) задает сетку на плоскости x и y в виде двумерных массивов размера 7х7; функция peaks(x,y) является двумерной функцией, используемой в MATLAB-е в качестве стандартных примеров, а surf(x,y,z) строит окрашенную параметрическую повер-хность. Соответствующий график показан ниже.

1. Создадим теперь более мелкую сетку для интерполяции (с шагом 0.25).

[xi,yi] = meshgrid(-3:0.25:3);

1. Осуществим интерполяция перечисленными выше методами.

zi1 = interp2(x,y,z,xi,yi,'nearest');

zi2 = interp2(x,y,z,xi,yi,'bilinear');

zi3 = interp2(x,y,z,xi,yi,'bicubic');

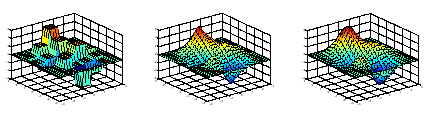

Сравним графики поверхностей для различных методов интерполяции.

surf(xi,yi,zi1) surf(xi,yi,zi2) surf(xi,yi,zi3)

Метод ‘nearest’ Метод ‘bilinear’ Метод ‘bicubic’

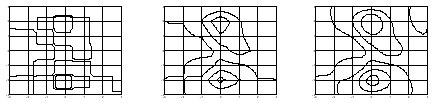

Интересно также сравнить линии уровней данных поверхностей, построенных при помощи специальной функции contour.

contour(xi,yi,zi1) contour(xi,yi,zi2) contour(xi,yi,zi3)

Метод ‘nearest’ Метод ‘bilinear’ Метод ‘bicubic’

Отметим, что бикубический метод производит обычно более гладкие контуры. Это, однако, не всегда является основной заботой. Для некоторых приложений, таких, например, как об-работка изображений в медицине, метод типа ступенчатой интерполяции может быть более предпочтительным, так как он не «производит» никаких «новых» результатов наблюдений.

Анализ данных и статистика

В данном разделе будут рассмотрены некоторые основные возможности системы MATLAB в области анализа данных и статистической обработки информации. Помимо базовых функ-ций, в системе MATLAB имеется также ряд специализированных пакетов, предназначенных для решения соответствующих задач в различных приложениях (на английском языке даны названия пакетов) :

• Optimization – Нелинейные методы обработки данных и оптимизация.

• Signal Processing – Обработка сигналов, фильтрация и частотный анализ.

• Spline – Аппроксимация сплайнами.

• Statistics – Углубленный статистический анализ, нелинейная аппроксимация и

регрессия.

• Wavelet - Импульсная декомпозиция сигналов и изображений.

Внимание ! MATLAB выполняет обработку данных, записанных в виде двумерных массивов по столбцам ! Одномерные статистические данные обычно хранятся в отдельных векорах, причем n-мерные векторы могут иметь размерность 1х n или nх1. Для многомерных данных матрица является естественным представлением, но здесь имеются две возможности для ориентации данных. По принятому в системе MATLAB соглашению, различные пере-менные должны образовывать столбцы, а соответствующие наблюдения - строки. Поэтому, например, набор данных, состоящий из 24 выборок 3 переменных записывается в виде мат-рицы размера 24х3.

Основные функции обработки данных

Перечень функций обработки данных, расположенных в директории MATLAB-а datafun приведен в Приложении 8 .

Рассмотрим гипотетический числовой пример, который основан на ежечасном подсчете чис-ла машин, проходящих через три различные пункта в течении 24 часов. Допустим, результа-ты наблюдений дают следующую матрицу count

count =

11 11 9

7 13 11

14 17 20

11 13 9

43 51 69

38 46 76

61 132 186

75 135 180

38 88 115

28 36 55

12 12 14

18 27 30

18 19 29

17 15 18

19 36 48

32 47 10

42 65 92

57 66 151

44 55 90

114 145 257

35 58 68

11 12 15

13 9 15

10 9 7

Таким образом, мы имеем 24 наблюдения трех переменных. Создадим вектор времени, t, со-стоящий из целых чисел от 1 до 24: t = 1 : 24. Построим теперь зависимости столбцов матри-цы counts от времени и надпишем график:

plot(t, count)

legend('Location 1','Location 2','Location 3',0)

xlabel('Time')

ylabel('Vehicle Count')

grid on

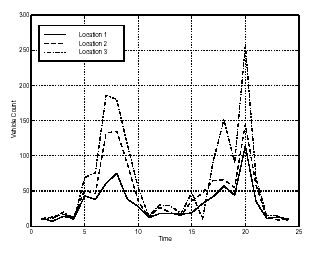

где функция plot(t, count) строит зависимости трех векторов-столбцов от времени; функция

legend('Location 1','Location 2','Location 3',0) показывает тип кривых; функции xlabel и ylabel надписывают координатные оси, а grid on выводит координатную сетку. Соответству-ющий график показан ниже.

Применим к матрице count функции max (максимальное значение), mean (среднее значение) и std (стандартное, или среднеквадратическое отклонение).

mx = max(count)

mu = mean(count)

sigma = std(count)

В результате получим

mx =

114 145 257

mu =

32.00 46.5417 65.5833

sigma =

25.3703 41.4057 68.0281

где каждое число в строке ответов есть результат операции вдоль соответствующего столбца матрицы count. Для определения индекса максимального или минимального элемента нужно в соответствующей функции задать второй выходной параметр. Например, ввод

[mx,indx] = min(count)

mx =

7 9 7

indx =

2 23 24

показывает, что наименьшее число машин за час было зарегестрировано в 2 часа для первого пункта наблюдения (первый столбец) и в 23 и 24 чч. для остальных пунктов наблюдения.

Вы можете вычесть среднее значение из каждого столбца данных, используя внешнее произ-ведение вектора, составленного из единиц и вектора mu (вектора средних значений)

e = ones(24, 1)

x = count - e*mu

Перегруппировка данных может помочь вам в оценке всего набора данных. Так, использование в системе MATLAB в качестве единственного индекса матрицы двоеточия, приводит к представлению этой матрицы как одного длинного вектора, составленного из ее столбцов. Поэтому, для нахождения минимального значения всего множества данных можно ввести

min(count(:))

что приводит к результату

ans =

7

Запись count(:) в данном случае привела к перегруппировке матрицы размера 24х3 в вектор-столбец размера 72х1.

Матрица ковариаций и коэффициенты корреляции

Для статистической обработки в MATLAB-е имеются две основные функции для вычисле-ния ковариации и коэффициентов корреляции:

• cov – В случае вектора данных эта функция выдает дисперсию, то есть меру распреде-

ления (отклонения) наблюдаемой переменной от ее среднего значения. В случае

матриц это также мера линейной зависимости между отдельными переменными,

определяемая недиагональными элементами.

• corrcoef – Коэффициенты корреляции – нормализованная мера линейной вероятност-ной зависимости между перменными.

Применим функцию cov к первому столбцу матрицы count

cov(count(:,1))

Результатом будет дисперсия числа машин на первом пункте наблюдения

ans =

643.6522

Для массива данных, функция cov вычисляет матрицу ковариаций. Дисперсии столбцов мас-сива данных при этом расположены на главной диагонали матрицы ковариаций. Остальные элементы матрицы характеризуют ковариацию между столбцами исходного массива. Для матрицы размера mхn, матрица ковариаций имеет размер n-by-n и является симметричной, то есть совпадает с транспонированной.

Функция corrcoef вычисляет матрицу коэффициентов корреляции для массива данных, где каждая строка есть наблюдение, а каждый столбец – переменная. Коэффициент корреляции – это нормализованная мера линейной зависимости между двумя переменными. Для некор-релированных (линейно-независимых) данных коэффициент корреляции равен нулю; экива-лентные данные имеют единичный коэффициент корреляции. Для матрицы mхn, соответст-вующая матрица коэффициентов корреляции имеет размер nхn. Расположение элементов в матрице коэффициентов корреляции аналогично расположению элементов в рассмотренной выше матрице ковариаций. Для нашего примера подсчета количества машин, при вводе

corrcoef(count)

получим

ans =

1.0000 0.9331 0.9599

0.9331 1.0000 0.9553

0.9599 0.9553 1.0000

Очевидно, здесь имеется сильная линейная корреляция между наблюдениями числа машин в трех различных точках, так как результаты довольно близки к единице.

Конечные разности

MATLAB предоставляет три функции для вычисления конечных разностей.

Функция diff вычисляет разность между последовательными элементами числового вектора, то есть diff(X) есть [X(2) -X(1) X(3) -X(2) ... X(n) -X(n-1)]. Так, для вектора A,

A = [9 -2 3 0 1 5 4];

diff(A)

MATLAB возвращает

ans =

-11 5 -3 1 4 -1

Помимо вычисления первой разности, функция diff является полезной для определения опре-деленных характеристик вектора. Например, вы можете использовать diff для определения, является ли вектор монотонным (значения элементов или всегда возрастают или убывают), или имеет ли он равные приращения и т.д. Следующая таблица описывает несколько различ-ных путей использования функции diff с одномерным вектором x.

Обработка данных

В данном разделе рассматривается как поступать с:

• Отсутствующими значениями

• Выбросами значений или несовместимыми («неуместными») значениями

Отсутствующие значения

Специальное обозначение NaN, соответствует в MATLAB-е нечисловое значение. В соответ-ствие с принятыми соглашениями NaN является результатом неопределенных выражений та-ких как 0/0. Надлежащее обращение с отсутствующими данными является сложной пробле-мой и зачастую меняется в различных ситуациях. Для целей анализа данных, часто удобно использовать NaN для представления отсутствующих значений или данных которые недос-тупны. MATLAB обращается со значениями NaN единообразным и строгим образом. Эти значения сохраняются в процессе вычислений вплоть до конечных результатов. Любое мате-матическое действие, производимое над значением NaN, в результате также производит NaN. Например, рассмотрим матрицу, содержащую волшебный квадрат размера 3х3, где це-нтральный элемент установлен равным NaN.

a = magic(3); a(2,2) = NaN;

a =

8 1 6

3 NaN 7

4 9 2

Вычислим сумму элементов всех столбцов матрицы:

sum(a)

ans =

15 NaN 15

Любые математические действия над NaN распространяют NaN вплоть до конечного резуль-тата. Перед проведением любых статистических вычислений вам следует удалить все NaN-ы из имеющихся данных. Вот некоторые возможные пути выполнения данной операции.

Внимание. Для нахождения нечисловых значений NaN вам следует использовать специаль-ную функцию isnan, поскольку при принятом в MATLAB-е соглашении, логическое сравне-ние NaN == NaN всегда выдает 0. Вы не можете использовать запись x(x==NaN) = [ ] для удаления NaN-ов из ваших данных.

Если вам часто приходится удалять NaN-ы, воспользуйтесь короткой программой, записан-ной в виде М-файла.

function X = excise(X)
