patient(2).billing = 28.50;

patient(2).test = [68 70 68; 118 118 119; 172 170 169];

Структура patient имеет теперь размер [1 2]. Отметим, что если массив структур содержит более одного элемента, то MATLAB уже не выводит на экран содержание отдельных полей при вводе имени структуры. Взамен, на дисплей выдаются общая информация о содержимом структуры, то есть имена полей:

Patient

patient =

1x2 struct array with fields:

name

billing

test

Для получения данной информации вы можете также использовать функцию fieldnames. Данная функция выдает массив ячеек содержащих названия полей в форме строки. Если вы расширяете структуру, MATLAB запалняет те поля, в которые вы не ввели данные, пустыми матрицами так, что:

• Все структуры в массиве имеют одинаковое число полей.

• Все соответствующие поля имеют одинаковые имена.

Например, при вводе

patient(3).name = 'Alan Johnson'

структура patient принимает размер 1х3. При это оба поля patient(3).billing и patient(3).test содержат пустые матрицы.

Внимание! Размеры данных в одноименных полях могут быть различными. В нашем при-мере со структурой patient поля name могут иметь различную длину, поля test могут содер-жать массивы числовых данных различных размеров и так далее.

Создание массива структур с использованием функции struct.

Вы можете заранее создать массив структур применив функцию struct. Ее основная форма имеет вид

str_array = struct ('поле1',знач1,'поле2',знач2, ...)

где аргументами являются имена полей и их соответствующие значения. Значением поля мо-жет быть или одно значение, представленное любой допустимой конструкцией в MATLAB-е, или массив ячеек данных (массивы ячеек рассмотрены в следующем разделе). Все значения полей в списке аргументов должны иметь одинаковый вид (единственное значение или мас-сив ячеек).

Вы можете использовать различные методы для задания массива структур. Эти методы отличаются способом инициализации полей структуры. В качестве примера расмотрим зада-ние структуры размера 1х3 с именем weather (погода), имеющую поля temp (температура)

и rainfall (дождевые осадки). Три различные способа задания такой структуры даны в приведенной ниже таблице.

Обращение к данным в массивах структур.

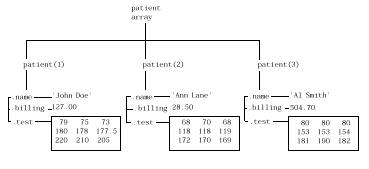

Используя индексацию массива структур, можно осуществить обращение к данным любого поля или любого элемента поля в массиве структуры. Аналогичным образом, вы можете за-дать значение любого поля или элемента поля структуры. В качестве примера, используемо-го в данном разделе, рассмотрим структуру, представленную на приведенном ниже рисунке.

Вы можете обратиться к подмассивам путем дабавления стандартной индексации к имени массива структур. Например, следующая запись приводит к структуре размера 1х2

mypatients = patient(1:2)

1x2 struct array with fields:

name

billing

test

Первая структура в массиве mypatients совпадает с первой структурой в массиве patient:

mypatients(1)

ans =

name: 'John Doe'

billing: 127

test: [3x3 double].

Для обращения к полю определенной структуры, нужно добавить точку (.) после имени стру-ктуры, с указанием далее имени поля:

str = patient(2) . name

str =

Ann Lane

Для обращения к элементам внутри полей, следует добавить требуемые индексы к имени поля. Если поле содержит числовой массив, нужно использовать индексация цифровых массивов. Если поле содержит массив ячеек, используйте соответствующую индексацию ячеек и так далее. Например,

test2b = patient(3).test(2,2)

test2b =

153

Аналогичную форму записи следует использовать и для задания значений переменных внутри поля, например,

patient(3).test(2,2) = 7

Вы можете также одновременно извлечь данные одноименных полей многомерной структу-ры. Например, запись ниже создает вектор 1х3, содержащий все значения счетов полей billing fields.

bills = [patient.billing]

bills =

127.0000 28.5000 504.7000

Аналогично, вы можете создать массив ячеек, содержащий данные температур test для пер-вых двух структур.

tests = {patient(1:2).test}

tests =

[3x3 double] [3x3 double]

Обращение к полям структуры с применением функций setfield и getfield

Прямая индексация обычно является наиболее эффективным способом задания или получе-ния значений полей структуры. Если, однако, вы знаете только название поля в виде строки, например, если вы использовали функцию fieldnames для получения имени поля в пределах M-файла – то для указанных операций с данными этих полей можно также применить функ-ции setfield и getfield.

Функция getfield позволяет получить значение или значения поля или элемента поля и име-ет следующий синтаксис

f = getfield(array,{array_index},'field',{field_index})

где индекс field_index является необязательным , а array_index является необязательным для массива структур размера 1х1. Данный синтаксис соответствует записи

f = array(array_index).field(field_index)

Например, для обращения к полю name во второй структуре массива patient запишем

str = getfield(patient,{2},'name')

Аналогично, функция setfield дает возможность задать значения полей используя синтаксис

f = setfield (array,{array_index},'field',{field_index},value)

Определение размера массива структур

Для получения размера массива структур или размера любого поля структуры. можно вос-пользоваться функцией size. При вводе в качестве аргумента функции size имени структуры, данная функция возвращает вектор размерностей массива. Если задать аргумент в форме массив(n).поле, функция size возвращает размер содержимого поля. Например, для нашей структуры patient размера 1х3, запись size(patient) возвращает вектор [1 3]. Выражение size(patient(1,2).name) возвращает длину строки имени элемента (1,2) структуры patient.

Добавление полей к структуре

Вы можете добавить поле ко всем структурам в массиве добавлением поле к любой одной структуре. Например, для добавления поля номера социальной страховки к массиву patient можно воспользоваться записью вида

patient(2).ssn = '000–00–0000'

При этом поле patient(2).ssn второго пациекта имеет заданное значение. Все другие структу-ры в массиве структур также имеют поле ssn, но эти поля содержат пустые матрицы до тех пор, пока вы не зададите в явном виде соответствующие значения.

Удаление поля из структуры

Вы можете удалить любое поле заданной структуры при помощи функции rmfield. Ее наиболее общая форма имеет вид

struc2 = rmfield(array,'field')

где array это массив структур, а 'field' является именем поля, которое вы хотите удалить. Например, чтобы удалить поле name из массива patient, нужно ввести:

patient = rmfield(patient,'name')

Применение функций и операторов

Вы можете осуществлять операции над полями и над элементами полей точно так же, как над любыми другими массивами системы MATLAB. Для выбора данных, над которыми нужно произвести действия нужно использовать индексацию. Например, следующее выра-жение вычисляет среднее значение вдоль строк массива test в patient(2):

mean((patient(2).test)')

Зачастую бывают различные возможности для применеия функций или операторов к полям массива структур. Один из путей суммирования всех полей billing в структуре patient выг-лядит следующим образом:

total = 0;

for j = 1:length(patient)

total = total + patient(j).billing;

end

Для упрощения подобных операций, MATLAB предоставляет возможность производить дей-ствия одновременно со всеми одноименными полями массива структур. Для этого нужно просто заключить выражение (допустим, array.field) в квадратные скобки внутри применяе-мой функции. Например, вы можете решить приведенную выше задачу, записав

total = sum ([patient.billing])

Подобная запись эквивалентна использованию так называемого списка, разделенного запятой (comma-separated list)

total = sum ([patient(1).billing , patient(2).billing ,...])

Такой синтаксис наиболее полезен в случаях, когда поле является скалярным операндом.

Создание функций для операций над массивами структур

Вы можете записать свои функции в виде М-файлов для работы со структурами любой нес-тандартной формы. При этом вам придется осуществить собственный контроль ошибок. Иными словами, вам следует убедиться, что осуществляется проверка действий над выбран-ными полями.

В качестве примера, рассмотрим набор данных, который описывает измерения в различных моментах времени различных токсинов в источнике питьевой воды. Данные состоят из 15 различных наблюдений, где каждое наблюдение содержит три независимых замера. Вы мо-жете организовать эти данные в виде набора 15 структур, где каждая структура имеет три поля, по одному для каждого проведенного измерения.

Приведенная ниже функция concen, действует над массивом структур со специфичными ха-рактеристиками. Их характеристики должны содержать поля lead (свинец), mercury (ртуть),

и chromium (хром).

function [r1, r2] = concen(toxtest);

% Create two vectors. r1 contains the ratio of mercury to lead

% at each observation. r2 contains the ratio of lead to chromium.

r1 = [toxtest.mercury]./[toxtest.lead];

r2 = [toxtest.lead]./[toxtest.chromium];

% Plot the concentrations of lead, mercury, and chromium

% on the same plot, using different colors for each.

lead = [toxtest.lead];

mercury = [toxtest.mercury];

chromium = [toxtest.chromium];

plot(lead,'r'); hold on

plot(mercury,'b')

plot(chromium,'y'); hold off

Данная функция создает два вектора. r1 содержит отношение ртути к свинцу в каждом наб-людении, а r2 содержит отношение свинца к хрому. Далее эта функция строит кривые кон-центрации свинца, ртути и хрома на одном графике, используя разные цвета (красный – сви-нец, синий – ртуть, желтый – хром).

Попробуйте применить данную функцию на примеры структуры test со следующими данны-ми
