X(any(isnan(X')),:) = [ ];

Тогда. напечатав

X = excise(X);

вы выполните требуемое действие (excise по английски означает вырезать)

Удаление выбросов значений

Вы можете удалить выбросы значений или несовместимые данные при помощи процедур, весьма схожих с удалением NaN-ов. Для нашей транспортной задачи, с матрицей данных count, средние значения и стандартные (среднеквадратические) отклонения каждого столбца матрицы count равны

mu = mean(count)

sigma = std(count)

mu =

32.0000 46.5417 65.5833

sigma =

25.3703 41.4057 68.0281

Число строк с выбросами значений, превышающими утроенное среднеквадратическое откло-нение от среднего значения можно получить следующим образом:

[n, p] = size(count)

outliers = abs(count - mu(ones(n, 1),:)) > 3*sigma(ones(n, 1),:);

nout = sum(outliers)

nout =

1 0 0

Имеется только один выброс в первом столбце. Удалим все наблюдение при помощи выра-жения

count(any(outliers'),:) = [ ];

Регрессия и подгонка кривых

Часто бывает полезным или необходимым найти функцию, которая описывает взаимосвязь между некоторыми наблюдаемыми (или найденными экспериментально) переменными. Оп-ределение коэффициентов такой функции ведет к решению задачи переопределенной систе-мы линейных уравнений, то есть системы, у которой число уравнений превышает число не-известных. Указанные коэффициенты можно легко найти с использованием оператора обрат-ного деления \ (backslash). Допустим, вы производили измерения переменной y при разных значениях времени t.

t = [0 0.3 0.8 1.1 1.6 2.3]';

y = [0.5 0.82 1.14 1.25 1.35 1.40]';

plot(t,y,'o'); grid on

В следующих разделах мы рассмотрим три способа моделирования (аппроксимации) этих данных:

• Методом полиномиальной регрессии

• Методом линейно-параметрической (linear-in-the-parameters) регрессии

• Методом множественной регрессии

Полиномиальная регрессия

Основываясь на виде графика, можно допустить, что данные могут быть аппроксимированы полиномиальной функцией второго порядка:

y = a₀ + a₁t + a₂t²

Неизвестные коэффициенты a₀ , a₁ и a₂ могут быть найдены методом среднеквадратичес-кой подгонки (аппроксимации), которая основана на минимизации суммы квадратов отклоне-ний данных от модели. Мы имеем шесть уравнений относительно трех неизвестных,

представляемых следующей матрицей 6х3:

X = [ones(size(t)) t t.^2]

X = 1.0000 0 0

1.0000 0.3000 0.0900

1.0000 0.8000 0.6400

1.0000 1.1000 1.2100

1.0000 1.6000 2.5600

1.0000 2.3000 5.2900

Решение находится при помощи оператора \ :

a = X\y

a =

0.5318

0.9191

- 0.2387

Следовательно, полиномиальная модель второго порядка наших данных будет иметь вид

y = 0.5318 + 0.9191t – 0.2387 t²

Оценим теперь значения модели на равноотстоящих точках (с шагом 0.1) и нанесем кривую на график с исходными данными.

T = (0 : 0.1 : 2.5)';

Y = [ones(size(T)) T T.^2]*a;

plot(T,Y,'-',t,y,'o'); grid on

Очевидно, полиномиальная аппроксимация оказалась не столь удачной. Здесь можно или по-высить порядок аппроксимирующего полинома, или попытаться найти какую-либо другую функциональную зависимость для получения лучшей подгонки.

Линейно-параметрическая регрессия¹

Вместо полиномиальной функции, можно было-бы попробовать так называемую линейно-параметрическую функцию. В данном случае, рассмотрим экспоненциальную функцию

y = a₀ + a₁℮^-t + a₂t℮^-t

Здесь также, неизвестные коэффициенты a₀ , a₁ и a₂ могут быть найдены методом наимень-ших квадратов. Составим и решим систему совместных уравнений, сформировав регресси-онную матрицу X, и применив для определения коэффициентов оператор \ :

X = [ones(size(t)) exp(- t) t.*exp(- t)];

a = X\y

a =

1.3974

- 0.8988

0.4097

Значит, наша модель данных имеет вид

y = 1.3974 – 0.8988℮^-t + 0.4097t℮^-t

Оценим теперь, как и раньше, значения модели на равноотстоящих точках (с шагом 0.1) и на-несем эту кривую на график с исходными данными.

Как видно из данного графика, подгонка здесь намного лучше чем в случае полиномиальной функции второго порядка.

Множественная регрессия

Рассмотренные выше методы аппроксимации данных можно распространить и на случай бо-лее чем одной независимой переменной, за счет перехода к расширенной форме записи. До-пустим, мы измерили величину y для некоторых значений двух параметров x₁ и x₂ и полу-чили следующие результаты

x1 = [0.2 0.5 0.6 0.8 1.0 1.1]' ;

x2 = [0.1 0.3 0.4 0.9 1.1 1.4]' ;

y = [0.17 0.26 0.28 0.23 0.27 0.24]' ;

Множественную модель данных будем искать в виде

y = a₀ + a₁x₁ + a₂x₂

Методы множественной регрессии решают задачу определения неизвестных коэффициентов a₀ , a₁ и a₂ путем минимизации среднеквадратической ошибки приближения. Составим сов-местную систему уравнений, сформировав матрицу регрессии X и решив уравнения отно-сительно неизвестных коэффициентов, применяя оператор \ .

X = [ones(size(x1)) x1 x2];

a = X\y

a =

0.1018

0.4844

-0.2847

Следовательно, модель дающая минимальную среднеквадратическую ошибку аппроксима-ции имеет вид

y = 0.1018 + 0.4844x₁ – 0.2847x₂

Для проверки точности подгонки найдем максимальное значение абсолютного значения от-клонений экспериментальных и расчетных данных.

Y = X*a;

MaxErr = max(abs(Y - y))

MaxErr =

0.0038

Эта ошибка дает основание утверждать, что наша модель достаточно адекватно отражает ре-зультаты наблюдений.

Графический интерфейс подгонки кривых

MATLAB дает возможность осуществлять аппроксимацию данных наблюдений при помощи специального графического Интерфейса Подгонки Кривых (ИПК) (в английском оригинале - Basic Fitting interface). Используя данный интерфейс, вы можете легко и быстро решить множество задач подгонки кривых, получая при этом самую разнообразную информацию о результатах вашей подгонки. ИПК предоставляет следующие возможности:

• Аппроксимирует данные используя сплайновый интерполянт, эрмитовый интерпо-лянт, или же полиномиальный интерполянт до 10 порядка включительно.

• Осуществляет множество графических построений для заданных наборов данных.

• Строит графики невязок (ошибок подгонки).

• Анализирует численные результаты подгонки.

• Осуществляет интерполяцию или экстраполяцию данных подгонки.

• Аннотирует графики численными результатами подгонки и нормами ошибок аппроксимации.

• Запоминает результаты подгонки и вычислений в рабочет пространстве MATLAB-а.

Основываясь на ваших конкретных задачах и приложениях, вы можете использовать ИПК, возможности, предоставляемыми командным окном, или же комбинировать эти две возмож-ности. Отметим, что ИПК предназначен только для работы с одномерными и двумерными данными.

Рассмотрение основных свойств ИПК

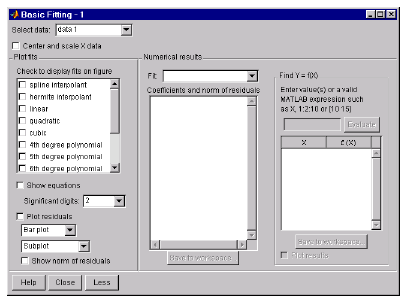

Общий вид ИПК показан ниже.

Для его вызова в подобном виде, нужно выполнить следующие три шага:

1. Построить какой либо график данных.

2. Выбрать опцию Basic Fitting из меню Tools вашего графического окна.

3. Нажать дважды на кнопку More в нижней части ИПК. В результате откроется окно c тремя панелями (см. рисунок), а сама надпись заменится на Less.

Рассмотрим основные опции ИПК.

Select data (Выбор данных) – В данном окне расположен список всех переменных, построен-ных на активном графике, с которым связан ИПК (на графике может быть построено неско-лько кривых). Используйте данный список для выбора требуемого (текущего) набора дан-ных. Под текущим подразумевается тот набор данных, для которого вы хотите осуществить подгонку. За один раз вы можете осуществлять действия только с одним набором данных. С другой стороны, вы можете произвести различные подгонки для текущего набора данных за счет изменения названия этих данных. С этой целью можно воспользоваться так называемым Редактором Графиков (Plot Editor), который будет рассмотрен в дальнейшем.

Center and scale X data (Центрирование и масштабирование данных X) – Если данная опция выбрана, то данные центрируются (нуль переносится в среднее значение данных) и масшта-бируются к единичному стандартному отклонению (делятся на исходное стандартное откло-нение). Это может потребоваться для повышения точности последующих математических вычислений. Если подгонка приводит к результатам, которые могут быть неточными, соот-ветствующее предупреждение выводится на экран.

Plot fits (Подгонка кривых) – Эта панель позволяет визуально просмотреть результаты одной или более подгонок текущего набора данных.

• Check to display fits on figure (Отметьте методы для вывода на график) – Выберите методы подгонок, которые вы хотели бы использовать и вывести на график. Здесь имеются две основные возможности – выбор интерполянтов и выбор полиномов. Сплайновый интерполянт использует для аппроксимации сплайны, тогда как эрми-товый интерполянт использует специальную функцию pchip (Piecewise Cubic Hermite Interpolating Polynomial - Кусочно-кубический Эрмитовый Интерполяционный Поли-ном). Полиномиальная подгонка использует функцию polyfit. Вы можете одновре-менно выбрать любые методы подгонки для аппроксимации ваших данных. Если ваш набор данных содержит N точек, вам следует использовать для аппроксимации поли-номы с не более чем N коэффициентами. В противном случае, ИПК автоматически приравнивает избыточное число коэффициентов нулю, что приводит к недоопреде-ленности системы. Укажем, что при этом на дисплей выдается соответствующее сооб-щение.

• Show equations (Показать уравнения) – При выборе данной опции, уравнение подгон-ки выводится на ваш график.

• Significant digits (Значащие разряды) – Выберите число значащих разрядов для выво-да на дисплей.

• Plot residuals (Построить графики разностей (невязок)) – При выборе данной опции, на график выводятся разности подгонок. Под разностью подгонки понимается раз-ность между исходными данными и результатами подгонки для каждого значения ар-гумента исходных данных. Вы можете построить графики невязок как столбчатую ди-аграмму (bar plot), как график рассеяния (scatter plot), или же как линейный график. Построения можно осуществлять как в том же графическом окне, так и в отдельном. При использовании подграфиков (subplots) для построения графиков многомерных данных, графики разностей могут быть построены только в отдельном графическом окне.

• Show norm of residuals (Показать норму разностей) – При выборе опции, на график выводятся также значения норм разностей. Норма разности является мерой качества подгонки, где меньшее значение нормы соответствует лучшему качеству. Норма рас-считывается при помощи функции norm(V,2), где V есть вектор невязок.

Numerical results (Численные результаты) – Данная панель позволяет изучать численные характеристики каждой отдельной подгонки для текущего набора данных, без построения графиков.

• Fit (Метод подгонки) – Выберите метод подгонки. Соответствующие результаты бу-дут представлены в окне под меню выбора метода. Заметим, что выбор метода в дан-ной панели не оказывает воздействия на панель Plot fits. Поэтому, если вы хотите по-лучить графическое представление, следует выбрать соответствующую опцию в пане-ли Plot fits.

• Coefficients and norm of residuals (Коэффициенты и норма невязок) – В данном окне выводятся численные выражения для уравнения подгонки, выбранного в Fit. Отме-тим, что при первом открытии панели Numerical Results , в рассматриваемом окне выдаются результаты последней подгонки, выбранной вами в панели Plot fits.

• Save to workspace (Запомнить в рабочем пространстве) – Вызывает диалоговое окно, которое позволяет запомнить в рабочем пространстве результаты вашей подгонки.

Find Y = f(X) – Данная панель дает возможность произвести интерполяцию или экстраполя-цию текущей подгонки.

• Enter value(s) (Введите данные) – Введите любое выражение, совместимое с систе-мой MATLAB для оценки вашей текущей подгонки в промежуточных или выходя-щих за пределы заданных аргументов точек. Выражение будет вычислено после на-жатия кнопки Evaluate (Вычислить), а результаты в табличной форме будут выве-дены в соответствующее окно ниже. Метод текущей подгонки при этом указан в ме-ню Fit.

• Save to workspace (Запомнить в рабочем пространстве) – Вызывает диалоговое окно, которое позволяет запомнить в рабочем пространстве результаты вашей интерполя-ции.

• Plot results (Построить графики) – При выборе данной опции, результаты интерполя-выводятся в графической форме на график данных.

Уравнения в конечных разностях и фильтрация

MATLAB имеет спциальные функции для работы с уравнениями в конечных разностях и фи-льтрами. Эти функции работают главным образом с векторами. Векторы используются для хранения дискретных сигналов или последовательностей, а также для обработки сигналов и анализа данных. Для систем со многими входами, каждая строка матрицы соответствует од-ной временной точки выборки сигналов, где каждый вход описывается как один вектор-стол-бец.

Функция

y = filter(b, a, x)
