Текст из файла (страница 7)

ДP_хх=18, кВт из литературы [].

ДP_кз – потери короткого замыкания для трансформатора ТДН-10000/110

ДP_кх=68, кВт из литературы [].

ф – время наибольших потерь, ч, ф = 2638 часов, из литературы [],

С_о – стоимость энергии, С_о=0,00018 тыс.руб/кВА.

Амортизационные отчисления вычисляются по формуле:

;

где К_а – норма амортизационных отчислений, для линий К_а=0,05, для трансформаторов К_а=0,09 из литературы [5,таблица 5.2],

тыс.руб/год;

тыс.руб/год; тыс.руб/год;

Приведенные затраты на электроснабжение, при напряжении 110 кВ:

тыс.руб/год;

Линия 35 кВ:

Для линий: ,тыс.руб/год;

,где ДS_max – потери активной мощности в электроустановке при максимальной нагрузке на напряжение 35кВ

, кВА

Для трансформаторов:

где ДP_хх – потери холостого хода для трансформатора ТДН-10000/35 .

ДP_хх=14.5, кВт из литературы [].

ДP_кз – потери короткого замыкания для трансформатора ТДН-10000/35

ДP_кх=65, кВт из литературы [].

тыс.руб/год;

тыс.руб/год;

тыс.руб/год;

Тогда приведенные затраты на электроснабжение при напряжении 35 кВ:

тыс.руб/год;

Результаты расчетов сведем в таблицу 6.

Таблица 6 – Выбор уровня напряжения внешнего электроснабжения.

По приведенным затратам выбираем наиболее выгодный уровень напряжения 35кВ.

Выбор мощности трансформаторов ГПП и места их установки

Среди цехов завода продольно-строгальных станков приобладают цеха первой и второй категории, поэтому принимаем число трансформаторов равное двум.

Выбор двухтрансформаторной подстанции производиться по условию:

Принимаем мощность трансформатора марки ТДН-10000/35/10,5

Для установки на ГПП выбираем трансформатор марки ТДН-10000/35/10,5. Для обеспечения требуемой надёжности на ГПП предусматриваем установку двух трансформаторов данной марки. Данный вид выбранного трансформатора предусматривает возможное увеличение потребляемой мощности предприятия, а следовательно и снижение затрат при замене их более мощными.

Для строительства ГПП выбираем свободную территорию с учетом того, чтобы она была как можно ближе к центру электрических нагрузок завода. Под строительство подстанции отведем площадь размерами 50х40 м .Место расположения ГПП указана на рисунке 5.

Рисунок 5 – Место расположения ГПП на генплане завода продольно-строгальных станков

6. Выбор схемы внутреннего электроснабжения

При проектировании системы внутреннего электроснабжения завода продольно-строгальных станков, будем учитывать:

- существуют приемники 10 кВ.

- категорийность приемников.

- наличием цехов с малой потребляемой мощностью.

Категорийность надежности электроснабжения цехов завода продольно-строгальных станков указана в таблице.6.

Таблица 6- Категории цехов завода продольно-строгальных станков по надежности электроснабжения.

№	Цех	Категория
1	Механический цех мелких станков	2
2	Механический цех крупных станков	2
3	Механический цех уникальных станков	2
4	Цех обработки цветных металлов	2
5	Сборочный цех	2
6	Чугунолитейный цех	1
7	Цех цветного литья	1
8	Заготовительно-сварочный цех	2
9	Термический цех	1
10	Компрессорная а) 0,4 кВ б) Синхронные двигатели 10 кВ	2 1
11	Модельный цех	3
12	Заводоуправление, столовая	3
13	Главный магазин	3
14	Электроцех	2

При проектировании электроснабжения рассмотрим несколько вариантов и выберем наиболее экономичный по приведенным затратам.

Варианты схем внутреннего электроснабжения смотрены на рисунках 6,7.

В зависимости от общей схемы электроснабжения, величины потребляемой мощности, территориального размещения нагрузок, , выбираем радиальную или магистральную схему. Наилучший вариант схемы электроснабжения промышленного предприятия выбирают по условию минимальных приведённых затрат:

, тыс. руб/год

где р_н – нормативный коэффициент экономической эффективности, р_н = 0,12 литературы [].

К – капиталовложения, тыс. руб.

И – годовые эксплуатационные расходы, руб/год.

Капиталовложения будут равны сумме стоимостей кабельных линий и трансформаторных подстанций:

, тыс.руб.

где К_лин – капиталовложения в сооружения кабельных линий, тыс. руб,

К_тр – капиталовложения на строительство цеховых трансформаторных подстанций, тыс. руб.

Годовые эксплуатационные расходы:

, тыс.руб.

где И_э – расходы на потери электроэнергии в данной установке, руб/год,

И_а – амортизационные отчисления, руб/год,

И_о – расходы на обслуживание электроустановки, руб/год., этот вид расходов изменяются незначительно, поэтому им можно пренебречь.

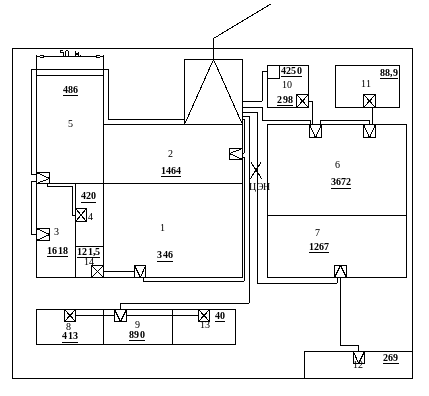

Рисунок 6 – Первый вариант внутренней схемы электроснабжения завода продольно-строгальных станков

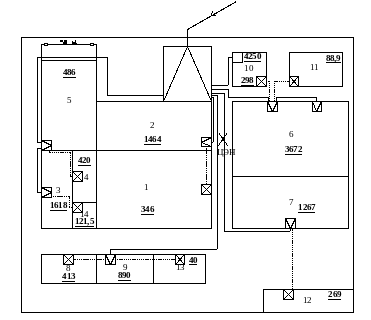

Рисунок 7 – Второй вариант внутренней схемы электроснабжения завода продольно-строгальных станков

Произведем технико-экономический расчет по выбору наиболее оптимального варианта схемы внутреннего электроснабжения. Капитальные вложения на строительство складываются из суммы вложений в устройство ЦТП и стоимости кабельной сети. Результаты расчетов мощности и стоимости ЦТП для каждого варианта сведем в таблицу 7. Используем укрупненные данные 1989 года [5] увеличенные в сто раз.

Таблица 7 – Расчет мощности и стоимости ЦТП (вариант №1).

Таблица 7 – Расчет мощности и стоимости ЦТП (вариант №2).

где - расчетная активная нагрузка цеха, кВт.
