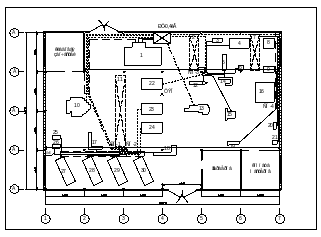

Рис. 2 – вариант №1 электроснабжения цеха обработки цветных металлов.

Рис. 3 – вариант №2 электроснабжения цеха обработки цветных металлов.

3. Выбор схемы питающих и распределительных сетей цеха

Питание цеха будет производиться от распределительного устройства напряжением 0,4кВ подключенного от цеховой подстанции соседнего цеха.

Питающую и распределительную сеть выполняем кабелем АВВГ и проводом марки АПВ. Для кабелей и проводов предусматриваем скрытую прокладку в металлических трубах в полу и в кабельных каналах.

Произведем выбор кабелей и проводов из литературы [], а также распределительных панелей из литературы [] для обоих вариантов электроснабжения цеха обработки цветных металлов. Для выбора схемы электроснабжения произведем технико-экономический расчет.

Выбор кабелей и проводов производится по допустимой токовой нагрузке,т.е. по нагреву в нормальном и послеаварийном режимах, производиться по условию:

где I_расч– расчетный ток для проверки кабелей по нагреву;

I_{длит.доп}_. –длительно- допустимый ток, А:

k_t – коэффициент, учитывающий фактическую температуру окружающей среды ( нормальная температура кабелей, проложенных в земле, равна 15⁰С );

k_n – коэффициент, учитывающий количество проложенных кабелей в траншее, определяется из литературы [];

k_пер – коэффициент систематической перегрузки, зависящий от длительности перегрузки и способа прокладки ( в воздухе или в земле ), определяется из литературы [].

Также производится проверка на потере напряжения, потеря напряжения не должна превышать 5%.

Результаты выбора кабелей проводов приведены в табл. 5 и табл. 6.

Результаты выбора распределительных панелей приведены в табл. 7 и табл. 8.

Таблица. 5.Выбор кабелей и проводов цеха обработки цветных металлов (Вариант №1)

Участок	P,кВт	Cos(ц)	Расчетный ток, А		Количество кабелей			Допустимый ток А		Марка			Сечение мм²		R_уд, Ом/км		X_уд, Ом/км		Длина, м		Потери напряжения, %		Способ прокладки		Стоимость КЛ-0.4кВ ,руб			Стоимость потерь в КЛ-0.4кВ ,руб
РУ-0.4кВ - пр№13	175.0	0.65	409.54		3			446		АПВ			3x95+1x35		0.329		0.081		45.2		1.342		в канале, трубе		41629			1220.09
РУ-0.4кВ - пр№1	100.0	0.65	234.02		1			236		АВВГ			3x150+1x70		0.208		0.0596		24.4		0.271		в канале		10370			412.01
РУ-0.4кВ - пр№10	175.0	0.65	409.54		3			446		АПВ			3x95+1x35		0.329		0.081		6.8		0.202		в канале, трубе		6263			183.55
СП1
РУ-0.4кВ - СП-1	65.80	0.61	100.15		1			107		АВВГ			4х50		0.625		0.0625		18		0.205		в канале		3780			161.61
СП-1 - пр№25	5.7	0.55	15.63		1			34		АВВГ			4х6		5.21		0.09		9.2		0.111		в канале, трубе		1058			16.68
СП-1 - пр№17	30.0	0.65	70.21		1			89		АПВ			3x25+1x10		1.25		0.091		4.4		0.072		в трубе в полу		673			38.73
СП-1 - пр№11	29.2	0.50	88.83		1			100		ШТМ-76					0.4		0.42		26		0.343		по колоннам		9360			169.58
	29.2	0.50	88.83		1			101		АВВГ			4x35		0.868		0.063		5		0.057		по колоннам		880			48.93
СП-1 - пр№24	33.3	0.65	77.93		1			89		АПВ			3x25+1x10		1.25		0.091		13.2		0.239		в трубе в полу		2020			143.17
СП-1 - пр№27	14.3	0.65	33.35		1			34		АВВГ			4х6		5.21		0.09		10.8		0.327		в канале, трубе		1242			89.18
СП-1 - пр№28	14.3	0.65	33.35		1			34		АВВГ			4х6		5.21		0.09		6.8		0.206		в канале, трубе		782			56.15
СП-4
РУ-0.4кВ - СП-4	53.22	0.72	80.90		1			89		АПВ			3x25+1x10		1.25		0.091		48.4		0.995		в канале, трубе		7405			565.73
СП-4 - пр№4	17.0	0.65	39.78		1			46		АВВГ			4х10		3.12		0.073		8.4		0.183		в трубе в полу		1042			59.13
СП-4 - пр№6	3.0	0.55	8.30		1			34		АВВГ			4х6		5.21		0.09		3.6		0.023		в канале, трубе		414			1.84
СП-4 - пр№7	13.1	0.50	39.83		1			100		ШТМ-76					0.4		0.42		20		0.118		по колоннам		7200			26.22
	13.1	0.50	39.83		1			62		АВВГ			4x16		1.91		0.0675		5		0.053		по колоннам		670			21.60
СП-4 - пр№8	25.0	0.97	39.20		1			46		АВВГ			4х10		3.12		0.073		10		0.314		в трубе в полу		1240			68.35
СП-4 - пр№9	1.5	0.55	4.15		1			34		АВВГ			4х6		5.21		0.09		3.6		0.012		в трубе в полу		414			0.46
СП-4 - пр№15	7.5	0.55	20.74		1			34		АВВГ			4х6		5.21		0.09		3.6		0.058		в трубе в полу		414			11.50
Участок				P,кВт		Cos(ц)	Расчетный ток, А		Количество кабелей		Допустимый ток А	Марка		Сечение мм²		R_уд, Ом/км		X_уд, Ом/км		Длина, м		Потери напряжения, %		Способ прокладки			Стоимость КЛ-0.4кВ ,руб			Стоимость потерь в КЛ-0.4кВ ,руб
СП-2
РУ-0.4кВ - СП-2				76.13		0.65	115.8		1		116	АВВГ		4х70		0.447		0.0612		21.2		0.217		в канале			5342			182.77
СП-2 - пр№22				33.3		0.65	77.93		1		87	АВВГ		3x16+1x6		1.95		0.0675		15.6		0.422		в трубе в полу			2090			263.41
СП-2 - пр№23				33.3		0.65	77.93		1		87	АВВГ		3x16+1x6		1.95		0.0675		11.12		0.301		в трубе в полу			1490			187.76
СП-2 - пр№18				30.0		0.65	70.21		1		87	АВВГ		3x16+1x6		1.95		0.0675		6.8		0.166		в трубе в полу			911			93.19
СП-2 - пр№29				14.3		0.65	33.35		1		34	АВВГ		4х6		5.21		0.09		10		0.303		в трубе в полу			1150			82.58
СП-2 - пр№30				14.3		0.65	33.35		1		34	АВВГ		4х6		5.21		0.09		6		0.182		в трубе в полу			690			49.55
СП-2 - пр№26				5.7		0.55	15.63		1		29	АВВГ		4х6		5.21		0.09		14		0.169		в канале, трубе			1610			25.38
СП-5
СП-3 - СП-5				27.51		0.63	41.84		1		87	АВВГ		4x16		1.95		0.0675		29.2		0.411		в трубе в полу			3913			142.13
СП-5- пр№16				22.0		0.65	51.48		1		87	АВВГ		3x16+1x6		1.95		0.0675		7.6		0.136		в трубе в полу			1018			56.01
СП-5- пр№20				17.0		0.65	39.78		1		46	АВВГ		4х10		3.12		0.073		5.2		0.113		в трубе в полу			645			36.60
СП-5- пр№21				3.0		0.55	8.30		1		34	АВВГ		4х6		5.21		0.09		7.6		0.049		в трубе в полу			874			3.88
СП-5- пр№19				7.5		0.55	20.74		1		34	АВВГ		4х6		5.21		0.09		11.6		0.186		в трубе в полу			1334			37.06
СП-3
РУ-0.4кВ - СП-3				52.1		0.62	79.22		1		87	АВВГ		4x16		1.95		0.0675		44.4		1.165		в трубе в полу			5950			774.74
СП-3- пр№2				13.1		0.50	39.83		1		100	ШТМ-76				0.4		0.42		20		0.118		по колоннам			7200			26.22
				13.1		0.50	39.83		1		62	АВВГ		4x16		1.91		0.0675		5		0.053		по колоннам			670			21.60
СП-3- пр№3				7.5		0.65	17.55		1		34	АВВГ		4х6		5.21		0.09		9.2		0.147		в трубе в полу			1058			21.04
СП-3- пр№5				4.0		0.65	9.36		1		34	АВВГ		4х6		5.21		0.09		6		0.051		в трубе в полу			690			3.90
СП-3- пр№14				10.0		0.65	23.40		1		34	АВВГ		4х6		5.21		0.09		6		0.128		в трубе в полу			690			24.40
СП-3- пр№12				10.0		0.65	23.40		1		34	АВВГ		4х6		5.21		0.09		4.4		0.094		в трубе в полу			506			17.89
Итого:																										134687			5344.66

Таблица. 5.Выбор кабелей и проводов цеха обработки цветных металлов (Вариант №2)

Участок	P,кВт	Cos(ц)	Расчетный ток, А	Количество кабелей	Допустимый ток А	Марка	Сечение мм²	R_уд, Ом/км	X_уд, Ом/км	Длина, м	Потери напряжения, %	Способ прокладки		Стоимость КЛ-0.4кВ, руб		Стоимость КЛ-0.4кВ, руб
РУ-0.4кВ - пр№13	175.0	0.65	409	3	446	АПВ	3x95+1x35	0.329	0.081	16.2	0.481	в трубе в полу		14920		437.29
РУ-0.4кВ - пр№1	100.0	0.65	234	1	238	АВВГ	3x120+1x70	0.253	0.0602	5.2	0.067	в канале, трубе		1872		105.54
РУ-0.4кВ - пр№10	175.0	0.65	409	3	446	АПВ	3x95+1x35	0.329	0.081	23.6	0.700	в канале, трубе		21736		637.04
СП1
РУ-0.4кВ - СП-1	65.80	0.61	100	1	119	АПВ	4х70	0.447	0.082	35.6	0.317	в канале, трубе		8971		231.25
СП-1 - пр№25	5.7	0.55	15.63	1	29	АВВГ	4х6	5.21	0.09	14	0.169	в трубе в полу		1610		25.38
СП-1 - пр№17	30.0	0.65	70.21	1	89	АПВ	3x25+1x10	1.25	0.091	6.8	0.111	в канале, трубе		1040		59.86
СП-1 - пр№11	29.2	0.50	88.83	1	100	ШТМ-76		0.4	0.42	36	0.316	по колоннам		12960		234.80
СП-1 - пр№11	29.2	0.50	88.83	1	101	АВВГ	4x35	0.868	0.063	2	0.023	по колоннам		352		19.57
СП-1 - пр№24	33.3	0.65	77.93	1	89	АПВ	3x25+1x10	1.25	0.091	8.8	0.159	в трубе в полу		1346		95.45
СП-1 - пр№27	14.3	0.65	33.35	1	39	АВВГ	4х10	3.12	0.073	12.4	0.227	в трубе в полу		1538		61.33
СП-1 - пр№28	14.3	0.65	33.35	1	39	АВВГ	4х10	3.12	0.073	10	0.183	в трубе в полу		1240		49.46
СП-3
РУ-0.4кВ - СП-3	51.31	0.62	78.05	1	89	АПВ	3x25+1x10	1.25	0.091	12.4	0.216	в трубе в полу		1897		134.91
СП-3 - пр№2	13.1	0.50	39.83	1	100	ШТМ-76		0.4	0.42	20	0.118	по колоннам		7200		26.22
СП-3 - пр№2	13.1	0.50	39.83	1	62	АВВГ	4x16	1.91	0.0675	5	0.053	по колоннам		670		21.60
СП-3 - пр№3	7.5	0.65	17.55	1	34	АВВГ	4х6	5.21	0.09	9.2	0.147	в трубе в полу		1058		21.04
СП-3 - пр№4	17.0	0.65	39.78	1	46	АВВГ	4х10	3.12	0.073	13.2	0.288	в трубе в полу		1637		92.91
СП-3 - пр№5	4.0	0.65	9.36	1	34	АВВГ	4х6	5.21	0.09	6	0.051	в трубе в полу		690		3.90
СП-3 - пр№6	3.0	0.55	8.30	1	34	АВВГ	4х6	5.21	0.09	8.4	0.054	в трубе в полу		966		4.29
СП-3 - пр№12	10.0	0.65	23.40	1	34	АВВГ	4х6	5.21	0.09	4.4	0.094	в трубе в полу		506		17.89
СП-3 - пр№14	10.0	0.65	23.40	1	34	АВВГ	4х6	5.21	0.09	5.2	0.111	в трубе в полу		598		21.15
СП-3 - пр№15	7.5	0.55	20.74	1	34	АВВГ	4х6	5.21	0.09	9.2	0.148	в трубе в полу		1058		29.39
СП-3 - пр№22	33.3	0.65	77.93	1	89	АПВ	3x25+1x10	1.25	0.091	10.8	0.195	в трубе в полу		1652		117.14
СП-2
РУ-0.4кВ - СП-2	76.13	0.64	115	1	119	АПВ	4х70	0.447	0.082	35.2	0.376	в канале, трубе		8870		305.68
СП-2 - пр№23	33.3	0.65	77.93	1	89	АПВ	3x25+1x10	1.25	0.091	10.8	0.195	в трубе в полу		1652		117.14
СП-2 - пр№18	30.0	0.65	70.21	1	89	АПВ	3x25+1x10	1.25	0.091	6.8	0.111	в трубе в полу		1040		59.86
СП-2 - пр№29	14.3	0.65	33.35	1	34	АВВГ	4х6	5.21	0.09	9.2	0.279	в трубе в полу		1058		75.97
СП-2 - пр№30	14.3	0.65	33.35	1	34	АВВГ	4х6	5.21	0.09	6	0.182	в трубе в полу		690		49.55
СП-2 - пр№26	5.7	0.55	15.63	1	34	АВВГ	4х6	5.21	0.09	15.6	0.189	в трубе в полу		1794		28.28
СП-4
РУ-0.4кВ - СП-4	27.51	0.70	41.84	1	75	АПВ	3x25+1x10	1.25	0.091	30.8	0.320	в канале, трубе		4712		96.29
СП-4- пр№16	22.0	0.65	51.48	1	67	АВВГ	3x16+1x6	1.95	0.0675	6	0.107	в канале, трубе		804		44.22
СП-4- пр№20	17.0	0.65	39.78	1	39	АВВГ	4х10	3.12	0.073	4.4	0.096	в трубе в полу		546		30.97
СП-4- пр№21	3.0	0.55	8.30	1	29	АВВГ	4х6	5.21	0.09	6.8	0.044	в трубе в полу		782		3.48
СП-4- пр№19	7.5	0.55	20.74	1	29	АВВГ	4х6	5.21	0.09	11.6	0.186	в трубе в полу		1334		37.06
СП-4- пр№7	13.1	0.50	39.83	1	100	ШТМ-76		0.4	0.42	20	0.118	по колоннам		7200		26.22
СП-4- пр№7	13.1	0.50	39.83	1	62	АВВГ	4x16	1.91	0.0675	5	0.053	по колоннам		670		21.60
СП-4- пр№8	25.0	0.97	39.20	1	40	АВВГ	4х10	3.12	0.073	13.2	0.415	в канале, трубе		1637		90.23
СП-4- пр№9	1.5	0.55	4.15	1	29	АВВГ	4х6	5.21	0.09	10	0.032	в канале, трубе		1150		1.28
Итого:													119458		3435.25

Таблица. 7.Выбор распределительных панелей (Вариант №1)

Номер СП	Марка щита	Номинальный ток автоматического выключателя ввода, А	Количество автоматических выключателей распреденения, А.	Номинальный ток автоматических выключателей распреденения, А.	Стоимость,руб
СП-1	ПР-8501С-2105-54-УХЛ3	400	8	до 100А	11500
СП-2	ПР-8501С-2040-54-УХЛ3	250	8	до 63А	10000
СП-3	ПР-8501С-2040-54-УХЛ3	250	8	до 63А	10000
СП-4	ПР-8501С-2040-54-УХЛ3	250	8	до 63А	10000
СП-5	ПР-8501С-2018-54-УХЛ3	160	6	до 63А	8000

Таблица. 8.Выбор распределительных панелей (Вариант №2)

Номер СП	Марка щита	Номинальный ток автоматического выключателя ввода, А	Количество автоматических выключателей распреденения,А.	Номинальный ток автоматических выключателей распреденения, А.	Стоимость,руб
СП-1	ПР-8501С-2105-54-УХЛ3	400	8	до 100А	11500
СП-2	ПР-8501С-2092-54-УХЛ3	400	6	до 100А	11000
СП-3	ПР-8501С-2106-54-УХЛ3	400	10	до 100А	12000
СП-4	ПР-8501С-2040-54-УХЛ3	250	8	до 63А	10000

Приведенные затраты, руб/год.:
