Картограмма нагрузок представляет собой план завода с нанесенными на нем окружностями, площади которых пропорциональны величине расчетных нагрузок цехов. Радиус окружности для заготовительно- сварочного цеха определяется как:

, мм

,где R – радиус окружности, мм;

P_p – расчетная мощность цеха,кВт;

m_p – масштаб мощности, m_p=0,01 кВт/мм²;

Для представления о том какая часть мощности используется для освещения цеха, на окружности выделяют сектор, площадь которого пропорциональна нагрузке цеха на освещение. Угол сектора для заготовительно- сварочного цеха определяется как:

Аналогичным образом определяется радиус окружностей и угол сектора для остальных цехов. Результаты расчетов сведены в таблицу 4.

По результатам расчетов строим картограмму активных нагрузок завода, которая изображена на рисунке 3.

Таблица 4 - Расчет картограммы нагрузок: определение радиуса окружности и угла сектора.

Масштаб m_p=1,7 кВт/мм

Рисунок 3 – Картограмма активных нагрузок завода

5. Выбор номинального напряжения линии электропередач, сечения и марки проводов

Согласно заданию питание осуществляется от подстанции неограниченной мощностью, на которой установлены два трехобмоточных трансформатора мощностью по 100 МВА, напряжением 230/115/37 кВ. Трансформаторы работают раздельно. Расстояние от подстанции до завода 16км. Таким образом, существует два варианта по выбору питающего напряжения. Произведем сравнение обоих вариантов.

Оценим по эмпирической формуле Стилла величину нестандартного напряжения:

При питании от подстанции энергосистемы:

где l – длина линии, км;

P_p – передаваемая расчетная мощность, кВт;

Из стандартного ряда напряжений выбираем два ближащих значения: 110 кВ и 35 кВ. Так как имеются потребители I и II категории, то принимаем питание по двухцепной ВЛ.

Расчетный ток при напряжении 35 кВ:

А.

где S_p – полная расчетная мощность, кВА;

n – количество линий;

По величине расчетного тока I_р и экономической плотности тока j_э, определяется приближённое сечение проводов ВЛ. Экономическая плотность тока находится по продолжительности использования максимума нагрузки Т_мах=4345 ч, из литературы [1] j_э=1,1 А/мм²

мм²;

Из литературы [7 таблица П3.3] выбираем провод марки АС – 120 у которого длительно допустимый ток равен I_доп = 390 А, удельные активные и индуктивные сопротивления Ом/км, Ом/км.

Выбранное сечение провода необходимо проверить на: а) допустимость к нагреву током форсированного режима; б) величину допустимых потерь напряжения.

Проверка по нагреву сводится к сравнению форсированного тока линии с допустимым:

, ,А.

, А(выполняется);

Проверка по потерям напряжения выполняется по формуле:

%

Аналогичный расчет делаем и для напряжения 110 кВ. Результаты расчетов сведем в таблицу 5.

Таблица 5 – Выбор сечения проводов, проверка по падению напряжения.

Подсчитаем затраты на электроснабжение при напряжении 35 и 110 кВ.

Используем укрупненные данные 1989 года с учетом увеличения цен в 100 раз.

Приведенные затраты, тыс. руб/год.:

, тыс. руб/год

где р_н – нормативный коэффициент экономической эффективности, р_н = 0,12 литературы [].

К – капиталовложения, тыс. руб.

И – годовые эксплуатационные расходы, руб/год.

Капиталовложения будут равны:

,

где К_{комм.аппар.} – капиталовложения на высоковольтные коммутационные аппараты, тыс. руб,

К_лин – капиталовложения в сооружения линии, тыс. руб,

К_тр – капиталовложения на силовой трансформатор, тыс. руб.

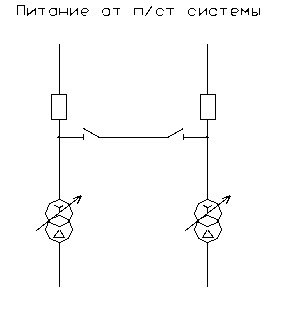

Питание осуществляется по двуцепной линии, опоры металлические с двухцепной подвеской цепей. Упрощеная схема внешнего электроснабжения предприятия приведена на рисунке 4.

Рисунок 4 – Упрощеная схема внешнего электроснабжения завода продольно-строгальных станков.

Из литературы [5,таблица 5.2] находим, что стоимость ОРУ с элегазовыми выключателями на напряжение 110 кВ составляет 3200 тыс. руб., стоимость сооружения 1 км двухцепной сталеалюминевой воздушной линии проводами марки АС-70 на железобетонных опорах на 110 кВ равна 1500 тыс. руб, [5 ,таблица 10.15]. Стоимость силового трансформатора напряжением 110/10 кВ и мощностью 10МВА равна 4360 тыс. руб. [5, таблица 3.6].

, тыс. руб.;

Стоимость ОРУ с элегазовыми выключателями на напряжение 35 кВ составляет 2500 тыс. руб, стоимость сооружения 1 км двухцепной сталеалюминевой воздушной линии проводами марки АС-120 на металлических опорах на 35 кВ равна 1360 тыс. руб, [5 ,таблица 10.15]. Стоимость силового трансформатора напряжением 35/10 кВ равна 3200 тыс. руб. [5, таблица 3.6].

, тыс. руб.;

Годовые эксплуатационные расходы:

,

где И_э – расходы на потери электроэнергии в данной установке, руб/год,

И_а – амортизационные отчисления, руб/год,

И_о – расходы на обслуживание электроустановки, руб/год., этот вид расходов изменяются незначительно, поэтому им можно пренебречь.

Линия 110 кВ:

Расходы на потери электроэнергии вычисляются по формуле:

Для линий: ,тыс.руб/год;

,где ДS_max – потери активной мощности в электроустановке при максимальной нагрузке на напряжение 110кВ

, кВА

Для трансформаторов:

где ДP_хх – потери холостого хода для трансформатора ТДН-10000/110 .
