N_авт = N_в ∙2∙1,2, авт.ком.,(35)

где 2 – количество автосцепных комплектов на одном вагоне;

1,2 – коэффициент, учитывающий 20% комплектов от годовой программы, поступающих с ПТО.

N_авт = 710 ∙ 2 ∙ 1,2 = 1704 авт.ком.

При такой программе ремонта участка внедрение поточно-конвеейрной линии /9/ не целесообразно, так как будет простой оборудования. Таким образом предлагаемый стационарный метод ремонта при перемещении деталей по отделениям удовлетворяет потребность ВСУ и ПТО в отремонтированном автосцепном оборудовании.

2.4 Определение штата работников КПА

Расчет штата рабочих для ремонта автосцепного устройства в КПА производим по формуле (36)

, чел,(36)

где Н_авт = 7,2 чел.-час – трудоемкость ремонта автосцепного устройства.

чел.

Приведенный расчет удовлетворяет определенной ранее численности работников по ремонту автосцепного устройства при расчете штата депо.

Распределение работников по профессиям представлено в таблице 17.

Таблица 17 Штатная ведомость работников КПА.

2.5 Определение производственной площади

Реконструированный участок КПА имеет следующие размеры: L = 19м, В = 9м, Н = 4,7м.

Исходя из этих данных определяем площадь КПА

м²

Принятая площадь удовлетворяет нуждам депо и ПТО по ремонту автосцепных устройств и нормам размещения оборудования.

2.6 Контроль корпуса автосцепки феррозондовым методом

До настоящего времени для контроля корпуса автосцепки в депо Ростов СКЖД использовали 2 метода:

1. магнитопорошковый для контроля хвостовика;

2. вихретоковый для контроля неровных поверхностей головы автосцепки.

Для уменьшения затрат на технические средства контроля и трудоемкости работ предлагаем внедрить магнитный неразрушающий контроль корпуса автосцепки феррозондовым методом.

Феррозондовый метод неразрушающего магнитного контроля основан на обнаружении магнитных полей рассеяния, вызванных поверхностными и подповерхностными дефектами в намагниченных деталях. Этот метод позволяет контролировать детали как плоскими поверхностями, так и со сложной геометрической формой, меняется лишь тип феррозондового преобразователя (ФП), что при контроле корпуса автосцепки, имеющего сложную конфигурацию, имеет большое значение.

Порядок выполнения феррозондового неразрушаемого контроля корпуса автосцепки регламентирует приложение к РД 32.149/I-2000 /10/.

К техническим средством контроля корпуса относится:

• прибор магнитоизмерительный феррозондовый комбинированный

Ф – 205.30А ;

• намагничивающие устройства МСН 11-01 и МСН 12-01 ;

• стандартный образец СОП-НО-23.

Прибор магнитоизмерительный феррозондовый комбинированный Ф-205.30А.

Прибор Ф-205.30А МКИЯ. 427633.001-30А МКИЯ. 427.633.001 позволяет выполнять следующие основные операции:

- «ввод технологической операции» позволяет вводить в память прибора заголовок с информацией о детали, которую предполагается контролировать в рамках операции «обнаружение дефектов». Под этим же заголовком может вводиться таблица измерений, выполняемых в рамках операции «запись характеристик поля»;

- «обнаружение дефектов» сводится к обнаружению поверхностных и подповерхностных дефектов;

- «измерение постоянного поля» позволяет измерять величину и знак проекции вектора напряженности магнитного поля на продольную и нормальную ось ФП;

- «запись характеристик поля» позволяет записывать в память прибора до 16000 значений поля и градиента;

- «передача информации на компьютер» предусматривает передачу на компьютер данных, полученных и введенных в прибор в рамках операции «ввод технологической информации» и «запись характеристик поля».

Условия эксплуатации прибора:

- температура окружающего воздуха от +5^оС до +40^оС;

- относительная влажность воздуха от 30 до 90% при температуре +25^оС;

- атмосферное давление от 630 до 800 мм рт. ст.

Работа с прибором Ф-205.30А производится в соответствии с

руководством по эксплуатации МКИЯ. 427633.001.30А РЭ, Форма хранения и вывод информации определена в документе «Паке программ РМД-1 и руководстве эксплуатации МКИЯ.НД-30 РЭ.

Прибор Ф-205.30А укомплектован феррозондовыми преобразователями двух типов:

• ФП с базой 4 мм – для контроля хвостовика автосцепки;

• ФП с базой 3 мм – для контроля переходов и сопряжений на голове автосцепки.

Форма насадки указывает на тип преобразователя (рис.1)

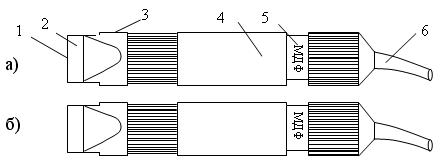

1 – основание; 2 – защитный колпачек; 3 – метка; 4 – корпус; 5 – этикетка; 6 – гибкий кабель.

Рисунок 1. ФП МДФ 9405.130 с базой 4 мм (а), ФП МДФ 9405.30 с базой 3 мм (б).

Намагничивающие устройства.

Намагничивающая система МСН 11-01 на постоянных магнитах предназначена для намагничивания корпуса автосцепки. МСН 11-01 представляет собой Г-образную магнитную систему, у которой изменяется расстояние между магнитными полюсами (чертеж И9.047.1.039.06.Д, рис.1). Система имеет постоянные магниты, расположенные в кассете 6 и цилиндрическом полюсе4. Кассета и полюсы имеют окраску, указывающую на полярность (красный цвет – южный полюс, синий цвет – северный полюс). От механических повреждений магниты предохранены полюсными наконечниками 7 и 4. Кассета с магнитами и полюсным наконечником крепится латунными винтами к треугольному магнитопроводу 5, образуя другой полюс системы. Полюса соединяются друг с другом штангой 3.

Прямоугольный магнитопровод может перемещаться и фиксируется на штанге с помощью цангового зажима 2. Максимальное расстояние между полюсами ограничивает гайка 1, расположенная на конце штанги.

МСН 11-01 создает в корпусе автосцепки магнитный поток, необходимый для возникновения на дефектах магнитных полей рассеяния. Работа с намагничивающим устройством ведется в соответствии с Руководством по эксплуатации МСН 11 РЭ.

Приставное намагничивающее устройство МСН 12-01 на постоянных магнитах предназначено для намагничивания зева корпуса автосцепки. Устройство представляет собой V-образную магнитную систему с гибким магнитопроводом из материала с высокими магнитной проницаемостью и индукцией насыщения (чертеж И9.47.1.039.06.Д, рис.2). Оно содержит постоянные магниты большой мощности, расположенные в держателях 2. Держатели имеют окраску, указывающую на полярность (красный цвет – южный полюс, синий цвет – северный полюс). От механических повреждений магниты предохранены полюсными наконечниками 1. Полюса соединены друг с другом гибким магнитопроводом в кожаном чехле. Максимально расстояние между полюсами ограничивается длиной магнитопровода.

Устройство создает в объекте контроля магнитный поток, необходимый для возникновения на дефектах магнитных полей рассеяния. Робота с устройством производится в соответствии с Руководством по эксплуатации МСН –12 РЭ.

Стандартный образец СОП – НО – 23.

Стандартный образец СОП-НО-23 предназначен для настройки рабочей чувствительности и проверки работоспособности дефектоскопов при контроле корпусов автосцепок.

Стандартный образец (рис.2) представляет собой пластину, размером 300х40х10 мм из стали 20ГФЛ с нанесенными на ней 3-мя искусственными дефектами. Пластина является частью замкнутой магнитной системы с

магнитопроводами и постоянными магнитами.

Магнитная система стандартного образца содержит устройство 3, позволяющее регулировать величину магнитного потока в образце. Величина магнитного потока изменяется от нуля до максимального значения при вращении ручки 3. Фиксатор 7 предназначен для предотвращения самопроизвольного проворачивания регулирующего устройства 6.

Искусственные дефекты стандартного образца изготовлены таким образом, что бы градиент их полей рассеяния был равен градиенту поля рассеяния максимального допустимого дефекта корпуса автосцепки.

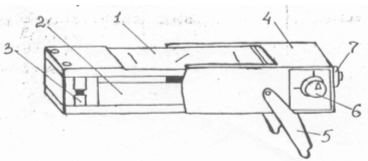

Рисунок 2. Стандартный образец СОП-НО-23

1 – пластина с искусственными дефектами; 2 – магнитопровод; 3 – регулирующее устройство с постоянными магнитами; 4 – кожух; 5 – опора; 6 – ручка регулирующего устройства; 7 – фиксатор регулирующего устройства.

Технология контроля.

Технологический процесс феррозондового контроля корпуса автосцепки представлен в виде карты контроля корпуса автосцепки феррозондовым методом (чертеж И9.47.1.039.07.Д).

При контроле корпуса необходимо знать критерий браковки по экс-плуатационным и литейным дефектам, которые представлены в таблице 18.

Таблица 18 Критерии браковки корпуса автосцепки.
