Площади отсеченных частей:

м².

м².

Статический момент по формуле (31) при у_с1=0,071м, у_с2=0,034м:

м³.

м³.

м³.

Касательные напряжения по формуле (30) при м:

МПа.

Касательные напряжения по формуле (35) при b=0,142 м, y=0:

.

Касательные напряжения по формуле (36):

МПа.

Суммарные касательные напряжения по формуле (29):

МПа.

Эквивалентные напряжения по формуле (23):

МПа.

В результате расчетов, выяснилось, что самая нагруженная точка 1.

Проверка выполнения условия прочности (22):

226,4 МПа > 217,9 МПа.

Условие прочности соблюдается, т.к. в металлоконструкции машин допускается превышение допускаемых напряжений на 5%. В данном случае напряжения превышают на 8,5 МПа, что составляет 3,9%.

2.3.2.4 Проверка прочности эквивалентных сечений

Таблица 14 – Максимальные нагрузки в стержнях

№ стержня	Продольная сила N, Н	Поперечная сила Qy, Н	Поперечная сила Qх, Н	Момент кручения Т, Н	Изгибающий момент Му, Н м	Изгибающий момент Мх, Н м
Rod 176	35713,19	-22335,33	-12042,44	-221,439	6840,504	24568,793
Rod 175	-32973,87	15231,19	-12112,64	587,806	6822,876	-16998,083
Rod 139	3547,89	-12559,52	23660,26	-998344,29	13197,838	14201,142
Rod 140	238,56	-57257,1	82663,57	-5509,96	15318,196	14154,841
Rod 138	-2757,7	6184,6	23786,9	-1668,535	13240,038	-7039,849

Опасные сечения, сходные по геометрическим параметрам с сечением стержня Rod177 рассчитаны по формулам (22) – (32). Максимальные усилия в стержнях взяты из приложения А и приведены в таблице 14. Результат расчетов сведен в таблицу 15.

Таблица 15 – Результаты расчетов

№ стержня	Рассматриваемая точка сечения	Суммарные нормальные напряжения	Касательные напряжения	Касательные напряжения	Касательные напряжения	Суммарные касательные напряжения	Эквивалентные напряжения
Rod 176	1	161,6	4,19	0	0,617	4,802	161,9
	2	41,4	0	11,1	0,617	11,7	46,01
Условие прочности выполняется: 161,6 МПа < 217,9 МПа
Rod 175	1	123,9	4,21	0	1,64	5,85	124,3
	2	40,7	0	7,56	1,64	9,19	43,7
Условие прочности выполняется: 123,9 МПа < 217,9 МПа
Rod 139	1	134,9	8,22	0	2,78	11,01	136,3
	2	65,4	0	6,23	2,78	9,01	67,2
Условие прочности выполняется: 134,9 МПа < 217,9 МПа
Rod 140	1	144,4	28,7	0	15,4	44,1	163,3
	2	75,1	0	28,4	15,4	43,8	106,7
Условие прочности выполняется: 99,9 МПа < 217,9 МПа
Rod 138	1	99,9	8,27	0	4,65	12,9	102,4
	2	65,4	0	3,069	4,65	7,72	66,8

Вывод: расчеты показывают что прочность боковых и хребтовых балок рамы в рассматриваемых сечениях достаточна.

2.3.3 Проверка жесткости боковых и хребтовых балок рамы стенда

Исходные данные: номера стержней в месте максимального прогиба и их узлов, а также величина максимального перемещения в пролете взяты из Приложения В и приведены в таблице 16.

Таблица 16 – Исходные данные

Цель расчета: проверка жесткости рамы стенда.

Условие расчета: в APM WinMachine установлено, что на раму стенда воздействуют самые неблагоприятные нагрузки при вывешивании путевой решетки на 20 мм и сдвиг на 150 мм. Усилие вывешивание 150 кН, усилие сдвига 170 кН.

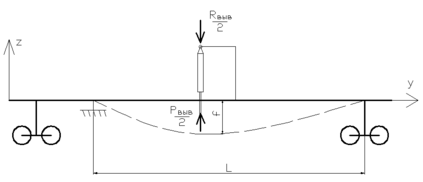

Рисунок 30 – Расчетная схема

Проверка жесткости заключается в сравнении допустимого прогиба с относительным расчетным прогибом.

Условие жесткости:

, (37)

где f – максимальный прогиб, м; L – расстояние между заделками балки, м; – относительный прогиб; – допускаемый прогиб, 0,005.

Результаты расчетов приведены в таблице 17.

Таблица 17 – Результаты расчетов

Вывод: из таблицы 17 видно, что относительный прогиб меньше допускаемого, следовательно, жесткость балок рамы достаточна.

3 Порядок проведения работ на стенде

1. Провести инструктаж по технике безопасности со студентами под их личную роспись.

2. Перед началом работы, учитель обязан осмотреть и проверить техническое состояние узлов и деталей стенда и убедиться в их исправности.
