Расчетная схема изображена на рисунке 12. Расчет усилий вывешивания рельсошпальной решетки сведен в таблицу 2.
Расчет усилий вывешивания Рсум произведен по формулам (1) – (11) и сведен в таблицу 2.
Рисунок 12 – Расчетная схема №2 к определению усилия вывешивания РШР
Рисунок-12. Расчётная схема №3.для определения усилий вывешивания
Таблица 2 – Усилия вывешивания РШР при величине L=15,41 м
| Величина вывешивания решетки Hвыв, м | 0,01 | 0,05 | 0,1 | 0,15 | 0,2 | 0,25 |
| Погонное сопротивление подъему q, Н/м | 15998,1 | 15990,2 | 15980,4 | 15970,6 | 15960,8 | 15951 |
| Основное усилие подъема решетки Р, Н | 135554,8 | 169155,5 | 211156,4 | 253157,3 | 295158,2 | 337159 |
| Реактивное усилие R1 , Н | -49391,5 | -31019,8 | -187385,3 | 14909,7 | 37874,5 | 60839,2 |
| Реактивное усилие R2 , Н | -135580 | -170542,3 | -217081,6 | 266772,7 | 319615,5 | 375609,9 |
| Граничный реактивный момент M1 , Н м | -36238,3 | 33407,9 | -20202,2 | 207523,6 | 294581,4 | 381639,3 |
| Угол поворота рельсов в, рад | -0,019 | -0,028 | -0,673 | -0,048 | -0,059 | -0,069 |
| Продольное усилие растяжения Рпр, Н | 7848 | 86328 | 184428 | 282528 | 380628 | 478728 |
| Дополнительный изгибающий момент Мда, Н м | 1446,9 | 25838,2 | 1058199,9 | 165722,5 | 277911,2 | 418240,9 |
| Дополнительный изгибающий момент Мдб, Н м | -883,2 | -10808,3 | -712259,4 | -44301,8 | -65681,8 | -90133,9 |
| Дополнительное усилие подъема Рдоп, Н | 25,2 | 1386,8 | 5925,3 | 13615,4 | 24457,3 | 38450,9 |
| Суммарное усилие вывешивания Рсум, Н | 135580 | 170542,3 | 217081,6 | 266772,7 | 319615,5 | 375609,9 |
Вывод: из расчетов, приведенных в таблице 2, видно, что при базе платформы 17260 мм, подъемно-рихтовочное устройство сможет произвести вывешивание решетки на величину меньше 150 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 250 кН.
2.2.1.3 Расчетный случай №3
Исходные данные: длина защемленного рельса в пролете стенда L: 12,72 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой передней тележки ар: 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp: 3,67 м; величины вывешивания путевой решетки Hвыв , м: 0,01; 0,05; 0,1; 0,15; 0,2, 0,25.
Расчетная схема изображена на рисунке 13. Расчет усилий вывешивания рельсошпальной решетки Рсум произведен по формулам (1) – (11) и сведен в таблицу 3.

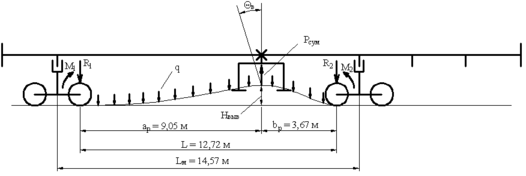

Рисунок 13 – Расчетная схема №3 к определению усилия вывешивания РШР
Таблица 3 – Усилия вывешивания РШР при величине L=12,72 м
| Величина вывешивания решетки Hвыв, м | 0,01 | 0,05 | 0,1 | 0,15 | 0,2 | 0,25 |
| Погонное сопротивление подъему q, Н/м | 15998 | 15990,2 | 15980,4 | 15970,6 | 15960,8 | 15951 |
| Основное усилие подъема решетки Р, Н | 148548 | 247019,8 | 370109,5 | 493199,2 | 616288,9 | 739378,6 |
| Реактивное усилие R1 , Н | -73520,2 | -60547,1 | -44330,8 | -28114,5 | -11898,2 | 4318,1 |
| Реактивное усилие R2 , Н | 18573,1 | 104171,6 | 211169,6 | 318167,6 | 425165,7 | 532163,8 |
| Граничный реактивный момент M1 , Н м | -109026,4 | -55666,3 | 11033,8 | 77733,9 | 144433,9 | 211134,1 |
| Угол поворота рельсов в, рад | 0,003 | 0 | -0,004 | -0,008 | -0,012 | -0,016 |
| Продольное усилие растяжения Рпр, Н | 7848 | 86328 | 184428 | 282528 | 380628 | 478728 |
| Дополнительный изгибающий момент Мда, Н м | -231,8 | 4298,7 | 25168,2 | 63042,3 | 117920,7 | 189802,8 |
| Дополнительный изгибающий момент Мдб, Н м | 172,5 | 4323,6 | 15715,5 | 33999,8 | 59176,6 | 91246,3 |
| Дополнительное усилие подъема Рдоп, Н | 25,661 | 1983,7 | 8475,8 | 19476,3 | 34985,2 | 55002,5 |
| Суммарное усилие вывешивания Рсум, Н | 148573,7 | 249003,5 | 378585,3 | 512675,5 | 651274,1 | 794381,1 |
Вывод: из расчетов, приведенных в таблице 3, видно, что при базе платформы 14570 мм, подъемно-рихтовочное устройство сможет произвести вывешивание решетки на величину около 50 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 250 кН.
2.2.2 Расчет усилий сдвига
2.2.2.1 Расчетный случай №1
Исходные данные: длина защемленного рельса в пролете стенда L: 18,1 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой передней тележки ар: 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp: 9,05 м; величины сдвига путевой решетки Sсдв , м: 0,01; 0,03; 0,06; 0,09; 0,12; 0,15.
Расчетная схема изображена на рисунке 14.

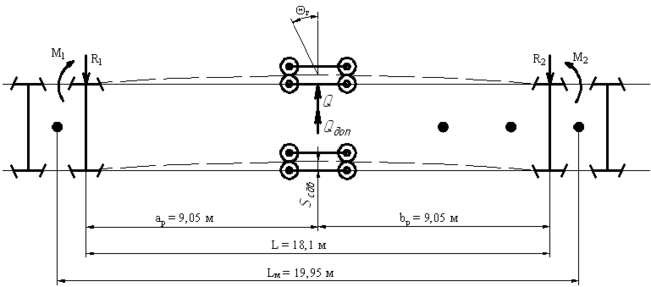

Рисунок 14 – Расчетная схема №1 к определению усилия сдвига РШР
Суммарное расчетное усилие сдвига путевой решетки Qсум , Н [10]:
, (12)
где Q - расчетное усилие на сдвиг путевой решетки, Н [10]; Qдоп - дополнительное усилие сдвига путевой решетки в плане
, Н [10].
, (13)
где
- опытный коэффициент учитывающий повышение поперечной жесткости путевой решетки, обусловленное скреплениями рельсов со шпалами, для железобетонных шпал и рельсов Р65,
[10]; Е - модуль упругости рельсовой стали,
[10];
- момент инерции поперечного сечения двух рельсов относительно вертикальной оси,
м4 [10].
, (14)
где кд - поправочный коэффициент,
[10];
, - дополнительные изгибающие моменты,
.
, (15)
, (16)
где
- дополнительное продольное усилие растяжения, Н [10];
- угол поворота поперечного сечения рельса в горизонтальной плоскости, рад [10].
, (17)
где F - площадь поперечного сечения одного рельса Р65,
м2 [10].
.
, (18)
где
- граничный реактивный момент, [10];
- граничное реактивное усилие, Н [10].
, (19)
, (20)
.
