С течением времени грунт постепенно уплотняется и разрыхленность его становится меньше первоначальной, что характеризуется коэффициентом остаточного разрыхления – К_о.р.

Объем грунта, необходимого для засыпки траншеи определяется по формуле:

(4.3)

где V_о.з. – объем грунта обратной засыпки, м³;

V_р – объем траншеи по геометрическим обмерам (расчетный);

V_с – объем сооружения, м³;

К_о.р. – коэффициент остаточного разрыхления.

Объем грунта, подлежащего выгрузке на транспорт:

(4.4)

где V_тр. – объем отвозимого грунта, м³

Объем работ по подчистке дна траншеи до проектной отметки определятся по формуле:

(4.5)

где V_р.д. – объем ручной доработки; b – ширина траншеи по дну; m – крутизна откоса выемки; h_р.д. – глубина доработки (принята 0,1м); L – длина траншеи, м.

Определенные объемы земляных работ сведены в таблицу 4.2.

Таблица 4.2 – Баланс земляных масс

4.2 Подбор оборудования для производства строительно-монтажных работ

В комплект машин для производства земляных работ входят экскаваторы, автосамосвалы и бульдозеры. Этим комплектом машин выполняются работы по отрывке траншеи, отвозе избыточного грунта, засыпке после завершения в ней монтажных работ.

Для разработки траншеи и котлованов наиболее часто используются одноковшовые экскаваторы ёмкостью 0,15 – 1,0 м³, оборудованные обратной лопатой или драглайном.

При определении требуемых параметров экскаваторов необходимо построить поперечное сечение траншеи в наиболее заглубленном месте (Рис 4.1).

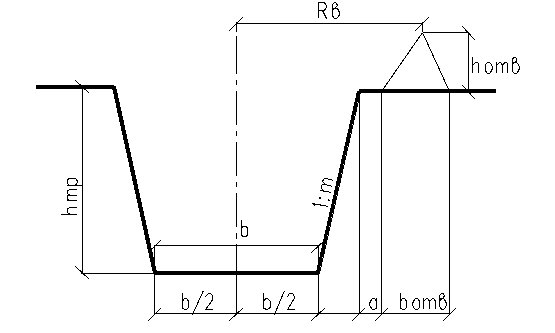

Рис. 4.1 - Схема определения размеров отвала грунта и радиуса выгрузки экскаватора

Требуемый радиус выгрузки экскаватора обуславливается необходимостью устройства отвала грунта определенных размеров. Наиболее предпочтительной схемой движения экскаватора является перемещение экскаватора по оси траншеи.

Поперечное сечение отвала определяется по формуле:

(4.6)

где F_тр. – поперечного сечения траншеи, м²; F_с – площадь поперечного сечения укладываемых коммуникаций, м²; К_пр. – коэффициент первоначального разрыхления грунта в долях единицы.

Размеры отвала грунта:

(4.7)

(4.8)

где b_отв. – ширина траншеи по дну, м;

h_отв. – высота отвала, м;

- угол откоса свежевысыпанного грунта в градусах (45).

,

Требуемый радиус выгрузки определяется:

(4.9)

где а – берма траншеи (не менее 0,5м)

Высоту выгрузки принимаем h_отв.+ 0,5м = 3,94 м

Выбираю экскаватор ЭО-33-22А (обратная лопата) с вместимостью ковша 0,4 м³.

Для монтажа деталей и конструкций систем теплогазоснабжения используют стреловые самоходные краны на автомобильном, пневмоколесном и гусеничном ходу.

На выбор типа крана оказывают влияния грунтовые условия, размеры поперечного сечения траншеи и масса монтируемых элементов. При этом необходимый вылет крюка крана при монтаже сборных элементов тепловых сетей определяется по формуле:

(4.10)

Где d_н – наружный диаметр труб (включая все виды изоляции), м;

Z – расстояние между трубопроводом и наиболее выступающей частью крана, принимается равной 0,8 – 1м

Масса наиболее крупного (железобетонный блок сборных железобетонных камер) элемента составляет 5,2 т.

Выбираю кран КС-4561 и трубоукладчик ТГ-61.

Подбор бульдозера осуществляется исходя из среднего расстояния перемещения грунта из отвала в траншею. Ориентировочно её можно принимать равным расстоянию между осями траншеи и отвала. Подбираю бульдозер Д3-9, с расстоянием перемещения до 5м.

Технические характеристики бульдозера:

тип отвала: неповоротный

длина отвала: 2,56 м

высота отвала: 0,8 м

мощность: 75 л.с.

управление: гидравлическое

4.3 Основные решения по производству работ

4.3.1 Метод производства работ

1. Для производства работ в данном дипломном проекте применяется поточный метод. При поточном методе однородные процессы выполняются последовательно, а разнородные параллельно. Этот метод характеризуется минимальным потреблением ресурсов и небольшой продолжительностью монтажных работ.

2. Электроэнергия необходима для освещения, так как некоторые работы производятся во вторую смену

3. Вода необходима для работников объекта и для гидравлических испытаний тепловой сети

4. Кислород на строительной площадке требуется для резки металла

5. Количество бытовок для нужд рабочих – 4шт. (одно помещение на 10 рабочих).

6. Для строительно-монтажных работ требуется место для складирования материалов (изоляции, труб и т.д.). Количество мест складирования:

лотки на строительной площадке складируются на высоте 1,8м в 2-а ряда по горизонтали и по вертикали. Количество мест складирования считаю исходя из условия: максимальный вылет у крана применяемого на строительной площадке 7м, т. е., находясь на одном месте кран может уложить порядка 12 лотков. Следовательно:

N_общ./12 = n [шт]. 721/12 = 60 шт.

Где N_общ. – общее количество лотков

n – количество мест складирования.

На строительной площадке под лотки должно быть отведено 60 мест. В одной кладке 12 лотков.

Площадь складирования лотков составляет:

Площадь одного лотка – 0,9*3 = 2,7м². Суммарная площадь необходимая для складирования лотков – 695м².

Площадь складирования труб:

принимаю, количество труб укладываемых возле бровки траншеи из расчета, что вылет стрелы крана составляет 7м, а длина одной трубы 11м, 6 штук. Следовательно:

L_общ. / 66м = l [шт]. 1594/66 = 24 шт.

где L_общ. – общая длина всех труб привозимых на строительную площадку

l – количество мест складирования труб

Следовательно на строительной площадке нужно 24 места под трубы.

4.3.2 Определение трудоемкости строительно-монтажных операций

Расчет трудоемкости ручных и механизированных строительно-монтажных процессов, а также затрат машинного времени производится по ЕниР.

Трудоемкость работы в чел.-дн. определяется по формуле:

(4.9)

где Н_вр. – норма времени на единицу работы, чел.-час;

V – объем работы в единицах измерения (принято в ЕНиР);

8 – продолжительность рабочей смены, ч.

Результаты расчетов приведены в приложении Г

4.4 Расчет основных технико-экономических показателей

Продолжительность монтажа теплосети – 16 дней

Вся трудоемкость составила – 159,5,01 чел/дн.

Средняя производительность по строительству составила – 105 %

Трудозатраты на монтаж теплосети – 145,01 чел/дн.

Максимальное количество работников – Nmax. – 15 человека

Среднее количество работников – Nср. – 8,56 человека

Коэффициент механизации производства – К = 0,09

4.5 Контроль качества производства работ

Приемку в эксплуатацию законченных строительством тепловых сетей производят в соответствии со СНиП III-3-76 и 111-30-74. Вновь построенные трубопроводы принимают в эксплуатацию комиссии в составе представителей заказчика, подрядчика и управления тепловых сетей (технадзора), а при непосредственном водоразборе и представителя санитарно-эпидемиологической службы. Трубопроводы с горячей водой (t>115°С) принимают в эксплуатацию в соответствии со СНиП III-30-74. Трубопроводы с рабочим давлением 0,07—1,6 МПа (0,7—16 кгс/см2) и температурой свыше 115°С принимают в эксплуатацию с учетом «Правил устройства и безопасности эксплуатации трубопроводов пара и горячей воды» без регистрации теплопроводов в органах Госгортехнадзора.

Сдаче в эксплуатацию законченного строительством всего объекта или его части (которая может самостоятельно эксплуатироваться) предшествует промежуточная приемка отдельных его частей или видов работ в процессе строительства. Промежуточной приемке, оформляемой соответствующими актами, подлежат: разбивка трассы, устройство оснований траншей и котлованов; укладка трубопроводов; сварка трубопроводов и закладных частей сборных конструкций, антикоррозионное покрытие труб; монтаж строительных конструкций; заделка и омоноличивание стыков, тепловая изоляция трубопроводов дренажные устройства; гидроизоляция строительных конструкций; устройство электрозащиты; растяжка П-образных компенсаторов; ревизия и испытание арматуры; сальниковые компенсаторы; засыпка траншей и котлованов; очистка внутренней поверхности груб, укладка футляров; промывка трубопроводов; гидравлическое или пневматическое испытание.

Состав актов на скрытые работы:

проверка уклона трубопроводов

проверка внутренней поверхности труб (определяется просвечиванием)

наружная поверхность труб (качество очистки)

антикоррозионное покрытие (материал)

тепловая изоляция (материал, толщина, корка)

строительная конструкция прокладки (№ чертежа)

Приемку в эксплуатацию теплопроводов осуществляют рабочие комиссии (от заказчика).

5. Экономика

5.1 Основы ценообразования строительной продукции в условиях рынка

Механизм формирования цен на строительную продукцию базируется на нормативных методах. Сметная стоимость строительной продукции на территории Российской Федерации определяется на основе МДС 81-1.99.

Сметная стоимость строительно-монтажных работ (СМР) сумма денежных средств для осуществления строительства в соответствии с проектной моделью.

Сметная стоимость является основой для определения размера капитальных вложений, финансирования строительства, формирования договорных цен на строительную продукцию, расчетов за выполненные подрядные работы.

В составе дипломного проекта выполнен локальный сметный расчет на реконструкцию участка квартальной тепловой сети.

Локальная смета составлена на основе сметно-нормативной базы, введенной в действие с 1.01.1984 г.

Для определения сметной стоимости СМР в ценах 2001 г. использован базисно-индексный метод. Расчетные индексы по видам работ к базе 1984 г. по состоянию на 1.04.2001 г. (Данные РегиоСтройИнформ).

По локальному сметному расчету определены все затраты, связанные с выполнением СМР, которые включают прямые затраты, накладные расходы и сметную прибыль. При разработке локальной сметы учитывались по сборникам ЕРЕР открытые и закрытые расценки. По открытым расценкам дополнительно учитывались на материальные ресурсы по СНиП IV-4-84 и прейскуранту 06-08 (оптовые цены на железобетонные и бетонные изделия и конструкции).

Для расчета приняты рекомендуемые нормы накладных расходов и сметной прибыли. Сметный расчет выполнен на основе исходных данных.

На основе сметного расчета в составе сметной документации сформирована договорная цена. Принятая заказчиком и подрядчиком договорная цена может быть пересмотрена по согласованию сторон. За итогом договорной цены показывается отдельной строкой сумма НДС.

5.2 Локальная смета на реконструкцию квартальной теплотрассы

Для формирования локальной сметы использованы следующие исходные данные:
