Текст из файла (страница 5)

8) Температура греющей воды на выходе из водоподогревателя II ступени ₂ и на входе в водоподогреватель ступени ₁:

9) Температура греющей воды на выходе из водоподогревателя ступени:

10) Среднелогарифмическая разность температур между греющей и нагреваемой водой для ступени водоподогревателя:

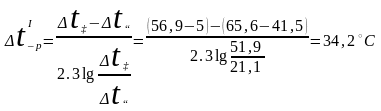

11) Среднелогарифмическая разность температур между греющей и нагреваемой водой для II ступени водоподогревателя:

12) По оптимальной скорости нагреваемой воды определяем требуемое число каналов:

13) Общее живое сечение каналов в пакете определяем по формуле (m_H принимаем равным 8):

14) фактические скорости греющей и нагреваемой воды:

15) Расчет водоподогревателя ступени:

а) средняя температура греющей воды

б) средняя температура нагреваемой воды

в) коэффициент теплоотдачи от греющей воды к стенке пластины:

г) коэффициент тепловосприятия от стенки пластины к нагреваемой воде:

д) коэффициент теплопередачи, принимая = 0,8:

е) требуемая поверхность нагрева водоподогревателя ступени:

ж) количество ходов (или пакетов при разделении на одноходовые теплообменники):

Принимаем два хода

з) действительная поверхность нагрева водоподогревателя ступени:

и) потери давления ступени водоподогревателя по греющей воде, принимая = 1 и Б = 3:

по нагрваемой воде:

16) Расчет водоподогревателя I ступени:

а) средняя температура греющей воды

б) средняя температура нагреваемой воды

в) коэффициент теплоотдачи от греющей воды к стенке пластины:

г) коэффициент тепловосприятия от стенки пластины к нагреваемой воде:

д) коэффициент теплопередачи, принимая = 0,8:

е) требуемая поверхность нагрева водоподогревателя I ступени:

ж) количество ходов (или пакетов при разделении на одноходовые теплообменники):

Принимаем два хода

з) действительная поверхность нагрева водоподогревателя I ступени:

и) потери давления I ступени водоподогревателя по греющей воде, принимая = 1 и Б = 3:

по нагрваемой воде = 1,5 и Б = 3:

Обозначения теплообменников I и II ступени:

,

2.2 Подбор насосов

Для обеспечения гидравлического режима в соответствии с пьезометрическим графиком тепловой сети необходимо подобрать подкачивающие (повысительные), циркуляционные и смесительные насосы.

При выборе подкачивающих насосов устанавливаемых на обратном трубопроводе в соответствии с пунктом 3.5 [18], следует принимать:

подачу насоса – по расчетному расходу воды на вводе в тепловой пункт,

напор – в зависимости от расчетного давления в тепловой сети и требуемого давления в присоединяемых системах потребления теплоты.

По расходу G=150 м³/час и требуемому напору H=55 м выбран насос марки К45/55 в количестве четырех штук (один резервный).

При выборе смесительных насосов для системы отопления, устанавливаемых в соответствии с пунктом 3.4 5 [18] на перемычке между подающим и обратным трубопроводом, следует принимать:

напор – на 2-3 метра более потерь в системе отопления;

подачу насоса по формуле:

(2.1)

где Gdo расчетный максимальный расход воды на отопление из тепловой сети, м³/час;

u – коэффициент смешения (для параметров 125-70 и 95-70 равен 1,2)

По напору 5 м и расходу 132 м³/час выбран насос марки ЦНШ-80 с частотой вращения 2000 об./мин. в количестве трех (один резервный).

3. Автоматизация теплового и гидравлического режима ЦТП

3.1 Цели и задачи автоматизации

Средства автоматизации (контроль, автоматическое регулирование, защита оборудования, блокировка и сигнализация) теплового и гидравлического режима ЦТП запроектированы в целях:

- безопасной работы;

- сокращения численности обслуживающего персонала;

- экономии теплоты и электроэнергии;

- учета отпущенной тепловой энергии и холодной воды.

Уровень автоматизации технологической схемы выбран в зависимости от технологических требований и экономической целесообразности.

Задачи автоматизации ЦТП:

- местный контроль параметров (температура и давление теплоносителя в подающем и обратном трубопроводе, на перемычке, до и после теплообменных аппаратов);

- регулирование подачи теплоты на отопление и горячее водоснабжение;

- пуск и остановка оборудования;

- регулирование давления;

- учет тепловой энергии и холодной воды;

- блокировка оборудования;

- сигнализация о рабочем состоянии оборудования (рабочая и аварийная);

3.2 Принципы работы локальных схем автоматики

Приборы первого уровня автоматизации работают по общепринятым правилам. При включении и отключении насосного оборудования предусмотрена блокировка работы электродвигателей повысительно-циркуляционных и подмешивающего насосов. Резервные насосы сблокированы с основными насосами по принципу “начало работы резервного оборудования при отключении основного”.

Регулирование температуры в подающем трубопроводе горячего водоснабжения осуществляется с помощью клапана на подающем трубопроводе сетевой воды к теплообменнику второй ступени. При повышении температуры в подающем трубопроводе горячего водоснабжения выше требуемой происходит прикрывание клапана сетевой воды на теплообменник второй ступени. При понижении температуры происходит обратный процесс.

Приготовление теплоносителя для системы отопления производится с помощью трехходового смесительного клапана по графику регулирования в зависимости от температуры наружного воздуха. При повышении температуры на подающем и обратном трубопроводе системы отопления происходит увеличение подмеса воды из обратного трубопровода. При понижении соответствующих температур в подающем трубопроводе системы отопления происходит уменьшение подмеса воды из обратного трубопровода.

Защита системы отопления от повышения давления производится установкой регулирующего клапана, настроенного на поддержание давления в системе отопления не более 6 кг/см². Клапан, с регулированием давления «после себя», при увеличении давления сверх установленного, прикрывается, тем самым, понижая давление. При понижении давления происходит открытие клапана, сопротивление клапана уменьшается и за счет этого давление после клапана возрастает.

Аналогичный клапан установлен и на вводе водопровода к теплообменнику горячего водоснабжения.

3.3 Приборы и средства автоматизации

Приборы и средства автоматизации принципиальной схемы ЦТП представлены в таблице 3.1.

Таблица 3.1 – Приборы и средства автоматизации

4. Организация строительного производства

По заданию на дипломное проектирование в разделе организация строительного производства необходимо разработать проект производства работ на реконструкцию участка теплосети участке Руднева 33-45 в составе: календарный план производства работ, графики поступления на объект строительных конструкций и потребности в рабочих кадрах, технологические схемы с описанием последовательности и метода работ.

Монтажная схема и продольный профиль участка теплосети приведен в на листе 5 графической части дипломного проекта.

4.1 Определение объемов земляных работ

При разработке траншей с наклонными стенками для определения объема земляных работ вычисляют площади поперечного сечения на пикетах и используют формулу Мурзо:

(4.1)

где F_ср - средняя площадь поперечного сечения, м²;

m – крутизна откоса, по [11,17] для суглинка равна 0,5;

h₁, h₂ – глубина траншеи в начале и конце участка, берется из продольного профиля сети;

L – длина расчетного участка;

Средняя площадь поперечного сечения F_ср определяется по формуле:

(4.2)

где b – ширина траншеи по низу, принимается в зависимости от размера канала при подземной канальной прокладке;

h_ср – полусумма глубин траншеи в начале и конце участка.

Расчеты по (4.1-4.2) сведены в таблицу 4.1.

Таблица 4.1 Ведомость объемов земляных работ

№ уч.	Рабочая отметка	Полусумма рабочих отметок	Поправка	Расчетная площадь поперечного сечения Fср., м2	Длина участка L, м	Объем работ, Vр, м3
1 2 3 4 5 6 7 8 9	1,30 2,10 1,85 1,81 1,87 1,14 1,30 2,00 1,40	1,70 1,97 1,83 1,84 1,50 - 1,65 1,7	0 0 0 0 0 - 0 0	7,99 9,79 8,84 8,91 6,75 - 7,67 7,99	33 40 52 80 69 - 39 22	264 392 460 713 465 - 299 176
ИТОГО					335	2769

При подсчете объема грунта отвала выброшенного грунта необходимо учитывать, что при разработке грунт разрыхляется и поэтому его объем увеличивается, что характеризуется коэффициентом первоначального разрыхления.
