Текст из файла (страница 9)

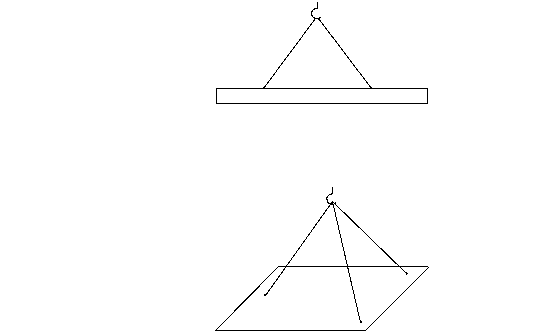

Рис 6.2 – Схемы строповки

Список использованных источников

1 СниП 2.04.07 – 86. Тепловые сети. М.; Госкомстройиздат, 1989, – 48 с.

2 СниП 2.01.01 – 82. Строительная климатология и геофизика. М.; Стройиздат, 1983, – 125 с.

3 В.И. Манюк, Я.Н. Каплинский и др. Наладка и эксплуатация водяных тепловых сетей. Справочник. М.; Стройиздат, 1988. – 432 с.

4 А.А. Ионин, Б.М. Хлыбов и др. Теплоснабжение. М.; Стройиздат, 1982. – 336 с.

5 А.А. Николаев. Проектирование тепловых сетей. Справочник проектировщика. М.; Стройиздат, 1965. – 360 с.

6 Н.К. Громов, Е.П. Шубин и др. Водяные тепловые сети. Справочное пособие по проектированию. М.; Энергоатомиздат, 1988, – 376 с.

7 СНиП 2.04.01 – 85. Внутренний водопровод и канализация зданий. М.; Государственный комитет по делам строительства., 1986, – 56 с.

8 СНиП 2.04.14 – 88. Тепловая изоляция оборудования и трубопроводов. М.; Государственный строительный комитет. 1989.

9 О.Н. Мельников и др. Справочник монтажника сетей теплогазоснабжения. Л.; Стройиздат, 1980.

10 В.Е. Козин и др. Теплоснабжение. М.; Высшая школа, 1980.

11 СНиП 3.02.01 – 87. Земляные сооружения, основания и фундаменты. – М: Стройиздат, 1988 – 128с.

12 Сборник Е2. Земляные работы. Вып. 1. Механизированные и ручные земляные работы/Госстрой СССР. – М.: Стройиздат, 1988. – 224с.

13 Мельников О. Н. Справочник монтажника сетей теплоснабжения. – Л.: Стройиздат, 1980. – 208с.

14 Сборник Е9. Сооружение системы теплоснабжения, водоснабжения, газоснабжения и канализации. Вып. 2. Наружные сети и сооружения/Госстрой СССР. – М.: Прейскурантиздат, 1988 – 96с.

15 Сборник Е22. Вып.2. Сварочные работы. Трубопроводы/Госстрой СССР. – М: Стройиздат, 1987 –112с.

16 Сборник Е1. Внутрипостроечные транспортные работы./Госстрой СССР. –М: Прейскурантиздат, 1987. – 40с.

17 СНиП III-4-80. Правила производства и приемки работ. Техника безопасности в строительстве.

18 СП 41-101-95. Проектирование тепловых пунктов. М.; Минстрой России, 1997. –79 с.

19 СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» СССР – М: Стройиздат 1981г. – 120 с.

20 СНиП 3.05.06-85 «Электротехнические устройства»

21 СНиП III-4-80. Техника безопасности в строительстве. –М.: Стройиздат, 1980.- 255 с.

22 СНиП II-6-74. Нагрузки и воздействия. –М.: Стройиздат, 1976.- 29 с.

23 СНиП II-12-77. Защита от шума. –М.: Стройиздат, 1978.- 96 с.

24 Санитарные нормы проектирования промышленных предприятий. СН 245-71, Госстрой СССР. –М.: Стройиздат, 1971.- 96 с.

25 СНиП II-2-80. Противопожарные нормы проектирования зданий и сооружений. –М.: Стройиздат, 1981.- 13 с.

Приложение А – Расчетные тепловые потоки и расходы теплоносителя

Таблица А.1 - Расчетные тепловые потоки и расходы теплоносителя для абонентов квартальной котельной, расположенной по улице Ясной, котельных №22, №28, №3 Краснофлотского района, подключаемых к врезке тепловой сети идущей от ЦТК 337/03

			Номер	Расчетные тепловые потоки Гкал/ч					Расчетные расходы теплоносителя, т/ч
№	Наименование		ввода	на	на	на		на		на	на		Примечание
п/п	абонентов		по рас-	отопле-	калори-	горячее	суммарная	отопле-		калори-	горячее	сум-	График 125-70
			четной	ние	ферные	водосн.		ние		ферные	водосн.	марная
			схеме		устан.		1			устан.
				Qот	Qкал	Qг.в.	Qсум	Qот		Qкал	Qг.в.	Qсум
1	2		3	4	5	6	7**	8**		9**	10**	11**	12
1	Адмиральская	10		0,092		0,066	0,158	1,67		0	1,2	2,87
2	Адмиральская	8		0,261		0,1632	0,4242	4,75		0	2,97	7,72
3	Газ.станция			0,012			0,012	0,22		0	0	0,22
4	Гараж			0,056		0	0,056	1,02		0	0	1,02
5	Диспетч.эл.сетей			0,026			0,026	0,47		0	0	0,47
6	Дом Культуры Рудн. 66			0,584		0,1	0,684	10,62		0	1,82	12,44	*
7	Железнякова	15		0,433	0,172	0,1305	0,7355	7,87		3,1273	2,37	13,367
8	Квартальна котельная	0		0,061	0	0	0,061	1,11		0	0	1,11	*
9	Краснофлотская	3а		0,227909		0,68372	0,911629	4,14		0	12,43	16,57	*
10	Краснофлотская	3		0,163934		0,4918	0,655734	2,98		0	8,94	11,92	*
11	п.Ульчский	1		1,772		0,0176	1,7896	32,22		0	0,32	32,54
12	п.Ясный	1		0,072			0,072	1,31		0	0	1,31
13	п.Ясный	4а		0,131		0,034	0,165	2,38		0	0,62	3
14	п.Ясный	2		0,246		0,1679	0,4139	4,47		0	3,05	7,52
15	п.Ясный	3		0,0825			0,0825	1,5		0	0	1,5
16	Пельменная			0,136			0,136	2,47		0	0	2,47	*
17	Руднева	60		0,337		0,0771	0,4141	6,13		0	1,4	7,53	*
18	Руднева	56		0,686		0,067	0,753	12,47		0	1,22	13,69	*
19	Руднева	58		0,354		0,035	0,389	6,44		0	0,64	7,08	*
20	Руднева	58а		0,352		0,0367	0,3887	6,4		0	0,67	7,07	*
21	Руднева	72		0,266293		0,79888	1,065173	4,84		0	14,53	19,37	*
22	Руднева	74		0,302336		0,90701	1,209346	5,5		0	16,49	21,99	*
23	Руднева	74а		0,274747		0,82424	1,098987	5		0	14,99	19,99	*
24	Руднева	65		0,152		0,012	0,164	2,76		0	0,22	2,98	*
25	Руднева	67		0,138		0,013	0,151	2,51		0	0,24	2,75	*
26	Руднева	69		0,043		0	0,043	0,78		0	0	0,78	*
27	Котельная №22			8,257			8,257	150,13		0	0	150,13	*
28	Сберкасса			0,041			0,041	0,75		0	0	0,75
29	СГПТУ с-в маст.			0,047			0,047	0,85		0	0	0,85
30	Столовая			0,045			0,045	0,82		0	0	0,82
31	Столярная			0,045			0,045	0,82		0	0	0,82
32	Эл.сети			0,084		0	0,084	1,53		0	0	1,53
33	Ясная	2б		0,058		0	0,058	1,05		0	0	1,05	*
34	Ясная	4		0,299		0,1048	0,4038	5,44		0	1,91	7,35
35	Ясная	2в		0,328		0,036	0,364	5,96		0	0,65	6,61	*
36	Ясная	2а		0,361		0,042	0,403	6,56		0	0,76	7,32	*
37	Адмиральская	8а		0,261		0,163	0,424	4,75		0	2,96	7,71
38	Адмиральская	4а		0,414		0,348	0,762	7,53		0	6,33	13,86
39	Адмиральская	25		0,275		0,096	0,371	5		0	1,75	6,75
40	Адмиральская	23		0,237		0,056	0,293	4,31		0	1,02	5,33
41	Адмиральская	9		0,234		0,374	0,608	4,25		0	6,8	11,05
42	Кирова	19а		0,176		0,019	0,195	3,2		0	0,35	3,55
43	Кирова	25		0,062			0,062	1,13		0	0	1,13
44	Кирова	23		0,142		0,011	0,153	2,58		0	0,2	2,78
45	Руднева	40		0,288		0,0804	0,3684	5,24		0	1,46	6,7
46	Руднева	38		0,33		0,0804	0,4104	6		0	1,46	7,46
47	Руднева	31		0,28		0,0936	0,3736	5,09		0	1,7	6,79
48	Руднева	29		0,24		0,0834	0,3234	4,36		0	1,52	5,88
49	Руднева	27		0,342		0,0822	0,4242	6,22		0	1,49	7,71
50	Руднева	25		0,27		0,069	0,339	4,91		0	1,25	6,16
51	Руднева	23		0,216		0,06	0,276	3,93		0	1,09	5,02
1	2		3	4	5	6	7**	8**		9**	10**	11**	12
52	Руднева	21		0,216		0,0432	0,2592	3,93		0	0,79	4,72
53	Руднева	19		0,258			0,258	4,69		0	0	4,69
54	Руднева	17		0,228			0,228	4,15		0	0	4,15
55	Руднева	15		0,192		0,1	0,292	3,49		0	1,82	5,31
56	Победы	60		0,145			0,145	2,64		0	0	2,64
57	Победы	57		0,132			0,132	2,4		0	0	2,4
58	З. Космодемьянск.	26		0,103		0,0402	0,1432	1,87		0	0,73	2,6
59	З. Космодемьянск.	28		0,24		0,066	0,306	4,36		0	1,2	5,56
60	З. Космодемьянск.	30		0,12		0,03336	0,15336	2,18		0	0,61	2,79
61	З. Космодемьянск.	44		0,252		0,108	0,36	4,58		0	1,96	6,54
62	Школа №18			0,096		0,0215	0,1175	1,75		0	0,39	2,14
63	З. Космодемьянск.	23		0,06			0,06	1,09		0	0	1,09
64	З. Космодемьянск.	25		0,258		0,0552	0,3132	4,69		0	1	5,69
65	Детсад №165			0,228		0,0108	0,2388	4,15		0	0,2	4,35
66	Майская	60		0,1188		0,0426	0,1614	2,16		0	0,77	2,93
67	Майская	55		0,192		0,0468	0,2388	3,49		0	0,85	4,34
68	Майская	37		0,06			0,06	1,09		0	0	1,09
69	Майская	35		0,345		0,1008	0,4458	6,27		0	1,83	8,1
70	Школа №68			0,228		0,0108	0,2388	4,15		0	0,2	4,35
71	Микрохирургия			1,2		1,2	2,4	21,82		0	21,82	43,64
72	10 Горбольница			1,95		0,048	1,998	35,45		0	0,87	36,32
	Итого:											649,83
	ИТОГО:			27,21552	0,172	8,35171	35,73923	494,84		3,1273	151,86	649,83
	ИТОГО, МВт:			31,67886	0,20021	9,72139	41,60046

Таблица А.2 - Расчетные тепловые потоки и расходы теплоносителя для абонентов котельных №22, №28, №3 подключаемых к бойлерной установке, расположенной в котельной №3 Краснофлотского района

			Номер	Расчетные тепловые потоки Гкал/ч					Расчетные расходы теплоносителя, т/ч
№	Наименование		ввода	на	на	на		на		на	на		Примечание
п/п	абонентов		по рас-	отопле-	калори-	горячее	суммарная	отопле-		калори-	горячее	сум-
			четной	ние	ферные	водосн.		ние		ферные	водосн.	марная
			схеме		устан.					устан.
				Qот	Qкал	Qг.в.	Qсум	Qот		Qкал	Qг.в.	Qсум
1	2		3	4	5	6	7**	8**		9**	10**	11**	12
	Котельная №28
1	Федеративная	16		0,056		0,0067	0,0627	2,24		0	0,27	2,51
2	Федеративная	5		0,063			0,063	2,52		0	0	2,52
3	Руднева	49		0,074			0,074	2,96		0	0	2,96
4	Руднева	51		0,072			0,072	2,88		0	0	2,88
5	Руднева	53		0,081			0,081	3,24		0	0	3,24
6	Руднева	55		0,081			0,081	3,24		0	0	3,24
7	Руднева	57		0,081			0,081	3,24		0	0	3,24
8	Руднева	59		0,08		0,049	0,129	3,2		0	1,96	5,16
9	Руднева	47		0,076		0,0344	0,1104	3,04		0	1,38	4,42
10	Федеративная	14		0,239		0,0156	0,2546	9,56		0	0,62	10,18
	Итого:									0		40,35
	Котельная №3
1	Федеративная	1		0,491935		0,16272	0,654655	19,68		0	6,51	26,19
2	Кирова	1		0,149534			0,149534	5,98		0	0	5,98
3	Кирова	2а		0,172151		0,06867	0,240821	6,89		0	2,75	9,64
4	ОБЭП			0,006093		0,00018	0,006273	0,24		0	0,01	0,25
5	Кирова	2б		0,15336		0,05985	0,21321	6,13		0	2,39	8,52
6	Кирова	3а		0,318965		0,15309	0,472055	12,76		0	6,12	18,88
7	Кирова	3б		0,063663		0,00006	0,063723	2,55		0	0	2,55
8	Кирова	4		0,225687		0,09504	0,320727	9,03		0	3,8	12,83
9	МПУД "ОСТОН"			0,013051		0,00021	0,013261	0,52		0	0,01	0,53
10	Кирова	5		0,40488		0,13167	0,53655	16,2		0	5,27	21,47
11	МПУД "ОСТОН"			0,030872		0,00057	0,031442	1,23		0	0,02	1,25
12	Кирова	6		0,336581		0,13356	0,470141	13,46		0	5,34	18,8
13	Кирова	8		0,141075		0,00684	0,147915	5,64		0	0,27	5,91
14	Кирова	9		0,053206		0,0189	0,072106	2,13		0	0,76	2,89
15	Кирова	11		0,073563		0,02772	0,101283	2,94		0	1,11	4,05
16	Кирова	13		0,073436		0,02331	0,096746	2,94		0	0,93	3,87
	Итого:						0	0		0	0	143,61
	Котельная №22
1	Руднева	63		0,108		0,0035	0,1115	4,32		0	0,14	4,46
2	Кирова	16		0,068			0,068	2,72		0	0	2,72
3	Руднева	61		0,063			0,063	2,52		0	0	2,52
4	Островского	16		0,063			0,063	2,52		0	0	2,52
5	Островского	14		0,063			0,063	2,52		0	0	2,52
6	Островского	12		0,063			0,063	2,52		0	0	2,52
7	Островского	10		0,063			0,063	2,52		0	0	2,52
8	Кирова	19		0,066			0,066	2,64		0	0	2,64
9	Кирова	21		0,099			0,099	3,96		0	0	3,96
10	Кирова	14		0,065			0,065	2,6		0	0	2,6
11	Кирова	17		0,035			0,035	1,4		0	0	1,4
12	Кирова	12		0,034			0,034	1,36		0	0	1,36
13	Островского	8		0,086		0,027	0,113	3,44		0	1,08	4,52
14	Островского	8		0,463		0,349	0,812	18,52		0	13,96	32,48
	Итого:											68,74
	Квартальная кот.									0
1	Руднева	33		0,101		0,0124	0,1134	4,04		0	0,5	4,54
2	Руднева	35		0,21		0,0164	0,2264	8,4		0	0,66	9,06
3	Руднева	37		0,173		0,0101	0,1831	6,92		0	0,4	7,32
4	Руднева	39		0,082			0,082	3,28		0	0	3,28
5	Руднева	41		0,085		0	0,085	3,4		0	0	3,4
6	Руднева	43		0,076			0,076	3,04		0	0	3,04
7	Руднева	43		0,025		0	0,025	1		0	0	1
8	Руднева	45		0,1978		0	0,1978	7,91		0	0	7,91
	Итого:											39,55
	ИТОГО:			5,899852	0	1,40649	7,306342	235,99		0	56,26	292,25
	ИТОГО, МВт:			6,867428	0	1,637154	8,504582

Приложение Б – Графики регулирования температуры сетевой воды

Характеристики

Тип файла

Документ

Размер

14,79 Mb

Материал

Улучшение теплового и гидравлического режима системы теплоснабжения п. Победа г. Хабаровска

Тип материала

Выпускная квалификационная работа (ВКР)

Предмет

Строительство

Учебное заведение

Неизвестно

Список файлов ВКР

uluchshenie-teplovogo-i-gidravlicheskogo-rezhima-sistemy-teplosnabzheniya-p.-pobeda-g.-habarovska-1469832916-144488.zip

97319.rtf

Поделитесь ссылкой:

Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.

Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.

Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.

Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.

Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.

Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.

Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.

Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.

Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.

Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.

Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.

Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
