Задача раздела – на базе патентного поиска предложить прогрессивное техническое решение (ТР) в целях усовершенствования технологической операции и сделать вывод о возможности его использования.

Обоснование необходимости патентных исследований

В качестве объекта усовершенствования операции 55 Многоцелевой как технологической системы примем применяемый в базовом техпроцессе режущий инструмент – фрезу концевую. Выявить прогрессивные ТР, которые могут лечь в основу усовершенствованного объекта, можно в результате патентного исследования достигнутого уровня вида техники «Фрезы». Использовать усовершенствованный объект можно только в том случае, если он обладает патентной чистотой в странах, где предполагается его использование. Установить, обладает ли усовершенствованный объект патентной чистотой, можно в результате его патентной экспертизы.

Для решения этих задач проведем исследования достигнутого уровня вида техники «Фрезы» и экспертизу патентной чистоты усовершенствованного объекта.

На базовом предприятии на операции 55 Многоцелевой применяют фрезу концевую ГОСТ 18150-72.

Фреза предназначена для фрезерования образующей матрицы ковочного штампа.

Фреза концевая, рис.7.1, изготовлена из твердого сплава ВК10М, содержит режущую часть 1, шейку 2, хвостовик 3.

Фреза концевая работает следующим образом: хвостовиком 3 она базируется и закрепляется в цанговом патроне фрезерного станка и от него получает главное движение резания. С помощью этого движения фреза своими режущими кромками обрабатывает образующую матрицы.

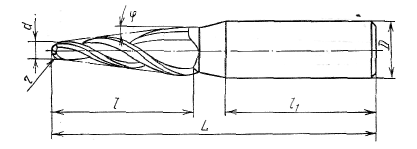

Эскиз фрезы

Р

1

2

3

ис. 7.1

Исследование достигнутого уровня вида техники «Фрезы»

Главными недостатками применяемой фрезы являются:

- малая стойкость;

- большие температуры при фрезеровании;

- неравнопрочность зубьев вдоль оси;

- недостаточная прочность инструмента.

Причинами этих недостатков являются неоптимальность конструкции данного режущего инструмента.

Цель исследования достигнутого уровня вида техники «Фрезы» - усовершенствование исследуемой концевой фрезы и нахождение таких прогрессивных ТР, которые могли бы устранить недостатки, указанные выше, для возможности использовать фрезу при высокоскоростной обработке.

Составление регламента поиска№1

Регламент поиска определяет перечень исследуемых технических решений (ИТР), их рубрику по Международной классификации изобретений (МКИ) и индекс Универсальной десятичной классификации (УДК), страны поиска, его ретроспективность (глубину), перечень источников информации, по которым предполагается провести поиск.

Фреза характеризуется конструктивными признаками – наличием элементов, их формой, материалом, размерами, взаимным расположением и взаимосвязью. Это существенные признаки при исследовании данного инструмента. Признаки способа и вещества отсутствуют. Следовательно, данный инструмент рассматриваем как устройство.

Исследуемое устройство – фреза концевая содержит следующие ТР:

а) конструкция фрезы;

б) фрезерование – технологический переход, положенный в основу работы фрезы;

в) способ изготовления фрезы.

Из выявленных ТР выбираем ИТР – такие ТР, совершенствование которых может обеспечить достижение сформулированной выше цели - устранения недостатков фрезы путем устранения их причин. Это ТР «Конструкция фрезы».

Для определения рубрики МКИ определяем ключевое слово – «Фрезы».

По «Алфавитно-предметному указателю» т.2 [15] для ключевого слова определяем предполагаемую рубрику МКИ:

В23С5/00 – 5/26 Конструктивные элементы фрез и вспомогательные устройства.

По «Указателю к МКИ» т.2 [16] уточняем рубрику МКИ Раздел С:

В23С5/10 Фреза концевая.

Индекс УДК определяем по «Указателю к универсальной десятичной классификации».

621.9 Обработка резанием

621.914 Фрезерная обработка

В качестве стран поиска выбираем ведущие страны в области машиностроения – Россию (СССР), Великобританию, Германию, США, Францию и Японию.

Ретроспективность (глубину) поиска устанавливаем в 15 лет, полагая, что наиболее прогрессивные ТР содержатся в изобретениях, сделанных за последнее десятилетие.

В качестве источников информации принимаем патентные описания, патентные бюллетени РФ и СССР, бюллетень «Открытия, изобретения», реферативный сборник «Изобретения стран мира» соответствующих выпусков, реферативный журнал 14А «Резание металлов. Станки и инструменты», технические журналы и книги в области мехобработки.

Данные заносим в табл. 7.1 «Регламент поиска».

Таблица 7.1

Регламент поиска №1, №2

Объект: Фреза концевая

Вид исследования: 1) Исследование достигнутого уровня вида техники; 2) Исследование патентной чистоты объекта.

Патентный поиск

Просматриваем источники информации в соответствии с регламентом, табл. 7.1. Выбираем такие документы, по названиям которых можно предположить, что они имеют отношение к ИТР. По этим документам знакомимся с рефератами, аннотациями, формулами изобретений, чертежами. Сведения о ТР, имеющих отношение к ИТР, заносим в табл. 7.2.

Изучаем сущность занесенных в табл.7.2 ТР по сведениям, содержащимся в таблицах, а также путем просмотра текстов патентных описаний, статей и т.п. Если из рассмотрения сущности ТР видно, что оно служит достижению той же цели, что ИТР (аналог ИТР), документ включаем в перечень для детального анализа. Запись об этом делаем в графе 5 табл.7.2.

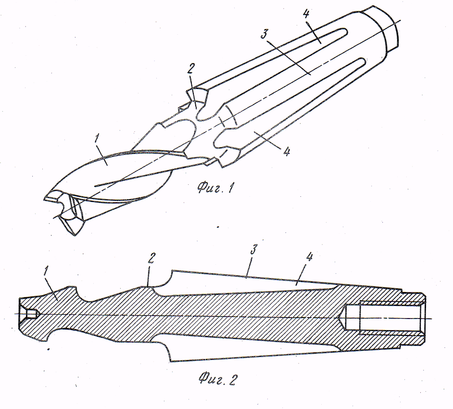

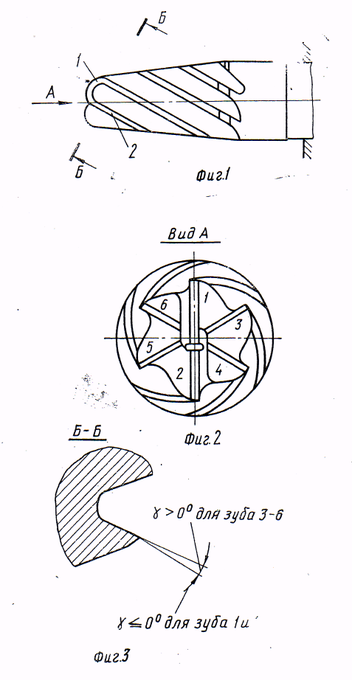

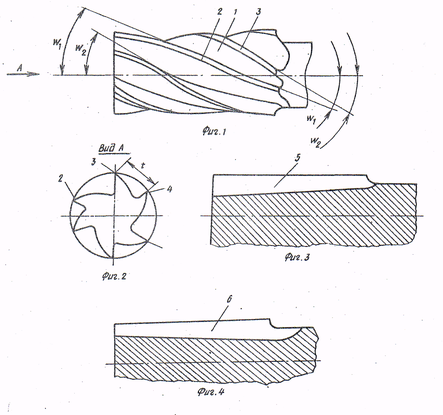

Эскизы аналогов приведены на рис.7.2.

Эскизы аналогов

а )

б )

в)

г )

Рис. 7.2

Таблица 7.2

Патентная документация, отобранная для анализа

Анализ результатов поиска

Устанавливаем, какие показатели положительного эффекта желательно получить в идеальном усовершенствованном объекте. К таким показателям будем относить:

а)показатели, обеспечивающие достижение цели усовершенствованного объекта;

б) показатели, улучшающие полезные свойства объекта;

Характеристики
