Расчетная высота установки светильника

(29)

где - высота прокладки троса, Н=2,5 м;

- высота до рабочей поверхности, ;

- высота светильника,

Для светильников ЛСП (таблица П. 3.14 /6/). Расстояние между рядами светильников

(30)

где л_С – светотехнически наивыгоднейшее относительное расстояние между светильниками, л_С =1,4

Расстояние от стены до крайнего ряда светильников

(31)

Число рядов

(32)

где В - ширина помещения, В=12 м;

Принимается . Расстояние от стены до крайнего ряда . Действительное расстояние между рядами светильников

(33)

Размещаем светильники в помещении №3 (санузел)

Расчетная высота установки светильника

Для светильников НСП02 (таблица П. 3.14 /6/). Расстояние между рядами светильников и светильниками в ряду .

Расстояние от стены до крайнего ряда светильников и до крайнего светильника в ряду .

Число рядов

Принимается .

Число светильников в ряду

(34)

Принимаем 1 светильник в ряду

Общее число светильников

(35)

Расстояние от стены до крайнего ряда и до крайнего светильника в ряду

Аналогично размещаем светильники в остальных помещениях, результаты сносим в таблицу 2.4.

Таблица 2.4. Параметры размещения светильников в помещениях

№ на плане	Наименование помещения	НР, м	Количество, шт.		Расстояние, м
			N2	N1	LA	LВ	lА	lВ
1	Помещение для содержания свиней	2,33	4	-	-	3	1,5	1,5
2	Служебное	2,48	1	-	-	1,3	0,65	0,65
3	Санузел	2,15	1	1	-	-	1,5	0,5
4	Подсобное помещение	2,15	1	1	-	-	1,4	1,3
5	Кладовая	2,15	1	1	-	-	1	0,5
6	Помещение сан. обработки	2,5	1	2	1,6	-	1.6	0,9
7	Площадка для взвешивания животных	2,5	1	1	1.6	-	1,6	0,9
8	Кормоприготов. тамбур	2,5	1	1	-	-	1,5	1,4
9	Электрощитовая	2,48	1	-	-	1	0,5	0,5

Расчет осветительной установки в помещении №2 – служебная, производим методом коэффициента использования светового потока.

Определяем в зависимости от материала и окраски поверхностей коэффициенты отражения (таблица 2,17 /6/) потолка – стен - рабочей поверхности – .

Индекс помещения

(36)

где А и B – длина и ширина помещения, м

Для КСС светильника Д-2 индекса помещения коэффициент использования светового потока (таблица 2,17 /6/)

Выбираем тип источника света лампу ЛБ-36, Ф_Л=3050 лм

Суммарное число светильников в помещении

(37)

где z – коэффициент минимальной освещенности, z = 1,1 – для светильников с люминесцентными лампами /6/;

S – площадь помещения, S=7.28 м²;

n_C – количество ламп в светильнике, n_C=2 штук;

Принимаем

Число светильников в ряду

(38)

Определяем установленную мощность освещения в данном отделении помещения, кВт:

( 39)

где P_ном – номинальная мощность лампы, кВт

кВт,

Расчет осветительной установки в помещении №3 (санузел) производим методом удельной мощности

Табличное значение удельной мощности Р^Т_уд определяют по кривой силы света светильника, расчетной высоте подвеса и площади помещения: НСП02 – М; Н_Р=2,15 м; S = =3,0 м².

Коэффициенты отражения (таблица 2.17 /6/) потолка – стен - рабочей поверхности – . Вычисляются поправочные коэффициенты:

(40)

где К₁ – коэффициент приведения коэффициента запаса к табличному значению;

К^Р_З – реальное значение коэффициента запаса осветительной установки (таблица 3.3.), К^Р_З = 1,15;

К_З^ТАБ – табличное значение коэффициента запаса осветительной установки, К_З^ТАБ =1,3.

– так как коэффициенты отражения поверхностей совпадают с табличными

– так как

Реальное значение удельной мощности

(41)

где - минимальная освещенность в помещении,

Расчетное значение мощности лампы

(42)

где S – площадь помещения, м²;

- условный КПД светильника, ;

- количество светильников в помещении, =1 светильник;

- количество ламп в светильнике, =1 лампа;

Подбирается мощность лампы с учетом требований

, (43)

Принимаем ближайшую большую лампа БК 220–230–60

Проверяется возможность установки лампы в светильник

(44)

Установленная мощность освещения в данном отделении помещения, по формуле 2.12.

кВт,

Рассчитаем осветительную установку в помещении №1 (для содержания животных), точечным методом.

Размещаем ряды светильников на плане помещения в соответствии с данными таблицы 2.5.4 и намечаем контрольную точку А.

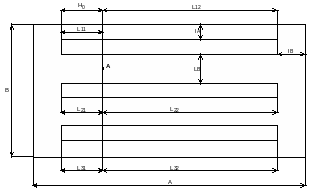

Рисунок 2.1. План помещения для содержания животных

Определяем длины полурядов и расстояние от контрольной точки до проекции рядов на рабочую поверхность (рисунок 2.1)

L₁₁=L₂₁=L₃₁==L₄₁Н_р=2.33 м,

L₁₂ = L₂₂ = L₃₂ =L₄₂ =А – 2l_а – L₁₁ = 48– 2 ·1.5 – 2.33 = 42.67 м,

Р₁=Р₂=L_в/H_p 3/2.33=1.29 м, Р₃= Р₁+L_в=1,29+3=3,29 м, Р₄= Р₁+2L_в=1,29+6=6,29 м,

Определяем приведённые размеры:

,

,

,

,

,

По справочным данным из литературы /6/ в соответствии с рисунком 2.13, определяем условную освещённость в контрольной точке от всех полурядов (светильник ЛСП-02 имеющую кривую силы света Д-2), для которых приведённое расстояние Р′≤4:

Е₁₁=60 лк, Е₂₁=60 лк, E₃₁=16 лк, Е₄₁=3,2 лк

Е₁₂=74 лк, Е₂₂=74 лк, E₃₂=25 лк, Е₄₂=8 лк

Суммарная условная освещённость в контрольной точке ∑е_А = ∑Е =60+60+16+3.2+74+74+25+8=320,2 лк

Определяем расчётное значение линейной плотности светового потока

, (45)

где Е_н – нормированное значение освещённости рабочей поверхности, лк;

К_з – коэффициент запаса;

µ – коэффициент добавочной освещённости, учитывающий воздействие «удалённых» светильников и отражённых световых потоков на освещаемую поверхность (принимается равным 1.1…1.2);

лм·м^-1

Выбираем тип источника света по таблице П. 3.33, в зависимости от характеристики зрительной работы. Принимаем лампу типа ЛБ и учитывая мощность светильника, окончательно – ЛБ-36. По таблице П. 2.7 /6/, поток лампы Ф_л=3050 лм.

Количество светильников в светящемся ряду длиной

L_р = А – 2·l_а = 48 – 2·1.5 = 45 м

, (46)

где n_с – число ламп в светильнике, шт.;

L_р – длина светящегося ряда, м

шт.

Принимаем N₁=10 светильников.

Расстояние между светильниками в ряду, предварительно определив длину светильника по таблице П. 3.3 /6/ l_с=1.348 м,

(47)

Проверяем расположение светильников в ряду с учётом требований равномерности:

0 ≤ L_А ≤ 1,5·L_в (48)

0 < 3.5 м < 4,5 м

Общее количество светильников в помещении:

шт.

Требование равномерности выполнено

Установленная мощность освещения в данном отделении помещения, по формуле 2.12

кВт,

Для остальных помещений расчет ведем аналогично, результаты сводим в таблицу 2.5.

Таблица 2.5. Светотехническая ведомость

Наименование помещения

Габариты

Класс по условиям окружающей среды

Коэффициенты отражения (сп, сс, ср), %

Нормы освещенности, лк

Поверхность нормирования освещенности

Светильники

Лампы (тип, мощность, Вт)

Установленная мощность, кВт

Тип

Количество

Тип КСС

Тип

Количество

Помещение для содержания животных

(48х12х3.0)

сырое

(50Ч30Ч10)

75

Пол

ЛСП18

40

Д-2

ЛБ-36

1

1,44

Служебная

(2.6х2.8х2.65)

сухое

(50Ч30Ч10)

100

Пол

ЛСП18

1

Д-2

ЛБ-36

2

0,72

Сан.узел

(3.0х1.0х2.65)

сырое

(50Ч30Ч10)

75

Пол

НСП02

1

М

БК215–225–60

1

0,06

Подсобное помещение

(2.6х2.8х2.65)

сухое

(50Ч30Ч10)

10

Пол

НСП02

1

М

БК215–225–40

1

0,04

Кладовая

(2.0х1.0х2.65)

сырое

(50Ч30Ч10)

10

Пол

НСП02

1

М

БК215–225–40

1

0,04

Помещение сан. обработки

(3.2х1.8х3.0)

сырое

(50Ч30Ч10)

50

Пол

НСП02

2

М

БК215–225–60

1

0,12

Площадки для взвешивания животных

(3.2х1.8х3.0)

сырое

(50Ч30Ч10)

30

Пол

НСП02

2

М

БК215–225–40

1

0,08

Кормоприготовительный тамбур

(3.0х2.8х3.0)

сырое

(50Ч30Ч10)

30

Пол

НСП02

1

М

БК215–225–60

1

0,06

Электрощитовая

(5.6х2.0х2.65)

сухое

(50Ч30Ч10)

150

Верт. стойка

ЛСП18

2

Д-2

ЛБ-36

2

0,14
