Московский Авиационный Институт

(государственный технический университет)

Кафедра 304

Курсовая работа

по курсу «ЭВМ и вычислительные системы»

Выполнила ст.гр.03-526

Маринина А.Н.

Принял преподаватель

Сегал В.М.

Москва.2005г.

Задание.

1. По заданной структурной схеме разработать автомат.

Структурная схема.

Входная последовательность сигналов.

Вх




0

1

2

3

4

5

6

7

8

t


Исходное состояние автомата: все триггера в момент времени t0 находятся в состоянии «0».

Вариант 39.

Трехзначный номер(952).

Выходная функция Кс1:

Выходная функция Кс2:

Последовательность сигналов

с выхода распределителя:

Тип базового элемента: И-ИЛИ-НЕ

Тип триггера задержки: J-K

1.Построение генератора кодов

Счетчик Джонсона

Таблица истинности:

Q1

А

Q2

В

Q3

С

Q4

D

Yi

0

0

0

0

3

1

0

0

0

2

1

1

0

0

3

1

1

1

0

2

1

1

1

1

1

0

1

1

1

1

0

0

1

1

2

0

0

0

1

3

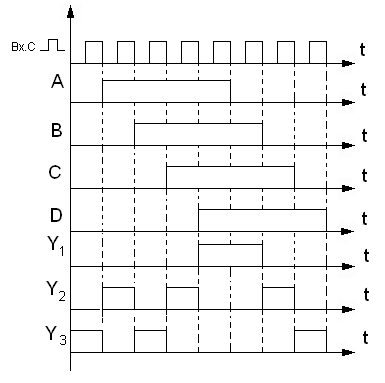

Временная диаграмма.

По временной диаграмме определим запрещенные состояния для комбинационных схем КС1 и КС2 .

Комбинации входных сигналов в моменты времени t0-t8 с учетом старшего и младшего разряда функций КС1 и КС2.

000

100

110

110

111

011

000

000

0

4

6

6

7

3

0

0

Запрещенные состояния для КС1: 1,2,5

001

010

001

110

100

100

110

001

Запрещенные состояния для КС2: 0,3,5,7

Таблица истинности КС1 с учетом запрещенных состояний:

А

В

С(Y1)

0

0

0

1

0

0

0

1

1

1( )

0

1

0

0

1( )

0

1

1

0

0

1

0

0

0

1

1

0

1

0

0( )

1

1

0

0

1

1

1

1

0

0

1

0

0

1

1

1

0

A



Минимизируем по нулю (запрещенное состояние принимаем за единицу)

Таблица истинности КС2 с учетом запрещенных состояний

А(C)

B(Y2)

C(Y3)

КС2

0

0

0

0( )

0

0

1

1

0

1

0

1

0

1

1

0( )

1

0

0

1

1

0

1

1

1

1

0

1

1

1

1

0( )

1

1

1

1

1

A


Запрещенные состояния принимаем за единицу.

КС2=1 при любых комбинациях входных сигналов.

Распределитель – это устройство, которое при поступлении на его вход переключающих сигналов формирует управляющий сигнал в одном из выходных каналов. В данной работе использован распределитель на базе четырёхразрядного счётчика Джонсона, построенного на J-K триггерах.

Реализация распределителя на базе элементов И-ИЛИ-НЕ.

Таблица истинности:

Q1

А

Q2

В

Q3

С

Q4

D

Yi

0

0

0

0

3

1

0

0

0

2

1

1

0

0

3

1

1

1

0

2

1

1

1

1

1

0

1

1

1

1

0

0

1

1

2

0

0

0

1

3

Из таблицы получим:

Для данного счётчика Джонсона имеются следующие запрещённые комбинации: 2,4,5,6,9,10,11,13.

Построим карту Карно для функций Yi.

Проведём минимизацию функций Y1, Y2 и Y3 по нулю с учётом запрещённых комбинаций.

Построение последовательного сумматора.

Сумматор осуществляет сложение трех цифр: две цифры выходов элементов КС1 и КС2 ai, bi и цифру переноса Qi и формирует на выходе сумму Si и цифру переноса Qi+1.

Таблица истинности.

ai

bi

Qi

Qi+1

Si

0

0

0

0

0

0

0

1

0

1

0

1

0

0

1

0

1

1

1

0

1

0

0

0

1

1

0

1

1

0

1

1

0

1

0

1

1

1

1

1


Минимизация функций Qi+1 и Si.

Карта Карно для Si:

0

1

0

1

1

0

1

0

A


Карта Карно для Qi+1:

1

1

1

0

0

1

0

0

A


После минимизации по «0» получаем реализацию сумматора на элементах И-ИЛИ-НЕ:

С учетом того что функция КС2=1 функции Si и Qi+1 будут иметь вид:

В качестве блока запоминания результата суммы и переноса используем 8-разрядные регистры, построенные на JК-триггерах.
